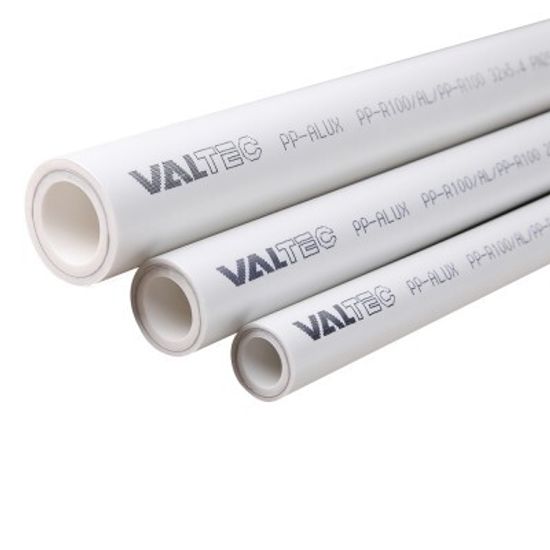

Полипропиленовая труба Valtec PP-ALUX 20 мм PN 25 армированная алюминием (VTp.700.AL25.20) 1 м

Полипропиленовая труба Valtec PP-ALUX 20 мм. PN 25 армированная алюминием (VTp.700.AL25.20) применяются в системах питьевого и хозяйственного назначения, горячего водоснабжения, отопления, а также в качестве технологических трубопроводов, транспортирующих жидкости и газы, не агрессивные к материалам трубы и фитингов.

Конструктивные особенности

Наружный и внутренний слой трубы выполнен из полипропилена PPR100. Между этими слоями находится слой алюминиевой фольги, сваренный вдоль всей длины лазерной сваркой. Назначение алюминиевого слоя – снижение температурных деформаций, защита от кислородной диффузии и увеличение прочностных характеристик трубы.

Вес одного погонного метра трубы VTp.700.AL25.20 составляет 0,194 кг.

Порядок монтажа

1. Монтаж должен осуществляться при температуре окружающей среды не ниже +5°С.
2. Соединения труб должны выполняться методом термической полифузионной муфтовой сварки с помощью специального сварочного аппарата. Настроечная рабочая температура 260°С.
3. Перед выполнением соединения необходимо выполнить торцевание трубы с помощью специального торцевателя. При этом средний металлический слой стенки трубы удаляется на глубину 2-3 мм, что обеспечивает сплавление наружного и внутреннего слоёв стенки трубы и предотвращает расслаивание в процессе эксплуатации.
4. Соединительные детали для муфтовой сварки рекомендуется использовать того же производителя, что и трубы. В этом случае гарантируется одновременный прогрев на рабочую глубину трубы и фитинга.
5. Время нагрева при выполнении соединений должно соответствовать изложенному в технических характеристиках.
6. Трубы, хранившиеся или транспортировавшиеся при температуре ниже 0°С, должны быть перед монтажом выдержаны в течение 2 часов при температуре не ниже +5°С.

Указания по эксплуатации

Трубы VALTEC PP ALUX PN 25 не допускаются к применению:

• при рабочей температуре транспортируемой жидкости выше 95°C;
• при рабочем давлении для класса эксплуатации 1 (горячее водоснабжение с температурой 60°C), превышающем 14 бар;
• при рабочем давлении для класса эксплуатации 2 (горячее водоснабжение с температурой 70°C), превышающем 11 бар;
• при рабочем давлении для класса эксплуатации 4 (высокотемпературное напольное отопление с температурой 70°C), превышающем 13 бар;
• при рабочем давлении для класса эксплуатации 5 (высокотемпературное радиаторное отопление с температурой 95°C), превышающем 9 бар;
• при рабочем давлении для класса эксплуатации ХВ (холодное водоснабжение), превышающем 25 бар;
• в помещениях категорий «А, Б, В» по пожарной опасности;
• в помещениях с источниками теплового излучения, температура поверхности которых превышает 130°C;
• в системах центрального отопления с элеваторными узлами;
• для расширительного, предохранительного, переливного, сигнального трубопроводов и для раздельных систем противопожарного водопровода.

Документация

1. Паспорт на трубу полипропиленовую Valtec, армированную алюминием PP-ALUX PN25 (открыть PDF-файл)
2. Пособие по монтажу трубопроводов Valtec (открыть PDF-файл)
3. Отказное письмо Валтек в области пожарной безопасности (открыть PDF-файл)
4. Свидетельство о государственной регистрации на трубы из полипропилена Валтек (открыть PDF-файл)
5. Сертификат соответствия до 2028 года (открыть PDF-файл)

Технические характеристики
