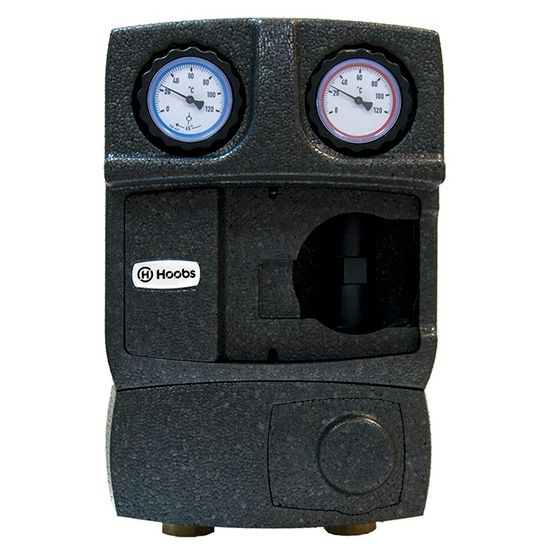

Насосная группа Hoobs DN25 с 3-х ходовым смесительным клапаном без насоса (HB-21355N-M33) предназначена для подачи теплоносителя в низкотемпературные контуры систем напольного и радиаторного отопления с мощностью до 35 кВт и максимальным расходом 2200 л/час, в которых требуется смеешние потоков подающей и обратной линий.
Особенности
Все насосные группы Hoobs являются реверсивными, т.е. подающую линию справа (стандартное исполнение) можно разместить слева.

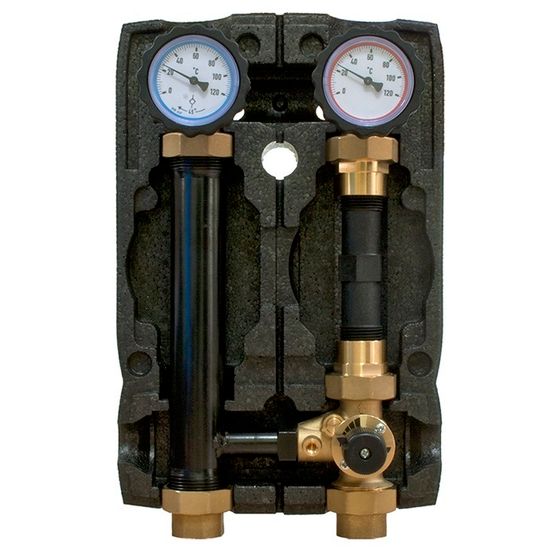

Каждая группа комплектуется теплоизоляцией, которая предусматривает проход электопроводки насоса.
Насосная группа HВ-21355N-M33 имеют дифференциальный регулируемый клапан байпас (D) и встроенный смесительный клапан. С помощью регулируемого штока (регулирование с помощью отвертки) обеспечивается смешение воды на подающей линии с водой, поступающей из обратной.
ГБМ поставляется с дифференциальным клапаном в позиции ОТКРЫТО. Для регулирования количества рециркулируещей воды с помощью дифференциального клапана необходимо повернуть винт с помощью отвертки по часовой и против часовой стрелки соответственно.
Насос
Насосная группа поставляется без насоса. Вы можете установить любой циркуляционный насос с монтажной длиной 180 мм и подключением 1 1/2".
Условия эксплуатации
В качестве теплоносителя можно применять воду и водные растворы гликолей с рабочей температурой до +110°С. Давление не должно превышать 10 бар.

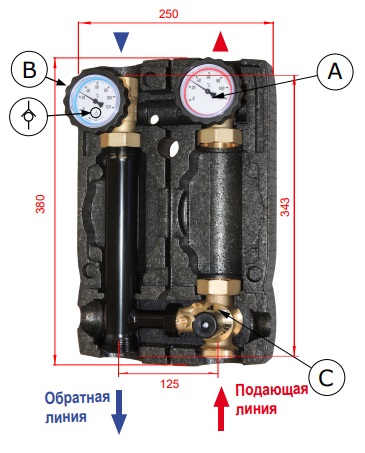

Габариты
Документация
Технические характеристики
| Производитель | Hoobs |
| Серия | HB-21355N |
| Артикул | HB-21355N-M33 |
| Категория товара | насосная группа |
| Назначение | контуры с необходимостью подмеса (радиаторное отопление, тёплые полы) |
| Рабочая среда | вода и растворы гликолей |
| Температура рабочей среды | до +110°С |
| Рабочее давление | до 10 бар |
| Управление | 3-ходовой смесительный клапан |
| Подключение контура | 25 мм (1" ВР) |
| Подключение котла | 1 1/2" НР |
| Монтажная длина насоса | 180 мм |
| Подключение насоса | 1 1/2" с накидной гайкой |
| Наличие сервопривода в комплекте | нет |
| Наличие кронштейнов в комплекте | да |
| Наличие насоса в комплекте | нет |
| Исполнение | подающая линия по умолчанию справа |
| Замена подачи и обратки | да |
| Штуцеры для установки байпасного перепускного клапана | есть |
| Межосевое расстояние | 125 мм |
| Материал фитингов | латунь CW617N, сталь EN 10217 |
| Материал теплоизоляции | вспененный полиуретан EPP |
| Высота | 380 мм |
| Ширина | 250 мм |
| Глубина | 170 мм |
| Шкала термометра | от 0°С до +120°С |
| Условная пропускная способность KVS | 7 м3/час |
| Диапазон регулирования температуры | от +20°C до +45°C |
| Габариты | 250 x 380 x 170 мм |
| Страна производства | Италия |
