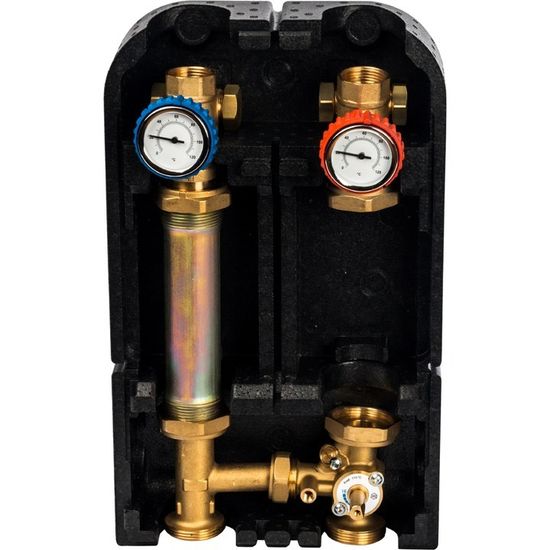

Насосная группа Stout 1" SDG-0007-002501 универсальная с 3-х ходовым смесительным клапаном без насоса предназначена для обеспечения гидравлического и температурного режимов в системе отопления с переменной температурой теплоносителя.

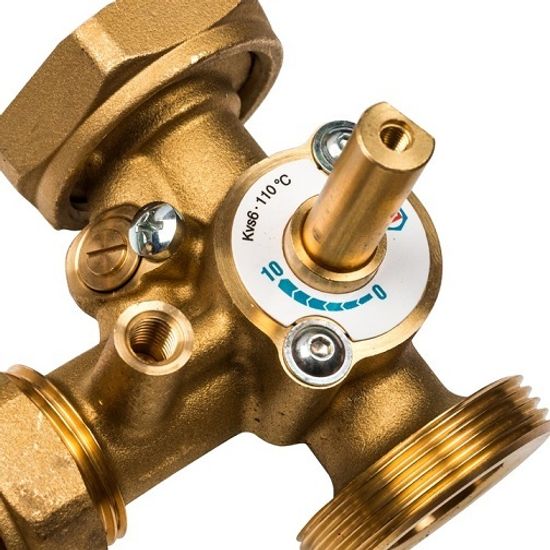

Насосная группа с трёхходовым приводным смесителем обеспечивает циркуляцию и регулировку температуры теплоносителя, поступающего из первичного контура при помощи 3-х ходового смесительного клапана с управляющей рукояткой (без электропривода). При необходимости автоматического управления на клапан может быть установлен сервоопривод.
Особенности
- Т-образный соединительный элемент делает насосную группу Stout SDG-0007-002501 универсальной и позволяет при необходимости сделать замену подающей и обратной линий.
Условия эксплуатации групп быстрого монтажа Stout
В качестве теплоносителя допускается применять воду и водные растворы гликолей (до 30%) с рабочей температурой от +5°С до +90°С. Максимально допустимая температура составляет +110°С. Давление не должно превышать 10 бар.

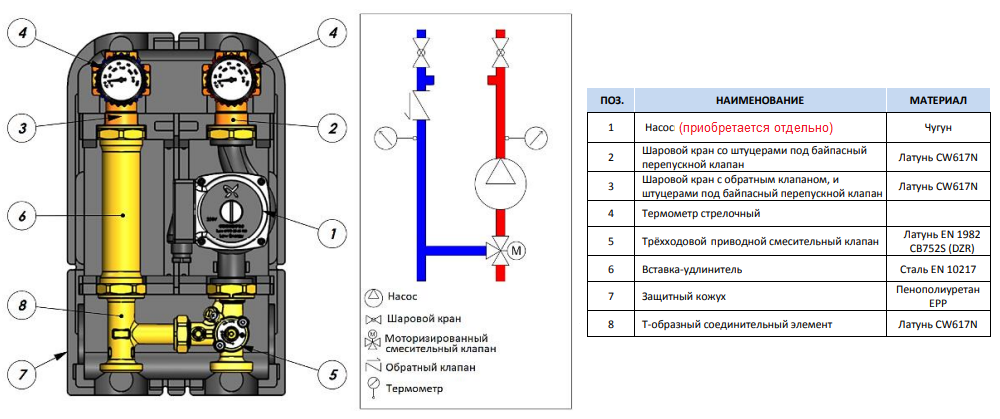

Конструкция насосной группы Стоут SDG-0007-002501
Комплектация группы быстрого монтажа Stout SDG-0007-002501
- 3-ходовой смесительный клапан;
- шаровой кран со штуцерами под байпасный перепускной клапан;
- шаровой кран с обратным клапаном и штуцерами под байпасный перепускной клапан;
- шаровой кран под насос с накидной гайкой;
- 2 стрелочных термометра со шкалой температур от 0°С до +120°С;
- вставка-удлинитель;
- Т-образный соединительный элемент;
- блочная EPP термоизоляция из пенополиуретана.

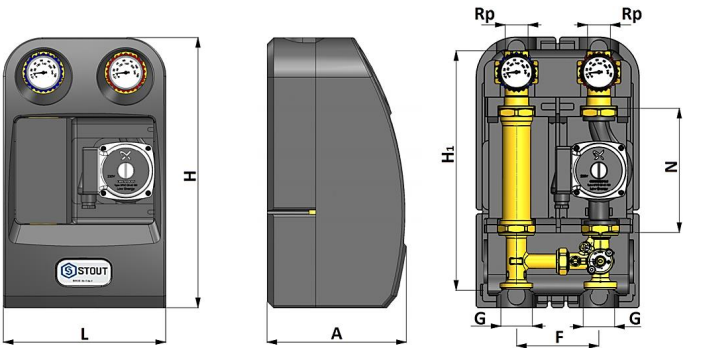

Габариты
| Rp - 1" ВР |
Рекомендации по монтажу насосных групп Стоут
- Монтаж и демонтаж насосных групп необходимо выполнять на охлажденном контуре, не находящемся под давлением.
- Насосная группа не может выполнять функцию несущей конструкции для труб и коллекторов;
- Для крепления к стене следует использовать специальные кронштейны. Прилагаемые к комплекту кронштейны, позволяют выполнять крепление только в вертикальном положении «часы в положении 12».
- Для установки насосной группы на стену необходимо:
1. Извлечь группу из изоляции;
2. С помощью ножа прорезать заднюю изоляцию, чтобы получить отверстия для кронштейна;
3. Закрепить кронштейн на стене, используя два отверстия;
4. Вставить группу в изоляцию;
5. Закрепить группу на кронштейне;
6. Подсоединить трубопроводы к группе.
Технические характеристики
| Производитель | Stout |
| Серия | SDG-0007 |
| Артикул | SDG-0007-002501 |
| Категория товара | насосная группа |
| Назначение | контуры с необходимостью подмеса (радиаторное отопление, тёплые полы) |
| Рабочая среда | вода или гликолевая смесь до 30% |
| Температура рабочей среды | от +5°С до +90°С |
| Рабочее давление | до 10 бар |
| Управление | 3-ходовой смесительный клапан |
| Подключение контура | 25 мм (1" ВР) |
| Подключение котла | 1 1/2" НР |
| Монтажная длина насоса | 180 мм |
| Подключение насоса | 1 1/2" с накидной гайкой |
| Наличие сервопривода в комплекте | нет |
| Наличие кронштейнов в комплекте | да |
| Наличие насоса в комплекте | нет |
| Исполнение | подающая линия по умолчанию справа |
| Замена подачи и обратки | да |
| Штуцеры для установки байпасного перепускного клапана | есть |
| Межосевое расстояние | 125 мм |
| Материал фитингов | латунь CW617N, сталь EN 10217 |
| Материал теплоизоляции | вспененный полиуретан EPP |
| Высота | 410 мм |
| Ширина | 247 мм |
| Глубина | 212 мм |
| Шкала термометра | от 0°С до +120°С |
| Условная пропускная способность смесительного клапана | 6 м3/час |
| Плотность материала кожуха | 60 кг/м3 |
| Диапазон рабочей температуры изоляции | от -5°С до +120°С |
| Теплопроводность кожуха | 0,04 Вт/(К·м) |
| Температура транспортировки и хранения | от -20°С до +50°С |
| Вес | 3,59 кг |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна производства | Италия |
