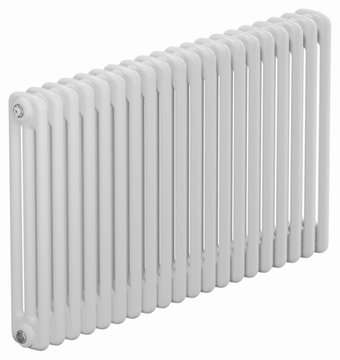

Стальные трубчатые радиаторы Rifar Tubog 3057 с боковым подключением
Трубчатые стальные радиаторы Rifar Tubog 3057 с боковым подключением — это трёхтрубчатые отопительные приборы с универсальной схемой подключения. Линейка выпускается на собственном заводе RIFAR в России и разработана специально для эксплуатации в отечественных системах отопления — от квартир с центральной разводкой до частных домов с автономным котлом. Радиаторы изготовлены по ТУ 25.21.11-017-41807387-2021 в соответствии с ГОСТ 31311-2005, что подтверждено сертификатом соответствия.
Боковое подключение — универсальность монтажа
Радиаторы Tubog 3057 с боковым подключением симметричны: подводящие трубы можно завести как слева, так и справа. Это упрощает интеграцию прибора в существующую разводку и позволяет выбрать оптимальную сторону подключения в зависимости от расположения стояка. Подключение осуществляется к верхнему и нижнему коллекторам с одной стороны радиатора через резьбу G 3/4".
В комплект поставки входят:
- воздуховыпускной клапан (кран Маевского) G 3/4";
- заглушка G 3/4";
- установочные кронштейны (алюминиевый сплав, нагрузка до 50 кг на один);
- паспорт прибора.
Запорная арматура (вентили на подаче и обратке) приобретается отдельно.
Конструкция и материалы
Трёхтрубчатая конструкция. Модель 3057 имеет три колонки в глубину (глубина — 107 мм) против двух у модели 2057 (66 мм). Третья колонка увеличивает теплоотдачу на секцию — около 103 Вт при ΔT = 70 °C, что примерно на 50% больше, чем у двухтрубчатой модели. При этом радиатор остаётся компактным по глубине и хорошо подходит для установки под подоконниками.
Сталь CORREX. Радиаторы производятся из специализированной стали CORREX, разработанной ПАО «Северсталь» совместно с АО «РИФАР» специально для трубчатых радиаторов. В стали минимизировано содержание неметаллических коррозионно-активных включений, что резко снижает риск точечной (язвенной) коррозии — главной причины выхода трубчатых радиаторов из строя. С 2017 года компания «РИФАР» выпускает электросварные прямошовные трубы на собственном заводе, контролируя все этапы изготовления, включая проверку стального проката металлографической лабораторией.
Толщина стенки 1,6 мм — в два раза выше требований европейского норматива EN 442-1 (0,8 мм). Утолщённые стенки в сочетании с качественной сталью обеспечивают высокую прочность и долговечность.
Лазерная сварка с рентгенконтролем. Все элементы соединяются лазерной сваркой без использования ниппелей и герметизирующих элементов. Каждый шов проверяется рентгенографией в собственной лаборатории завода RIFAR — это исключает скрытые дефекты как снаружи, так и внутри прибора.
Гигиеничность. Трубчатые радиаторы не имеют оребрения, которое усиливает конвекцию и собирает пыль. Гладкая поверхность легко очищается — это особенно важно для детских учреждений, больниц и помещений с повышенными требованиями к чистоте.
Технические характеристики серии
| Параметр | Значение |
|---|---|
| Тип | стальной трубчатый, трёхтрубчатый |
| Подключение | боковое, универсальное (слева или справа) |
| Межосевое расстояние | 500 мм |
| Высота | 565 мм |
| Глубина | 107 мм |
| Ширина секции | 46 мм |
| Мощность секции (ΔT = 70 °C) | ~103 Вт |
| Рабочее давление | до 16 атм |
| Испытательное давление | 24 атм |
| Разрушающее давление | от 50 атм |
| Максимальная температура теплоносителя | до +120 °C |
| Диаметр подключения | G 3/4" |
| Толщина стенки | 1,6 мм |
| Материал | сталь CORREX |
| Объём воды в секции | ~0,82 л |
| Масса секции | ~1,61 кг |
| Цвет (стандартный) | белый RAL 9016 (глянец) |
| Доступные цвета | белый, антрацит, титан, сапфир, айвори, бордо + 200+ оттенков RAL под заказ |
| Страна производства | Россия |
| Гарантия | 10 лет |
| Срок службы | до 25 лет |
Количество секций и теплоотдача
Радиаторы Tubog 3057 с боковым подключением доступны в конфигурациях от 6 до 30+ секций. Теплоотдача прямо пропорциональна количеству секций: каждая добавляет ~103 Вт тепловой мощности при ΔT = 70 °C.
| Секций | Мощность, Вт | Ширина, мм | Объём, л | Масса, кг |
|---|---|---|---|---|
| 6 | 618 | 276 | 4,9 | 9,7 |
| 8 | 824 | 368 | 6,6 | 12,9 |
| 10 | 1030 | 460 | 8,2 | 16,1 |
| 12 | 1236 | 552 | 9,8 | 19,3 |
| 14 | 1442 | 644 | 11,5 | 22,5 |
| 16 | 1648 | 736 | 13,1 | 25,8 |
| 20 | 2060 | 920 | 16,4 | 32,2 |
| 24 | 2472 | 1104 | 19,7 | 38,6 |
| 30 | 3090 | 1380 | 24,6 | 48,3 |
Преимущества бокового подключения
- Универсальность. Симметричная конструкция позволяет подключать радиатор с любой стороны — слева или справа, в зависимости от расположения стояка.
- Простота монтажа. Боковое подключение — самый распространённый вариант в российских системах отопления, не требует специальных переходников или встроенных клапанов.
- Совместимость. Подходит для однотрубных и двухтрубных систем, как с зависимым, так и с независимым подключением к внешним теплосетям.
- Стоимость. Радиаторы с боковым подключением дешевле аналогов с нижним подключением (DV1), так как не имеют встроенного термостатического клапана и распределителя потока.
Сертификация и гарантия
Радиаторы Rifar Tubog изготовлены по ТУ 25.21.11-017-41807387-2021 в соответствии с ГОСТ 31311-2005. Все приборы прошли обязательную сертификацию и отвечают европейским нормам EN 442-1. Производитель предоставляет гарантию 10 лет; расчётный срок службы — до 25 лет при соблюдении условий эксплуатации. Радиаторы застрахованы в СПАО «Ингосстрах».
Условия эксплуатации
- Рабочее давление в системе — не более 16 атм.
- Температура теплоносителя — не выше +120 °C.
- ПДК растворённого кислорода в теплоносителе — не более 20 мкг/дм3.
- Теплоноситель — вода. Использование антифризов не допускается.
- По ГОСТ 31311-2005 радиатор в течение всего срока эксплуатации должен быть заполнен теплоносителем.
- Относительная влажность в помещении — не более 75%.
Указания по монтажу
- Приступать к монтажу следует после достижения радиатором комнатной температуры естественным образом, без прямого воздействия нагревательных приборов.
- Монтаж радиатора должен быть произведён с обязательной возможностью перекрытия входа и выхода теплоносителя.
- При самостоятельном монтаже заглушек необходимо смазать прокладку химически нейтральным термостойким составом. Момент затяжки резьбовых элементов не более: G 3/4" — 25 Н·м, G 1/2" — 23 Н·м.
- При установке радиатора необходимо обеспечить его надёжное крепление и неподвижное состояние. Перед монтажом сопоставьте несущую способность стен с нагрузкой от заполненного водой радиатора.
- В процессе эксплуатации необходимо периодически удалять воздух из верхнего коллектора с помощью воздухоспускного клапана.
