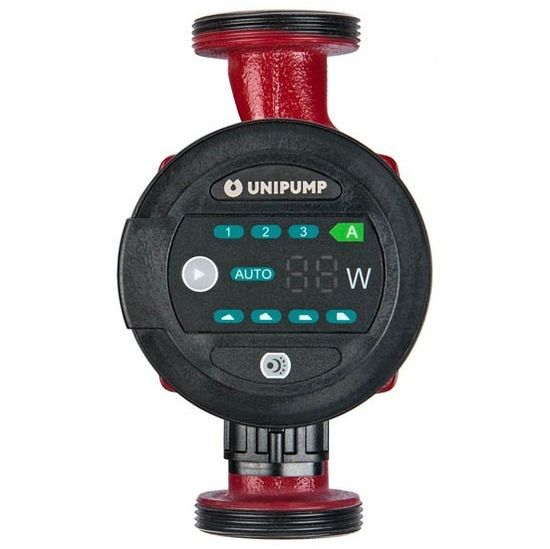

Циркуляционный насос Unipump LPA 25-60 для систем отопления предназначен для создания принудительной циркуляции теплоносителя в схемах водяного подогрева пола в однотрубных и двухтрубные системах отопления. Насос является наиболее подходящии для систем с постоянным или переменным расходом или с переменной температурой в трубопроводе.
Насос имеет защитные функции от блокировки ротора и от перегрузки по току.
Вес насоса составляет 2,3 кг.

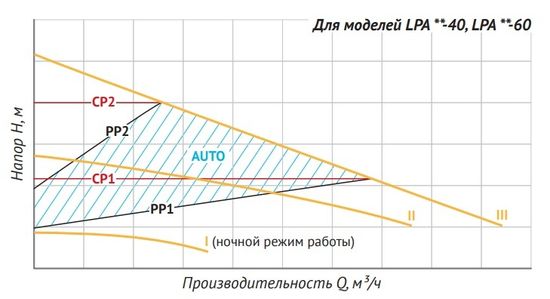

Функции насосов LPA:
- автоматический режим работы;
- пропорциональное регулирования давления в системе;
- поддержание постоянного заданного давления в системе;
- работа с постоянной заданной частотой вращения.
Условия эксплуатации
Максимальное давление в системе - 10 бар, допустимый диапазон температур рабочей жидкости от +2°С до +95°С.
В качестве рабочей среды можно использовать воду малой жёсткости (не более 3,0 мг-экв/л), а также маловязкие, неагрессивные и невзрывоопасные жидкости без твёрдых и волокнистых включений, а также примесей, содержащих минеральные масла. Также допускается применять этиленгликоли с концентрацией до 50%
Значение pH должно находиться в пределах 7,0–9,5.
Комплектация
- насос в сборе
- 2 резьбовых соединения, состоящие из резьбовой муфты, накидной гайки и прокладки
- разъём для подключения электрокабеля
- руководство по монтажу и эксплуатации
- упаковка
Устройство и принцип работы

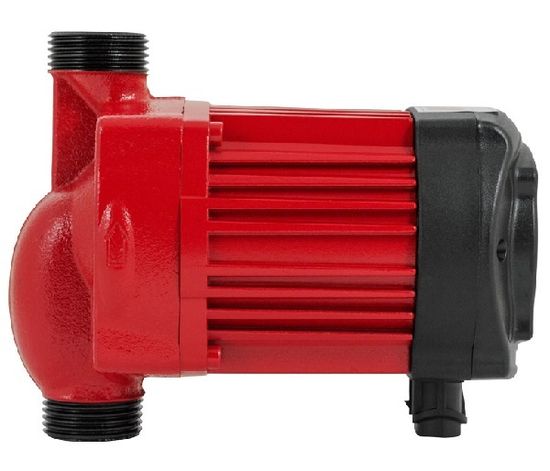

| Энергосберегающие циркуляционные насосы LPA представляют собой моноблочную конструкцию, состоящую из проточной части, электродвигателя и электронного блока управления. Проточная часть объединяет в себе корпус 2, внутри которого находится рабочее колесо, всасывающий 1 и напорный 4 патрубки. Стрелка 3 указывает направление потока жидкости, а также способ установки насоса. Корпус проточной части изготовлен из чугуна, рабочее колесо изготовлено из инженерного пластика (полиэфирсульфон, PES). Электродвигатель — однофазный, с постоянными магнитами. Ротор, вал и подшипники в процессе работы насоса смазываются и охлаждаются перекачиваемой жидкостью, ротор от статора отделяет гильза из нержавеющей стали. Корпус электродвигателя 8 изготовлен из алюминиевого сплава. Блок управления 6 представляет собой электронное устройство частотного регулирования, которое позволяет автоматически согласовывать мощность насоса с фактическим перепадом давлений, что обеспечивает высокую энергоэффективность насоса. Блок оснащён панелью управления. В нижней части блока находится разъём 7 для подключения электропитания. На идентификационной табличке 5, расположенной на корпусе электродвигателя указаны основные характеристики насоса и его серийный номер, первые четыре цифры которого обозначают год и месяц изготовления. |
Габариты
| L1 - 180 мм |
Рекомендации по монтажу
- Проверьте соответствие эксплуатационных, напорно-расходных и электрических характеристик насоса условиям на месте эксплуатации, а также параметрам Вашей системы и электрической сети
- Произведите визуальный осмотр насоса и убедитесь, что отсутствуют механические повреждения корпуса.
- Место, расположение и способ установки (врезки) насоса в систему должны обеспечивать свободный и удобный доступ для визуального контроля его технического состояния, выполнения ремонта и демонтажа.
- Место установки насоса рекомендуется выбирать с таким расчётом, чтобы в случае возникновения протечек в системе, например, в расположенной выше трубе или трубопроводной арматуре, вода не попала на кабель электропитания, блок управления и корпус электродвигателя
- Соединение насоса с трубопроводом производится с помощью входящих в комплект резьбовых муфт c накидными гайками и прокладок.

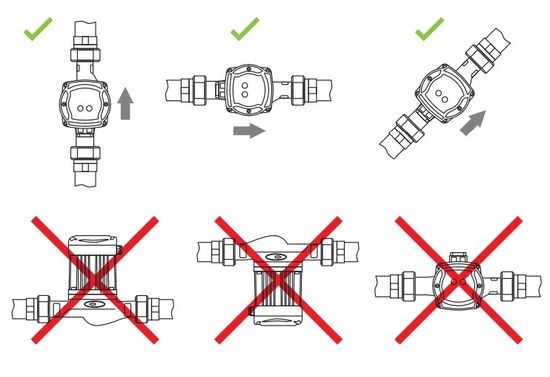

- . При монтаже соблюдайте направление движения перекачиваемой среды (вращения рабочего колеса), указанное стрелкой на корпусе проточной части насоса.
- До и после насоса рекомендуется установить шаровые краны для удобства его обслуживания, ремонта и демонтажа при необходимости замены.
- Во избежание передачи на насос нагрузок от трубопровода (изгиб, растяжение, кручение, вес) рекомендуется присоединяемые к насосу части трубопровода зафиксировать на смежных поверхностях с помощью подходящих креплений (клипсы, кронштейны, трубные хомуты со шпилькой и т. п.).
Документация
- Руководство по монтажу и эксплуатации (открыть PDF-файл)
- Декларация о соответствии техническому регламенту Таможенного союза до 2025 г. (открыть PDF-файл)
Технические характеристики
| Производитель | Unipump |
| Серия | LPA |
| Артикул | 71370 |
| Тип | циркуляционный насос |
| Вид насоса | энергоэффективный насос класса «A» |
| Тип ротора | «мокрый» |
| Управление | автоматическая настройка под систему |
| Монтаж | вертикальный |
| Количество фаз | 1 |
| Мощность двигателя | от 5 до 45 Вт |
| Сила тока | от 0,04 до 0,2 А |
| Максимальный расход | 60 л/мин |
| Максимальный напор | 6 м |
| Номинальный диаметр DN | 25 мм |
| Монтажная длина | 180 мм |
| Размер присоединительной резьбы | 1 1/2" |
| Рабочая среда | вода, растворы гликолей до 50% |
| Максимальное рабочее давление PN | 10 бар |
| Температура перекачиваемой среды | от +2°C до +95°C |
| Максимальная температура нагрева поверхности насоса | +125°C |
| Общая жёсткость перекачиваемой жидкости | до 3 мг-экв/л |
| Кислотность pH | 7-9,5 мг/л |
| Степень пылевлагозащиты | IP44 |
| Класс изоляции | F |
| Индекс энергоэффективности (EEI) | 0,20 |
| Уровень шума | до 43 дБ |
| Номинальное напряжение | 220 В ± 10 % |
| Частота сети | 50 Гц |
| Температура окружающей среды | от 0°C до +40°C |
| Относительная влажность окружающей среды | до 95% |
| Материал корпуса | чугун |
| Материал рабочего колеса | полиэфирсульфон, PES |
| Высота | 180 мм |
| Вес | 2,3 кг |
| Срок службы | 5 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Россия |
| Страна производства | Россия |
