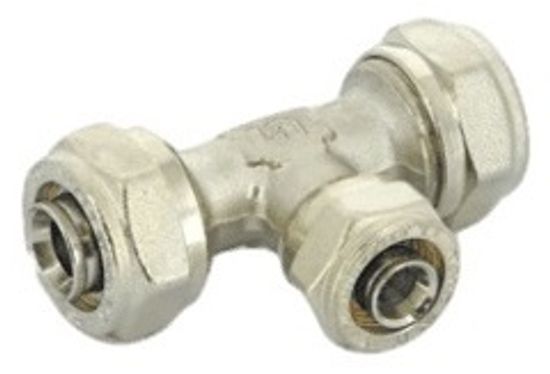

Тройник обжимной Uni-Fitt 20 мм для металлопластиковых труб (666N7770)

Тройник обжимной Uni-Fitt 20 мм для металлопластиковых труб (666N7770)
Uni-Fitt
Артикул: 666N7770
988 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 3 года

Сумма заказа:
988 руб

Тройник обжимной Uni-Fitt 20 мм для металлопластиковых труб предназначен для соединения металлопластиковых труб (PEx/AL/PEx, PEx/AL/PE, PE/AL/PERT) в системах отопления, холодного и горячего водоснабжения.

Конструкция и материалы

Конструкция обжимных фитингов Юни-Фитт

1 - Корпус фитинга из латуни марки CW617N
2 - Гайка из латуни марки CW617N
3 - Обжимное кольцо из латуни марки CW617N
4 - Уплотнительные кольца из EPDM
5 - Диэлектрическое кольцо из тефлона.

Условия эксплуатации

Обжимной тройник Uni-Fitt 20 мм для металлопластиковых труб (арт. 666N7770) разрешается использовать в системах с давлением не более 10 атмосфер. Температура теплоносителя не должна превышать +95°C.

Порядок монтажа обжимных фитингов Юни-Фитт

  1. отрезать металлопластиковую трубу нужной длины, строго перпендикулярно оси трубы;
  2. подготовить трубу к монтажу фитинга (откалибровать трубу и снять внутреннюю фаску);
  3. надеть на трубу гайку и обжимное кольцо (цангу);
  4. вставить до упора штуцер фитинга в трубу, не повредив уплотнительных колец;
  5. пододвинуть к корпусу фитинга обжимное кольцо;
  6. накрутить от руки гайку на фитинг;
  7. с помощью двух ключей соответствующего размера затянуть гайку на фитинге. Для фитингов с диаметром 16 мм следует выполнить инструментом 1 1/4 оборота гайки после затяжки от руки, для фитингов с диаметрами 20 и 26 мм - 1 оборот гайки.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики

ПроизводительUni-Fitt
Серия666N
Артикул666N7770
Тип фитингатройник
Назначениедля металлопластиковых труб
Способ соединения с трубопроводомобжим
Диаметр трубопровода20 мм
Материал фитинганикелированная латунь CW617N
Материал уплотнительных колецEPDM
Рабочее давление10 бар
Максимальная рабочая температура+95°C
Официальная гарантия производителя3 года
Страна-родина брендаИталия
Страна производстваИталия
