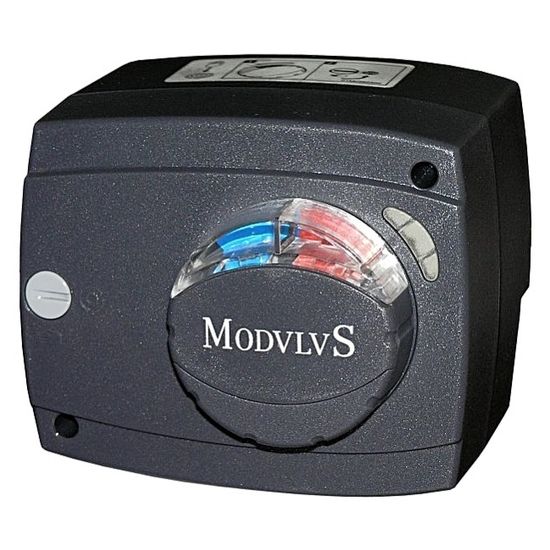

Сервопривод для смесительных клапанов Hoobs 120 сек, 5 Н-м, 230 В (HB-M21)

Трёхточечный сервопривод Hoobs 120 сек, 5 Н-м, 230 В (HB-M21) для смесительных клапанов с датчиком для фиксирования регулирования температуры предназначен для управления поворотными регулирующими смесительными клапанами аналоговым сигналом от электронных регуляторов температуры.

Особенности

• напряжение питания: 230 В переменного тока частотой 50 Гц;
• крутящий момент: 5 Н·м;
• трёхпозиционный управляющий сигнал;
• время поворота штока на 90°: 120 сек;
• степень пылевлагозащиты: IP 42.

Указания по монтажу

• Для подключения электропривода к источнику питания, используется автоматический выключатель с разомкнутым контактным зазором, для каждого из линейных проводников зазор должен составлять не менее 3 мм.
• Перед началом работы подсоедините привод, проверьте, работает ли источник сетевого питания, в случае его работы, обесточьте данный источник выключателем.

Порядок монтажа

пункты 1-3 - если кабель не подключён

1. Снимите рычаг-индикатор, снимите шкалу и ослабьте винты. Снимите крышку привода
2. Вставьте кабель питания через кабельный ввод и подсоедините провода в клеммы. Закрепите кабели и отрегулируйте кольцо для дополнительного переключателя.
3. Поставьте крышку привода в исходное положение и закрепите оба винта
4. Наденьте переходник "b" на вал привода "а" и поверните его к центру шкалы клапанов. Закрепите стопорный винт "с" на на клапане. Установите привод "d" на адаптер "b". По умолчанию привод установлен в центральное положение.

Документация

1. Инструкция по монтажу (открыть PDF-файл)

Технические характеристики
