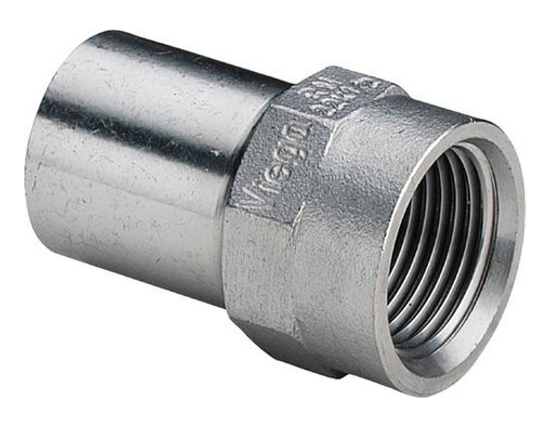

Переходная вставка Viega Sanpress Inox 18x3/4" ВР нерж. сталь (серия 2312.1) арт. 436810

Переходная вставка Viega Sanpress Inox 18x3/4" ВР нерж. сталь (серия 2312.1) арт. 436810
Viega
Артикул: 436810
1 776 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 5 лет

Сумма заказа:
1 776 руб

Переходная вставка Viega Sanpress Inox 18x3/4" ВР нерж. сталь (серия 2312.1) арт. 436810 предназначена для соединения отрезков труб из нержавеющей стали с резьбовыми элементами системы. Представляет собой переходник, имеющий с одной стороны гладкий концевик диаметром 18 мм, а с другой - внутренню резьбу размером 3/4".

Фитинги из нержавеющей стали от немецкого производителя VIEGA могут использоваться  в системах питьевого и хозяйственного водоснабжения, отопления, отведения дождевых вод, пожаротушения и системах сжатого воздуха с температурой до +110°C и давлением до 16 бар.

Сфера применения

  • Системы питьевого водоснабжения
  • Отопительные системы / подключение радиаторов
  • Отведение дождевых вод
  • Системы сжатого воздуха
  • Сельское хозяйство
  • Промышленность
  • Судостроение
  • Системы пожаротушения

Габариты

Габариты фитинга

d - 18 мм
Rp -3/4"
Z - 38 мм
L - 55 мм
WS - 33 мм

Указания по монтажу

  • Отрежьте трубу под прямым углом с помощью роликового трубореза, ножовки по металлу или электропилы.
  • Снимите с торца трубы грат с помощью гратоснимателя во избежании повреждения уплотнения. Убедитесь, что концевик трубы очищен от заусенцев как снаружи, так и внутри.
  • Проверьте наличие уплотнительных колец в фитинге.
  • Убедитесь, что размеры трубы и фитинга соответствуют друг другу.
  • Отметьте на трубе нужную глубину её установки, чтобы визуально упростить себе монтаж.
  • Вставьте трубу в фитинг до упора, продвинув её за уплотнительное кольцо; сделанная ранее метка должна при этом оставаться видимой.
  • Установите на пресс-инструмент пресс-насадку подходящего профиля и типоразмера.
  • Установите пресс-насадку инструмента на фитинг так, чтобы монтажный буртик фитинга совпал с соответствующей канавкой пресс-насадки, и закройте губки пресс-инструмента.
  • Нажмите кнопку "Пуск" на инструменте и немедленно отпустите её, как только губки пресс-насадки сомкнутся.
  • Откройте губки пресс-инструмента и снимите их с фитинга.
  • Убедитесь, что опрессованы все пресс-соединения.
  • Проведите испытание манометрическое испытание герметичности системы. Если какое-либо из соединений не было опрессовано, то при подаче давления оно даст обильную учетку воды, наблюдаемую визуально.

Документация

  1. Инструкция по использованию системы Viega Sanpress Inox (eng.) (открыть PDF-файл)

Технические характеристики

ПроизводительViega
Типпереходная вставка
КоллекцияSanpress Inox
Серия2312.1
Артикул436810
Область применениясистемы водоснабжения, отопления,
системы транспортировки сжатого воздуха
Средавода, воздух, растворы гликолей до 50%
Рабочая температурадо +110°C (для отопительных систем)
до +85°C (для систем питьевого водоснабжения)
Максимальное рабочее давление16 бар
d (внешний диаметр трубы)18 мм
Тип присоединенияопрессовка / резьба
Вид резьбывнутренняя
Размер резьбы3/4"
Материал корпусанержавеющая сталь AISI 444
Профиль пресс-насадок (по каталогу REMS)V
Страна-родина брендаГермания
Страна производстваГермания
Официальная гарантия производителя5 лет
