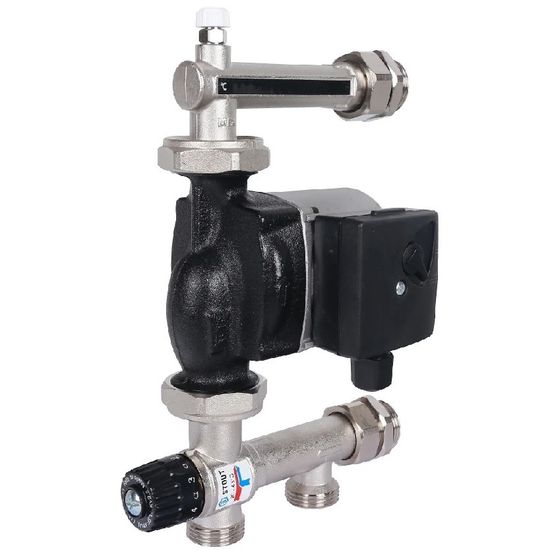

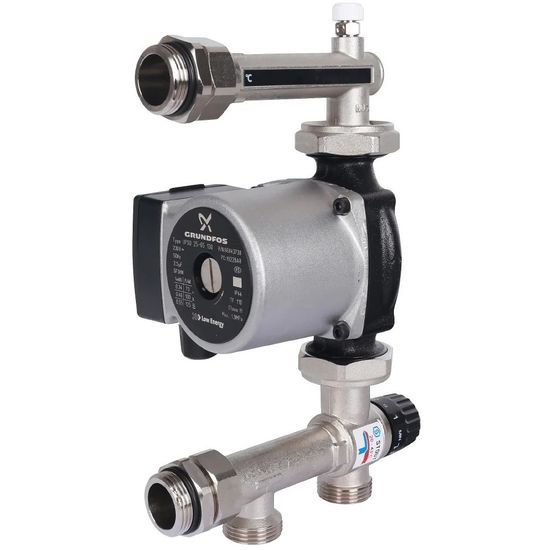

Насосно-смесительный узел Stout с насосом Grundfos UPSO 25-65 130 с 3-х ходовым термостатическим клапаном и ЖК-термометром (арт. SDG-0120-005001) предназначен для обеспечения циркуляции и поддержания температуры подающего теплоносителя на постоянном уровне в диапазоне от +20°С до +43°С в низкотемпературных системах отопления типа «теплый пол». Оснащён встроенным термочувствительным ЖК-термометром, кристаллы которого меняют цвет при изменении температуры теплоносителя.
Мощность узла составляет до 20 кВт.
Условия эксплуатации
В качестве рабочей среды может использоваться вода или растворы гликолей (концентрация до 30%) с температурой до +90°C и рабочим давлением до 10 бар.
Конструкция
Диапазон регулировки температуры в контуре составляет от +20°C до +43°C и поддерживается 3-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CW617N, с условной пропускной способностью 2,5 м3/час. Рабочая пружина клапана изготовлена из нержавеющей стали марки AISI 302, уплотнения из EPDM. Штуцер с воздухоотводчиком выполен из латуни CW617N.

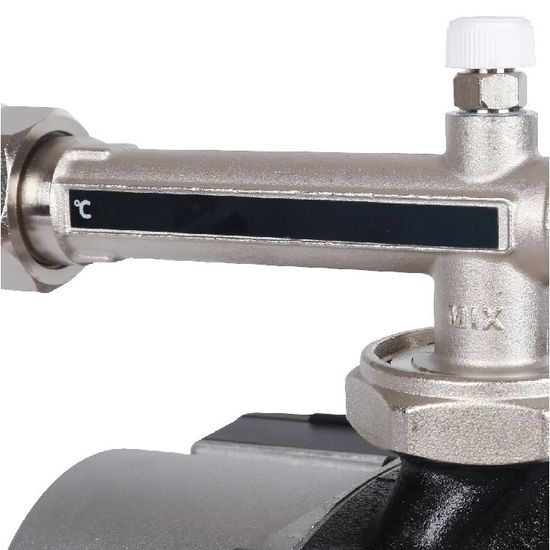

Насосно-смесительный узел оснащён встроенным термочувствительным жидкокристаллическим термометром, кристаллы которого меняют цвет при изменении температуры теплоносителя.
Насос

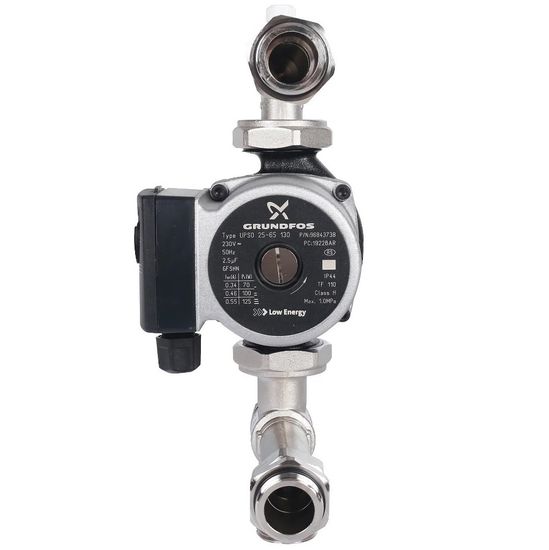

Насосно-смесительный узел Stout SDG-0120-005001 укомплектован насосом Grundfos UPSO 25-65 130. Насос имеет трёхпозиционный переключатель скорости вращения, который позволяет настроить его на рабочие характеристики системы тёплого пола.
Корпус насоса изготовлен из чугуна, рабочее колесо из композита. Вал насоса и подшипники выполнены из керамики, что обеспечивает долговечность и бесшумность вследствие высокой твёрдости и низкого коэффициента линейного расширения керамики.
Обмотки электродвигателя насоса Grundfos UPS 25-60 устойчивы к току блокировки, поэтому не требуется дополнительная защита.
Настройка температуры тёплого пола

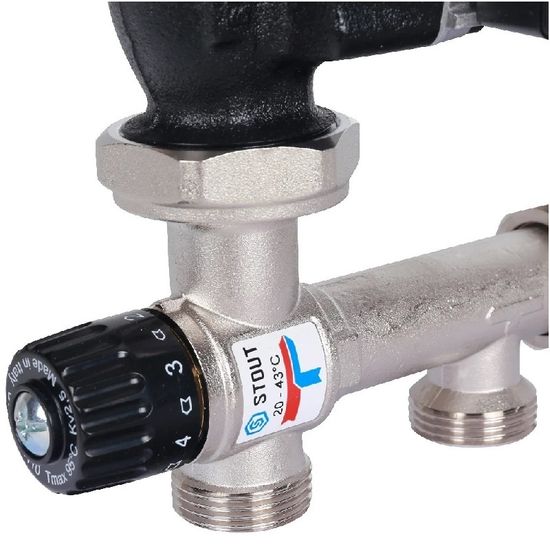

Настройка термостатического клапана на требуемую температуру выполняется в соответствии с данными, приведёнными в таблице при контроле по термометру.
| Позиция настройки термостата | Min | 1 | 2 | 3 | 4 | 5 | Max |
| Регулируемая температура, °C | 18 | 23 | 29 | 34 | 38 | 41 | 43 |
Габариты насосно-смесительного узла для водяных тёплых полов Stout SDG-0120-005001
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SDG-0120 |
| Артикул | SDG-0120-005001 |
| Тип | насосно-смесительный узел |
| Назначение | для водяных тёплых полов |
| Рабочая среда | вода, растворы гликолей до 30% |
| Номинальное давление | 10 бар |
| Температура рабочей среды в первичном контуре | от +5°C до +90°C |
| Условная пропускная способность клапана Kvs | 2,5 м3/час |
| Диапозон температурной настройки клапана | от +20°С до +43°С |
| Точность регулирования температуры | ±2°С |
| Шкала термометра | от +24°C до +48°C |
| Температура транспортировки и хранения | от -20°С до +50°С |
| Управление | 3-ходовой термостатический клапан |
| Укомлпектован насосом | Grundfos UPSO 25-65 130 |
| Монтажная длина циркуляционного насоса | 130 мм |
| Напор | от 2 до 6,5 м |
| Потребляемая мощность | 70/100/125 Вт |
| Потребление тока I | 0,34/0,46/0,55 A |
| Материал корпуса насооса | чугун |
| Материал рабочего колеса | композит |
| Материал вала насоса | керамика |
| Материал подшипников | керамика |
| Рабочая температура насоса | от +2 до +95°C |
| Вес насоса | 2,4 кг |
| Уровень звукового давления | до 43 дБ(А) |
| Класс защиты | IP44 |
| Класс изоляции | F |
| Межосевое расстояние (L) | 212 мм |
| Вес | 3,16 кг |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
