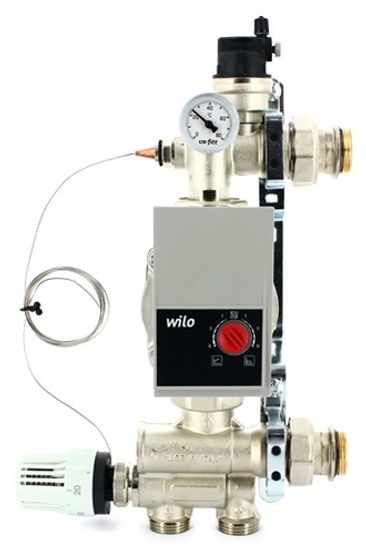

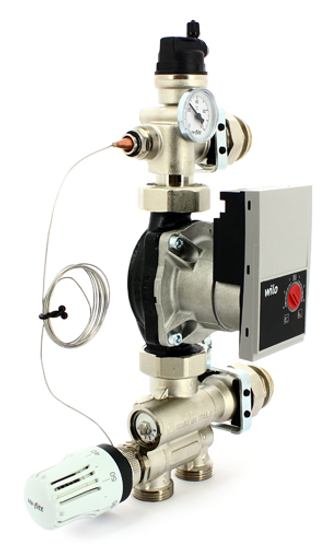

Насосно-смесительная группа Uni-Fitt Solomix 1" с насосом Wilo Yonos PARA RS 25/6-130

Насосно-смесительная группа Uni-Fitt Solomix 1" с насосом Wilo Yonos PARA RS 25/6-130
Uni-Fitt
Артикул: 471E1200
36 086 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 3 года

Сумма заказа:
36 086 руб

Насосно-смесительная группа Uni-Fitt Solomix 1" с насосом Wilo Yonos PARA RS 25/6-130 (арт. 471E1200) представляет собой компактный регулирующий модуль для водяных тёплых полов. Применяется для поддержания постоянной температуры подачи в контурах с низкотемпературным отоплением (тёплый пол или настенное отопление). Насосно-смесительная группа Uni-Fitt Solomix позволяет обслуживать системы тёплых полов площадью до 100-120 м2. Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления. Насосно-смесительная группа Uni-Fitt универсальна и может быть подключена как справа, так и слева к любому коллектору с межосевым расстояния 210 мм. Ниппели разъёмных соединений группы снабжены прокладкой O-Ring, что позволяет не использовать для них дополнительные уплотнительные материалы, ускоряя и упрощая монтаж.

Насосно-смесительный узел Uni-Fitt Solomix 471E1200 укомплектован энергоэффективным насосом Wilo Yonos PARA RS 25/6-130. Энергоэффективный насос с потребляемой мощностью от 4 до 40 Вт автоматически подстраивается под изменения сопротивления системы тёплого пола, повышая комфорт и экономя электроэнергию (до 90% по сравнению со стандартным насосом). Циркуляционный насос состоит из гидравлической системы, мотора с мокрым ротором на постоянных магнитах и электронного регулирующего модуля со встроенным частотным преобразователем. Регулирующий модуль оснащён светодиодным индикатором для отображения рабочего режима насоса. Напор составляет до 6,2 м, пропускная способность до 3,3 м3/час, скорость вращения от 800 до 4700 оборотов в минуту.

Диапазон регулировки температуры в контуре составляет от +20°C до +65°C и поддерживается термостатическим вентилем с установленной на нём головкой с погружным датчиком. Температура подачи теплоносителя отображается на термометре, имеющем шкалу от 0°C до +80°C. В качестве рабочей среды может использоваться вода или антифриз с температурой до +90°C и давлением до 10 бар. Мощность узла составляет от 10 до 12,5 кВт.

Насосно-смесительный модуль Юни-Фитт Соломикс имеет габариты (ВхШхГ) 365х227х100 мм.

Комплектация

  • Верхний гидравлический блок;
  • Нижний гидравлический блок;
  • Крепёжная скоба коллекторной группы;
  • Крепёжная скоба смесительного узла;
  • Трёхходовой смесительный клапан с резьбой M30x1,5 для установки термостатической головки;
  • Байпасный настроечный клапан (от 0 до 5);
  • Гнездо для погружного температурного датчика на линии подачи;

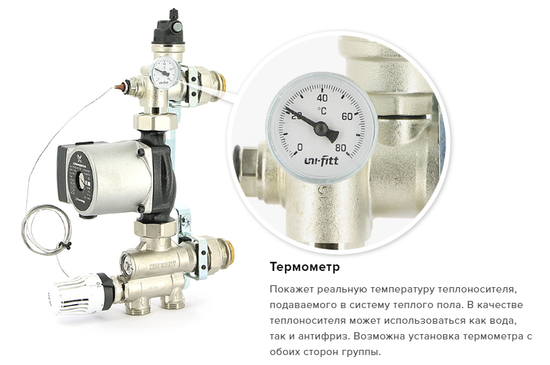

  • Контрольный термометр (от 0 до +80°C);

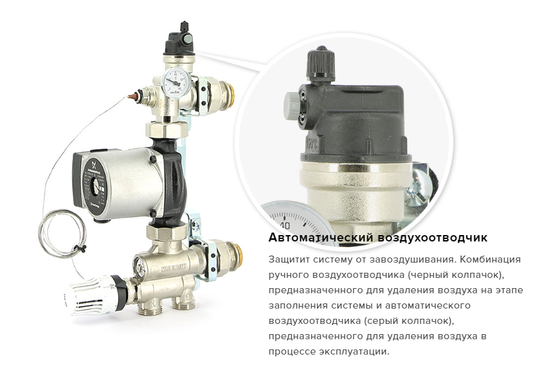

  • Автоматический воздухоотводчик;
  • Термостатическая головка с погружным датчиком от 20 до 65°C;
  • Поворотные сливные вентили;
  • Энергоэффективный насос Wilo Yonos PARA RS 25/6RKA-130
  • Паспорт изделия.

Рекомендации по монтажу и эксплуатации:

  • Подающий коллектор располагайте сверху.
  • Для корректной работы группы необходимо обеспечить минимальный перепад давления не менее 0,1 бара на подающем/обратном подключении к первичному контуру системы отопления (проще всего это условие достигается подключением группы в радиаторную систему как ещё один радиатор).
  • Насосно-смесительную группу SOLOMIX оптимально устанавливать слева от коллекторной группы, но возможна установка и справа.
  • Для правильной работы воздухоотводчика группы при заполнении системы нужно закрыть автоматический и открыть ручной воздухоотводчик. После заполнения необходимо закрыть ручной воздухоотводчик, закрутив его запорный элемент, и открыть автоматический клапан воздухоотводчика
  • Нагрев напольной системы отопления допускается только после созревания стяжки (не менее 28 дней, если стяжка цементная). Перед укладкой напольного покрытия необходимо запустить установку, устанавливая температуру теплоносителя 25 °C и поддерживать в течение трёх дней. Затем увеличивать на 5°C каждые три дня до достижения 50°C, которые следует поддерживать в течение четырёх дней.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики

ПроизводительUni-Fitt
СерияSolomix
Артикул471E1200
Типнасосно-смесительная группа
Назначениедля водяных тёплых полов
Мощность узлаот 10 до 12,5 кВт
Площадь тёплого поладо 120 м2
Управлениетермоголовка с выносным датчиком
Температура рабочей среды в первичном контуредо +90°C
Рабочее давлениедо 10 бар
Разница давлений первичного контура от 0,1 до 1 бара
Диапазон регулирования во вторичном контуреот +20°C до +65°C
Условная пропускная способность kvs3,3 м3/час
Шкала термометраот 0°C до +80°C
Диаметр подключения к высокотемпературному контуру1"
Диаметр подключения к низкотемпературному контуру 1" ВР
Присоединительный диаметр к насосу1 1/2"
Укомлпектован насосомWilo PARA RS 25/6-130
Напор6,2 м
Частота вращенияот 800 до 4700 об/мин
Потребляемая мощностьот 4 до 40 Вт
Потребление тока Iдо 0,44 А
Материал корпуса насоосасерый чугун (EN?GJL-200)
Материал рабочего колесасинтетический материал (полипропилен - 40% GF)
Материал вала насосанержавеющая сталь
Материал подшипниковметаллографит
Класс защитыIPX4D
Класс изоляцииF
Высота365 мм
Ширина227 мм
Глубина100 мм
Межосевое расстояние210 мм
Межосевое расстояние между подключениями
к высокотемпературному контуру
50 мм
Монтажная длина циркуляционного насоса130 мм
Официальная гарантия на насос1 год
Официальная гарантия производителя3 года
Страна-родина брендаРоссия
Страна производстваИталия
