Труба стабильная Stout 20x2,9 мм. серая бухта 100 м.PE-Xc/Al/PE-Xc (SPS-0002-002029)

Труба стабильная Stout 20 x 2,9 серая бухта 100 м. (SPS-0002-002029) из сшитого полиэтилена PE-Xc/Al/PE-Xc с барьерным алюминиевым слоем предназначена для строительства и ремонта внутренних сетей холодного, горячего водоснабжения и отопления, в том числе радиаторного и напольного отопления согласно ГОСТ 53630-2015.

В результате сшивки трубы приобретают принципиально новые уникальные физико-химические свойства, среди которых:

• возможность использования при высоких температурах и давлениях рабочей среды;
• малая шероховатость внутренней поверхности и, как следствие, низкие затраты энергии на перемещение среды и незначительное шумообразование;
• практически полное отсутствие образования отложений на стенках внутри трубы;
• трубы в рабочем диапазоне температур при монтаже и эксплуатации не выделяют в окружающую среду токсичные вещества и не оказывают вредного влияния на организм человека при непосредственном контакте;
• стойкость к коррозии и воздействию агрессивных сред;
• инертность к блуждающим токам;
• лёгкость и простота монтажа;
• возможность замоноличивания в строительные конструкции и стяжку пола;
• срок службы более 50 лет.

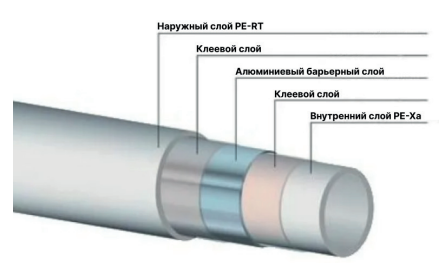

Конструкция

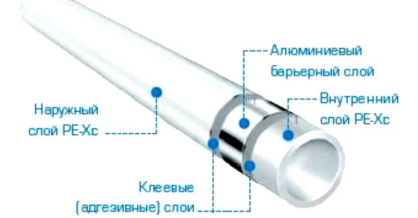

Труба из сшитого полиэтилена PE-Xc/Al/PE-Xc является пятислойной:

• Внутренний основной «несущий» слой, контактирующий с перемещаемой средой, выполнен из высокопрочного материала – сшитого полиэтилена PE-Xc. Его толщина составляет более 3/4 от полной толщины стенки трубы.
• Средний, барьерный (кислородозащитный) слой, выполнен из алюминиевой ленты, сваренной встык вольфрамом в среде инертных газов по технологии TIG – Tungsten Inert Gas (Welding). Алюминиевый слой увеличивает прочность трубы, полностью предотвращает диффузию кислорода из окружающего воздуха в перемещаемую по трубопроводу среду, сдерживает линейные расширения полимерных слоев трубы, защищает от ультрафиолетовых воздействий.
• Наружная поверхность трубы PE-Xc/AL/PE-Xc серого цвета.
• Две клеевые прослойки сввязывают свои PE-Xc со слоем из алюминиевого сплава. Многократные перепады температуры не вызовут расслоения металлополимера.

Указания по монтажу

• Монтаж труб должен осуществляться сертифицированными специалистами, прошедшими обучение по трубным системам STOUT.
• Монтаж труб должен выполняться при температуре окружающей среды не ниже 0°С (СП 41-109-2005) специально предназначенным для этого инструментом.
• В качестве соединительных элементов необходимо использовать аксиальные фитинги с надвижной гильзой Stout.
• Бухты труб, хранившиеся или транспортировавшиеся при температуре ниже 0°С, перед монтажом должны быть выдержаны в течение 24 ч при температуре не ниже 10°С.
• Не допускаются деформация (сплющивания и перелом) трубы во время монтажа. Участок трубы, подвергшейся деформации, должен быть удалён.
• Прокладку трубы следует проводить, не допуская растягивающих напряжений. Свободные концы труб необходимо закрывать заглушками во избежание попадания внутрь грязи и мусора. Способ прокладки трубопроводов систем отопления должен обеспечивать лёгкую замену их при ремонте.
• При монтаже системы тёплого пола, заливка бетонным раствором осуществляется только после проведения гидравлических испытаний на герметичность. Труба при заливке должна находиться под давлением 3 бара.
• Минимальная высота цементной стяжки раствора над поверхностью трубы должна быть не менее 3 см. от верхнего края трубы. При скрытой прокладке труба PE-Xa должна быть защищена гофротрубой ПНД или теплоизоляцией, кроме напольного отопления.
• При скрытой прокладке трубопроводов следует предусматривать люки в местах расположения разборных соединений и арматуры.
• Допускается открытая прокладка в местах, где исключается их механическое, термическое повреждение и прямое воздействие ультрафиолетового излучения на трубы.
• Уклоны трубопроводов воды, следует принимать не менее 0,002. Отдельные участки трубопроводов при скорости движения воды в них не менее 0,25 м/с при необходимости допускается прокладывать без уклона.

Краткая последовательность монтажа

1. Отрежьте трубу перпендикулярно её оси с помощью подходящего трубореза. При резке следует соблюдать угол 90° и исключить образование заусенцев;
2. Наденьте монтажную (надвижную) гильзу-втулку на трубу;
3. УБЕДИТЕСЬ, ЧТО МАРКИРОВКА НА ГИЛЬЗЕ НАХОДИТСЯ НА ПРОТИВОПОЛОЖНОЙ СТОРОНЕ ОТ СРЕЗА ТРУБЫ, А ФАСКА СМОТРИТ В СТОРОНУ СРЕЗА;
4. Вставьте расширитель соответствующих размеров в трубу до конца и полностью однократно расширьте диаметр трубы;
5. Для повторного расширения трубы поверните расширитель на 30° (оставив трубу в исходном положении) и полностью однократно расширьте трубу;
6. Вставить штуцер фитинга в трубу в течение 30 секунд.
7. ПРОВЕРЬТЕ, ЧТОБЫ ШТУЦЕР ВОШЕЛ В ТРУБУ ДО УПОРА, НО НЕ ДАЛЕЕ, ЧЕМ ДО БУРТИКА ФИТИНГА! ПРИ ВЫПОЛНЕНИИ ДАННОЙ ПРОЦЕДУРЫ НЕ ДОПУСКАЕТСЯ ПРИМЕНЯТЬ СМАЗКИ! Если штуцер фитинга подвижен (не зажат трубой), необходимо удерживать его в требуемом положении до момента его фиксации в соединении.
8. Чтобы запрессовать гильзу на фитинг необходимо вставить соединение в инструмент и плавно нажимать на рукоять инструмента, пока гильза не упрется в корпус фитинга. В процессе запрессовки следует держать инструмент под прямым углом, чтобы исключить перекосы фитинга и гильзы в губках тисков.

Документация

1. Технический паспорт на стабильные трубы STOUT (открыть PDF-файл)
2. Листовка "Стабильные трубы STOUT PE-Xa/Al/PE-RT" (открыть PDF-файл)
3. Сертификат соответствия на трубы стабильные до 2030 года (открыть PDF-файл)

Технические характеристики
