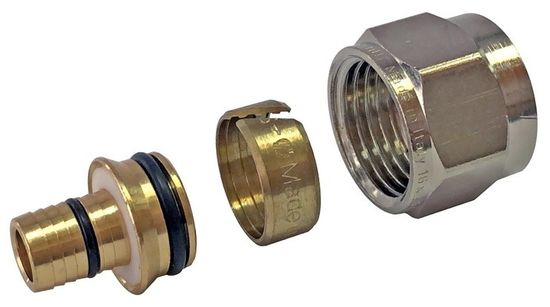

Фитинг компрессионный Stout для труб 20х2.9х3/4" для трубы стабильная (SFC-0026-202934) предназначен для присоединения труб Stout PE-Xc/AL/PE-Xc из сшитого полиэтилена с алюминиевым слоем диаметром 20 мм к штуцерам оборудования с наружной резьбой 3/4" и соответствующей геометрией, например коллекторов распределительных блоков Stout.
Преимущества
- Выполнены из высококачественной латуни, что обеспечивает отсутствие коррозии.
- Фитинги имеют дополнительное уплотнительное кольцо.
- Простота и удобство монтажа.
Указания по монтажу
- Компрессионные фитинги имеют разборное соединение, и поэтому должны размещаться в доступных для ревизии местах.
- Компрессионные фитинги замоноличивать в конструкции пола и стен строго запрещено.
- Монтаж фитинга производится обычным гаечным ключом с открытым зевом без применения специальных инструментов.
- Проверка соединений на герметичность осуществляется в течение 30 минут давлением воды в трубопроводе, в 1,5 раза превышающим рабочее, но не менее 6 бар. При обнаружении протечки следует осторожно подтянуть накидную гайку на 1/4 оборота.
Порядок монтажа
- Проверьте отсутствие дефектов на трубе и деталях фитинга, обращая особое внимание на сохранность конусной поверхности и уплотнительного кольца.
- Обрежьте трубу перпендикулярно её оси специальным инструментом.
- Наденьте накидную гайку на трубу резьбой в сторону её обрезанного конца.
- Наденьте обжимное кольцо на трубу.
- Вставьте штуцер в трубу до упора.
- Придвиньте обжимное кольцо к концу трубы.
- Приставьте трубу с фитингом к ответному штуцеру оборудования, например к выходу распределительного коллектора Stout, соблюдая их соосность.
Документация
Технические характеристики
| Производитель | Stout |
| Тип | резьбозажимное соединение |
| Коллекция | SFC |
| Серия | SFC-0026 |
| Артикул | SFC-0026-202934 |
| Размер трубы | 20х2,9 мм |
| Размер резьбового соединения | 3/4" |
| Номинальное давление (PN) | 10 бар |
| Рабочая температура | от +10°C до +95°C |
| Область применения | системы отопления и водоснабжения |
| Назначение | для труб PEX-AL-PEX |
| Материал штуцера | латунь CW617N |
| Материал накидной гайки | хромированная латунь CW617N |
| Материал уплотнительного кольца | EPDM |
| Страна-родина бренда | Италия |
| Страна производства | Италия |
| Официальная гарантия производителя | 5 лет |
