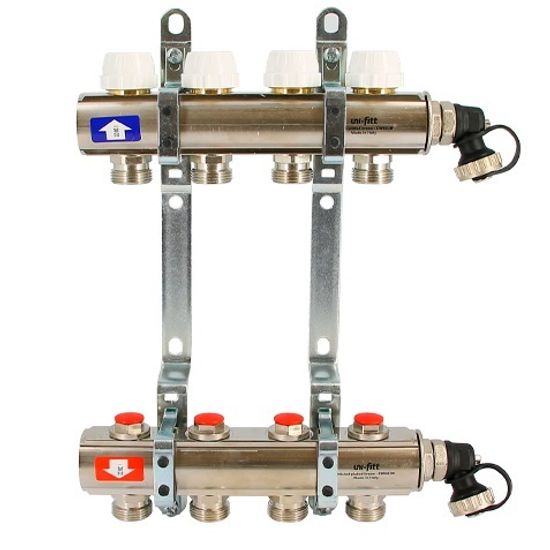

Латунная коллекторная группа Uni-Fitt 1"х3/4" на 2 выхода с регулировочными и термостатическими вентилями (арт. 441I4302) предназначена для распределения и регулирования потоков теплоносителя системах отопления. Может применяться как в низкотемпературных («тёплый пол»), так и в высокотемпературных (радиаторное отопление) системах отопления. В качестве теплоносителя можно использовать воду и растворы гликолей с температурой от +5°C до +80°C и давлением до 10 бар.
Конструкция
| 1 - Корпус коллектора из никелированной латуни CW603N |
Коллекторная группа состоит из двух латунных коллекторов, смонтированных на звукоизолирующих консолях. Количество отводов для подключения контуров отопления у коллекторных групп варьируется от 2 до 13.
На подающем коллекторе, на каждом отводе, установлены балансировочные вентили. Такая конструкция позволяет сбалансировать контуры системы отопления. Использование коллекторных групп с расходомерами позволяет произвести настройку, ориентируясь на объективные данные.
Каждый отвод обратного коллектора снабжён термостатическим вентилем с преднастройкой, предназначенным для установки электрического привода или головок для ручной регулировки. В заводской поставке преднастройка полностью открыта.
Балансировку контуров систем отопления можно осуществлять с помощью балансировочных вентилей, расходомеров с балансировочными вентилями, расположенными на подающем коллекторе или с помощью термостатических клапанов с функцией предустановки, расположенными на обратном коллекторе. В любом случае балансировка осуществляется только одним из 2 клапанов каждого контура, второй клапан должен быть полностью открыт.
Отводы подающего и обратного трубопроводов – это ниппели с евроконусом и резьбой 3/4". Входящие в комплект концевые вентили могут быть установлены с любой стороны коллектора и служат для опорожнения системы и выпуска воздуха.
Каждый коллектор подвергается в заводских условиях проверке на функционирование и герметичность уплотнений.
Варианты установки
Настройка запорно-балансировочного вентиля
- Выньте защитный колпачок;
- Шестигранным ключом на 6 мм по часовой стрелке закрутите полностью до упора регулятор;
- Открутите регулятор на необходимое количество оборотов;
- Снова вставьте заглушку.
Документация
Технические характеристики
| Производитель | Uni-Fitt |
| Серия | 441I |
| Артикул | 441I4302 |
| Тип | распределительный коллектор |
| Назначение | для панельного и радиаторного отопления |
| Количество контуров | 2 |
| Рабочая среда | вода и растворы гликолей |
| Рабочее давление | до 10 бар |
| Рабочая температура | от +5°C до +80°C |
| Материал корпуса | никелированная латунь CW603N |
| Материал уплотнений | EPDM |
| Подключение подводящей трубы | справа или слева |
| Размер подключения отводов | G 3/4" НР (EK) |
| Тип уплотнения | EK (евроконус) |
| Межосевое расстояние отводов | 50 мм |
| Межосевое расстояние коллекторов | 211 мм |
| Ширина | 160 мм |
| Высота | 350 мм |
| Глубина | 90 мм |
| Страна производства | Италия |
| Страна-родина бренда | Италия |
| Официальная гарантия производителя | 2 года |
