Насосно-смесительная группа Uni-Fitt Solomix 1" c насосом Uni-Fitt SCP 25/60 130

Насосно-смесительная группа Uni-Fitt Solomix 1" c насосом Uni-Fitt SCP 25/60 130 (арт. 470S1200) представляет собой компактный регулирующий модуль для водяных тёплых полов. Применяется для поддержания постоянной температуры подачи в контурах с низкотемпературным отоплением (тёплый пол или настенное отопление). Насосно-смесительная группа Uni-Fitt Solomix позволяет обслуживать системы тёплых полов площадью до 100-120 м2. Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления. Насосно-смесительная группа Uni-Fitt универсальна и может быть подключена как справа, так и слева к любому коллектору с межосевым расстояния 210 мм. Ниппели разъёмных соединений группы снабжены прокладкой O-Ring, что позволяет не использовать для них дополнительные уплотнительные материалы, ускоряя и упрощая монтаж.

Насосно-смесительный узел Uni-Fitt Solomix 470S1200 укомплектован 3-х скоростным насосом Uni-Fitt SCP 25/60-130 мощностью до 93 Вт. Максимальный расход составляет 3,5 м3/час. Корпус насоса выполнен из чугуна с катафорезным покрытием, материал вала насоса - нержавеющая сталь марки AISI 316, материал рабочего колеса - NORYL.

Диапазон регулировки температуры в контуре составляет от +20°C до +65°C и поддерживается термостатическим вентилем с установленной на нём головкой с погружным датчиком. Температура подачи теплоносителя отображается на термометре, имеющем шкалу от 0°C до +80°C. В качестве рабочей среды может использоваться вода или антифриз с температурой до +90°C и давлением до 10 бар. Мощность узла составляет от 10 до 12,5 кВт.

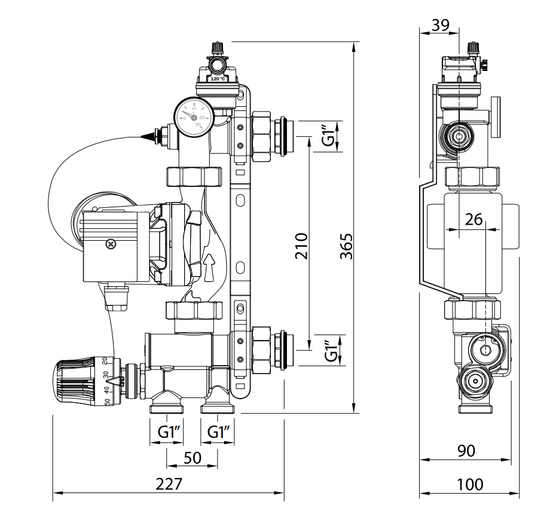

Насосно-смесительный модуль Юни-Фитт Соломикс имеет габариты (ВхШхГ) 365х227х100 мм.

Комплектация

• Верхний гидравлический блок;
• Нижний гидравлический блок;
• Крепёжная скоба коллекторной группы;
• Крепёжная скоба смесительного узла;
• Трёхходовой смесительный клапан с резьбой M30x1,5 для установки термостатической головки;
• Байпасный настроечный клапан (от 0 до 5);
• Гнездо для погружного температурного датчика на линии подачи;
• Контрольный термометр (от 0 до +80°C);
• Автоматический воздухоотводчик;
• Термостатическая головка с погружным датчиком от 20 до 65°C;
• Поворотные сливные вентили;
• Циркуляционный насос Uni-Fitt SCP 25/60 130
• Паспорт изделия.

Рекомендации по монтажу и эксплуатации:

• Подающий коллектор располагайте сверху.
• Для корректной работы группы необходимо обеспечить минимальный перепад давления не менее 0,1 бара на подающем/обратном подключении к первичному контуру системы отопления (проще всего это условие достигается подключением группы в радиаторную систему как ещё один радиатор).
• Насосно-смесительную группу SOLOMIX оптимально устанавливать слева от коллекторной группы, но возможна установка и справа.
• Для правильной работы воздухоотводчика группы при заполнении системы нужно закрыть автоматический и открыть ручной воздухоотводчик. После заполнения необходимо закрыть ручной воздухоотводчик, закрутив его запорный элемент, и открыть автоматический клапан воздухоотводчика
• Нагрев напольной системы отопления допускается только после созревания стяжки (не менее 28 дней, если стяжка цементная). Перед укладкой напольного покрытия необходимо запустить установку, устанавливая температуру теплоносителя 25 °C и поддерживать в течение трёх дней. Затем увеличивать на 5°C каждые три дня до достижения 50°C, которые следует поддерживать в течение четырёх дней.

Документация

1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
