Гидроаккуммулятор Uni-Fitt 80 вертикальный WAV80-U

Гидроаккуммулятор Uni-Fitt 80 вертикальный WAV80-U
Uni-Fitt
Артикул: WAV80-U
9 842 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
9 842 руб

Вертикальный гидроаккуммулятор Uni-Fitt 80 на ножках (WAV80-U) предназначен для поддержания рабочего давления и предотвращения разрушения системы водоснабжения от гидравлического удара.

Корпус бака изготовлен из прочной высококачественной стали с эпоксиполиполиэфирным наружным покрытием синего цвета и рассчитан на многолетнюю эксплуатацию. Заменяемая мембрана выполнена из EPDM. Мембрана разделяет бак на две камеры: воздушную (полость между металлическим корпусом и мембраной) и водяную (внутренняя полость самой мембраны). Вода находится внутри мембраны и не контактирует с металлическимистенками бака.

Бак имеет вертикальное исполнение и предназначен для напольного монтажа. Подключение к системе расположено снизу бака и имеет размер 1" с наружной резьбой. Бак снабжён держателем мембраны 3/4" НР x 1/2" ВР, к которому можно подключить реле давления и манометр или необходимо заглушить с применением льна или ФУМ-ленты. В качестве рабочей среды допустимо использовать воду с температурой от +1°C до +100°C. Рабочее давление не должно превышать 10 бар. Предварительное давление воздушной полости составляет 1,5 бара.

Мембранный бак для водоснабжения Uni-Fitt WAV 80 имеет объём 80 литров. Высота бака 80,7 см, диаметр 41 см. Весит изделие 11,6 кг.

Габариты

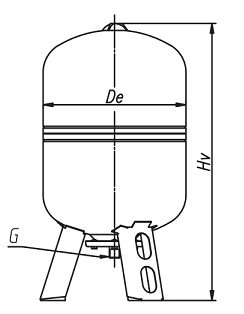

Габариты вертикального гидроаккумулятора Uni-Fitt 80 литров

Диаметр DE - 410 мм
Высота Hv - 807 мм
Присоединительный размер G - 1"

Указания по монтажу и эксплуатации

  • Место установки гидробака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя расширительного бака.
  • Максимальное рабочее давление бака должно быть больше, чем рабочее давление в системе водоснабжения с учётом статического давления системы.
  • Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления.
  • При испытании системы водоснабжения давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод.
  • Настройка давления в воздушной полости установленного бака производится на опорожнённой системе или на мембранном баке отключенным от системы водоснабжения.
  • При эксплуатации мембранного бака не реже 1 раза в месяц проверяйте давление в воздушной полости.
  • Периодически (один раз в год) проводите профилактический осмотр бака.
  • Не допускайте замерзания воды в расширительном баке.

Документация

  1. Расширительные мембранные баки для систем водоснабжения Uni-Fitt WAV и WAO - Паспорт изделия (2021) (открыть PDF-файл)
  2. Экспертное заключение по результатам санитарно-эпидемиологической экспертизы (открыть PDF-файл)

Технические характеристики

ПроизводительUni-Fitt
СерияWAV
МодельWAV 80
АртикулWAV80-U
Типгидроаккумулятор
Назначениесистемы холодного и горячего водоснабжения
Ёмкость80 литров
Рабочая средавода
Рабочее давлениедо 10 бар
Предварительное давление воздушной полости1,5 бар
Исполнениевертикальный
Монтажнапольный, на стойках
Тип мембранызаменяемая
Цветсиний
Диапазон рабочих температурот +1°C до +100°C
Тип резьбынаружная
Диаметр подключения к системе GG 1"
Материал бакасталь с эпоксиполиполиэфирным покрытием
Материал мембраныEPDM
Материал ниппелялатунь
Диаметр DE410 мм
Высота Hv807 мм
Вес 11,6 кг
Температура окружающей средыот +1°C до +40°C
Влажность воздухадо 80%
Срок работыдо 100 000 циклов
Средний срок службы7 лет
Официальная гарантия производителя2 года
Страна-родина брендаРоссия
Страна производстваРоссия
