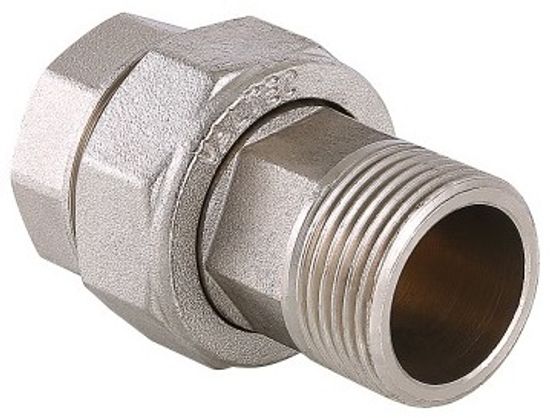

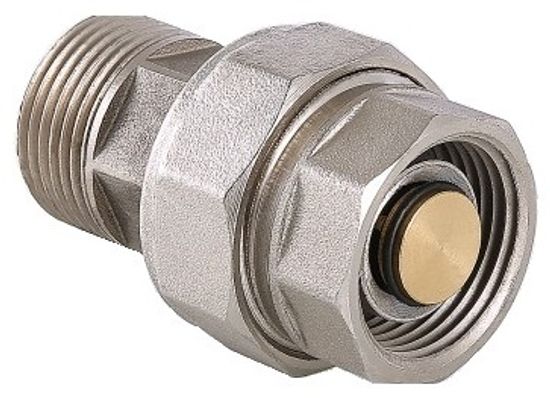

Сгон-отсекатель разъемный Valtec VT.538.N.05, 3/4" ВР/НР с внутренней/наружной резьбой латунь никелированный
Заказать звонок

Сгон-отсекатель разъемный Valtec 3/4" ВР/НР с внутренней/наружной резьбой латунь никел. VT.538.N.05

Сгон-отсекатель разъемный Valtec 3/4" ВР/НР с внутренней/наружной резьбой латунь никел. VT.538.N.05
Valtec
Артикул: VT.538.N.05
837 руб

СКИДКА 10% при заказе через корзину!

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 10 лет

Сумма заказа:
837 руб

Разъемный сгон-отсекатель Valtec VT.538.N.05 позволяет разделять внутренние трубопроводы зданий и сооружений на участки, чтобы ремонтировать их без опорожнения всей системы. Основное применение фитинга – присоединение расширительного бака к трубопроводу системы отопления или горячего водоснабжения. Фитинг состоит из двух полукорпусов, стянутых между собой накидной гайкой. Все три детали изготовлены из сантехнической латуни марки CW617N методом горячего штампования с последующим нанесением никелевого гальванопокрытия. Между полукорпусами имеется уплотнительное кольцо из EPDM. В состав изделия входят два направленных в противоположные стороны пружинных обратных клапана с латунными (CW614N) золотниками. Когда накидная гайка завинчена до упора, клапаны находятся в открытом положении, не препятствуя протеканию рабочей среды. При раскручивании накидной гайки, подпружиненные золотники перекрывают проходные отверстия полукорпусов. Разъемный сгон-отсекатель VT.538 рассчитан на номинальное давление 16 бар, испытательное – 24 бара. Температура рабочей среды – до 110°С. Резьба – внутренняя/наружная. Размер резьбы 3/4".

Вес изделия составляет 222 г.

Пример применения

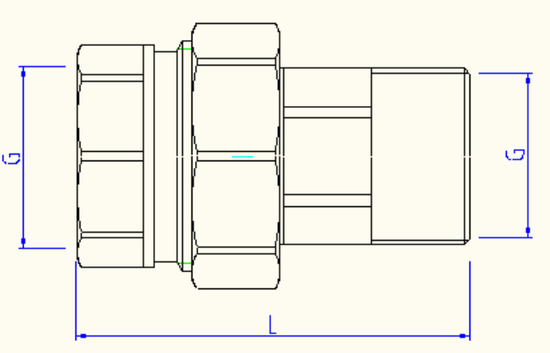

Конструкция

Сгон-отсекатель состоит из двух полукорпусов (1) и (3), выполненных из латуни CW617N, подвижно соединённых между собою через уплотнительное сальниковое кольцо (8), выполненное из EPDM. Полукорпуса стянуты между собой накидной гайкой из латуни CW617N. В состав изделия входят два направленных в противоположные стороны пружинных обратных клапана, которые в рабочем состоянии (накидная гайка завинчена до упора) находятся в открытом положении, не препятствуя протеканию рабочей среды. Обратные клапаны состоят из латунного толкателя (4) (CW614N), золотника (5) (CW614N), золотникового уплотнительного кольца (7) (EPDM) и пружины (6) (AISI 304). В полукорпусе с муфтовой резьбой клапан установлен во вспомогательную золотниковую втулку (9) (CW614N).
При полном закручивании накидной гайки толкатели открывают клапаны. При раскручивании накидной гайки, подпружиненные золотники перекрывают проходные отверстия полукорпусов, отсекая рабочую среду с обеих сторон от отсекателя.

Указания по монтажу и эксплуатации

  • Сгон-отекатель может монтироваться на трубопроводах в любом монтажном положении, с присоединением на трубной цилиндрической резьбе по ГОСТ 6357.
  • Наличие в потоке механических частиц может ограничить запирающую способность обратных клапанов, поэтому в системе рекомендуется устанавливать фильтр механической очистки.
  • Направление потока транспортируемой среды – любое.
  • К накидной гайке при закручивании следует прикладывать крутящий момент, не превышающий 15 Нм.
  • При пропускании отсекателем рабочей среды при ослабленной накидной гайке, следует отсоединить сгон от трубопровода и очистить золотниковые седла обратных клапанов от грязи и накипи.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)
  2. Декаларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
  3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
  4. Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)

Технические характеристики

ПроизводительValtec
СерияVT.538.N
АртикулVT.538.N.05
Тип фитингасгон-отсекатель разъемный
Резьбавнутренняя/наружная
Размер резьбы3/4"
Материал корпусалатунь СW617N
Материал гальванопокрытияникель
Температура рабочей средыдо 110°C
Номинальное давление16 бар
Предельный крутящий момент для резьбы 3/4"40 Н·м
Вес222 г
Официальная гарантия производителя10 лет
Страна-родина брендаИталия
