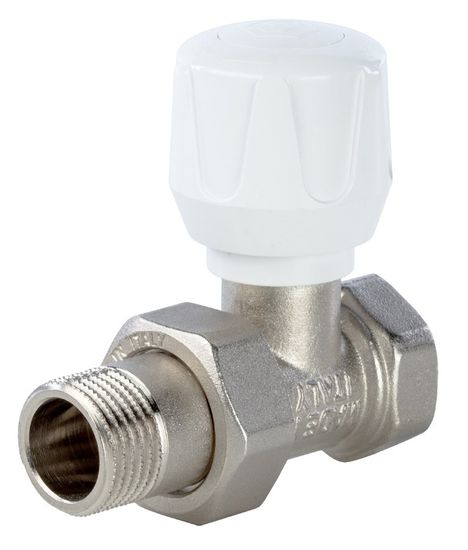

Клапан ручной терморегулирующий прямой Stout 1/2" для радиатора (SVRS 1172 000015)

Клапан ручной терморегулирующий прямой Stout 1/2" для радиатора (SVRS 1172 000015)
Stout
Артикул: SVRS-1172-000015
688 руб

СКИДКА 30% при заказе через корзину!

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
688 руб

Клапан ручной терморегулирующий прямой Stout 1/2" для радиатора (SVRS 1172 000015) предназначен для установки на отопительные приборы (радиаторы) систем водяного отопления. При техническом обосновании применения клапана допускается его установка вместо автоматических терморегуляторов. Клапан Stout SVRS 1172 000015 является универсальным и может применяться как в однотрубной, так и в двухтрубной системе отопления (при дополнительной установке на радиаторе запорно-балансировочного клапана).

Конструктивной особенностью ручных терморегулирующих клапанов Stout серии SVRS является неподъёмный шпиндель. Механизм штока имеет червячную передачу. Благодаря фиксированному штоку клапаны серии SVRS особенно надёжны.

Условия эксплуатации

Ручной терморегулирующий вентиль Stout можно применять в системах водяного радиаторного отопления (как однотрубных, так и двухтрубных) с рабочим давлением до 10 атмосфер. Температура рабочей среды не должна превышать +120°C.

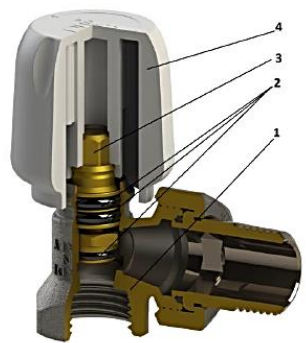

Конструкция терморегулирующего клапана Stout SVRS

Конструкция терморегулирующего клапана Stout SVRS

Ручной терморегулирующий клапан типа SVRS имеет неподъёмный шпиндель. Вращение рукоятки (4) из пластика ABS осуществляется через червячный механизм (без её подъема), шток клапана (3) (из латуни CW614N)также перемещается вверх-вниз внутри рукоятки (без вращения).
Золотник клапана выполнен по типу «металл по металлу» без применения эластичных материалов, что позволяет не только регулировать поток теплоносителя через отопительный прибор, но и полностью отключать его от трубопроводной сети. Шток клапана герметизирован тремя кольцевыми уплотнениями (2) из EPDM.

Корпус клапана изготовлен из никелированной латуни CW617N.

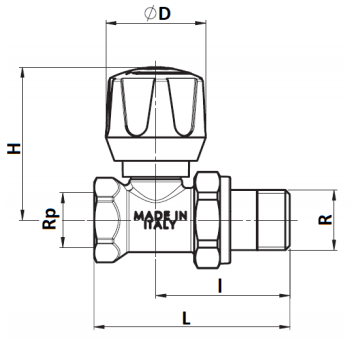

Габариты прямого клапана Stout 1/2" терморегулирующего ручного (SVRS 1172 000015)

Габариты

L - 67 мм
H - 60 мм
I - 46 мм
D - 34 мм
R - 1/2"
Rp - 1/2"

Рекомендации по монтажу радиаторных клапанов Stout

  • Настройка радиаторных клапанов производится с использованием диаграмм гидравлического сопротивления и таблиц значений пропускной способности, указанных в паспорте, путём вращения штока от закрытого положения на требуемое число оборотов, соответствующее пропускной способности, определенной в ходе гидравлического расчета системы отопления. При проведении настройки необходимо записать и сохранить данные, чтобы иметь возможность восстановить параметры системы в случае необходимости отключения приборов;
  • трубопроводная арматура не должна испытывать несоосность патрубков, неравномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода; отклонение соосности соединяемых трубопроводов не должны превышать 3мм при длине до 1 м плюс 1мм на каждый последующий метр;
  • После осуществления монтажа необходимо провести испытания на герметичность соединений в соответствии с требованиями ГОСТ 24054 и ГОСТ 25136.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)
  2. Листовка "Клапаны Stout SVRS с неподъёмным шпинделем" (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSVRS 1172
АртикулSVRS 1172 000015
Типклапан
Вид клапанаручной
Исполнениепрямой
Область применениясистемы водяного радиаторного отопления
Назначениедля радиатора
Присоединительный размер1/2"
Номинальный диаметр15 мм
Рабочее давление10 бар
Рабочая температурадо +120°C
Температура окружающей средыот -20°C до +50°C
Условная пропускная способность kvs1,25 м3/час
Материал корпусаникелированная латунь CW617N
Материал штокалатунь CW614N
Материал уплотненийEPDM
Материал рукояткипластик ABS
Цвет ручкибелый
Вес194 г
Срок службы10 лет
Страна производстваИталия
Страна-родина брендаИталия
Официальная гарантия производителя2 года
