Узел нижнего подключения радиатора раздельный прямой Stout 3/4" (SVH-0005-000020)

Узел нижнего подключения радиатора раздельный прямой Stout 3/4" (SVH-0005-000020)предназначен для подключения к разводящим трубопроводам системы водяного отопления радиаторов с нижним расположением присоединительных патрубков при любом межосевом расстоянии между ними, а также для отключения радиаторов от трубопроводной сети без опорожнения системы отопления.

Условия эксплуатации

Раздельный узел нижнего подключения радиатора Stout 3/4"x3/4" (SVH-0005-000020) можно применять в двухтрубных системах водяного радиаторного отопления рабочим давлением до 10 атмосфер. Температура рабочей среды не должна превышать +120°C.

Конструкция

Устройство

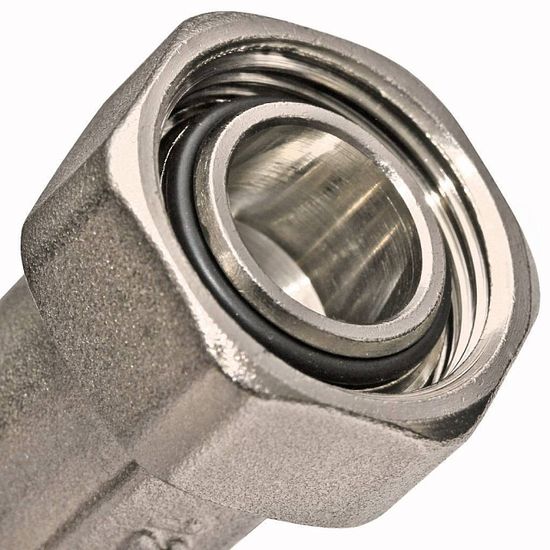

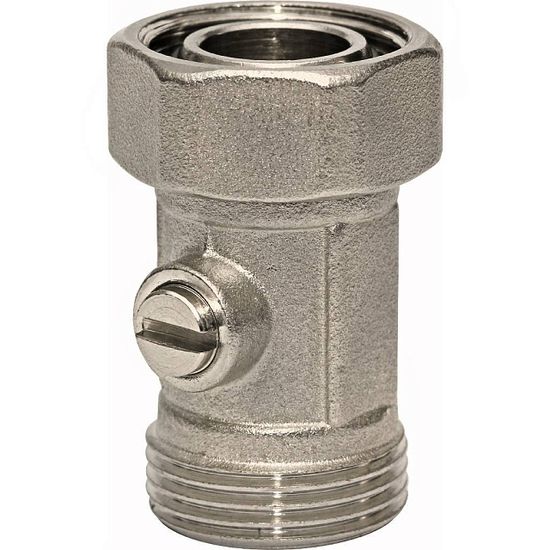

Одинарный запорно-присоединительный радиаторный клапан Stout состоит из латунного патрубка (6) со встроенным шаровым запорным краном. На патрубках радиатора клапан фиксируется при помощи накидной гайки (7), герметичность соединения обеспечивает кольцевое уплотнение (1), установленное на верхнем штуцере. (2).

Для соединения с трубопроводами системы отопления, нижняя часть клапана оборудована наружной резьбой для присоединения компрессионных фитингов типа «Евроконус».

У запорно-присоединительного клапана в угловом исполнении, корпус выполнен в виде угольника, что позволяет производить подключение радиатора к трубопроводам, скрытым в стенах. Для поворота шаровых кранов, на штоке запорного механизма выполнены шлицы под плоские предметы, например, монету, отвертку, нож и др.

Указания по монтажу и эксплуатации

• Монтаж запорно-присоединительных клапанов Stout в трубопроводной системе должен выполняться квалифицированными специалистами.
• Запорно-присоединительные клапаны Стаут должны эксплуатироваться при давлении и температуре, изложенных в настоящем паспорте.
• Запорно-присоединительные клапаны Stout одинарные устанавливаются на радиаторы с нижними присоединительными патрубками с любым межосевым расстоянием между ними;
• Исполнение клапана (прямой или угловой) выбирается в зависимости от места прокладки трубопроводов системы отопления.
• На патрубках радиаторов с резьбой 3/4" клапаны крепятся при помощи накидных гаек с максимальной силой затяжки - 35 Н·м.
• В случае применения радиаторов с присоединительными отверстиями, имеющими резьбу 1/2" клапаны устанавливаются через переходные адаптеры SFT-0049-000002.
• К клапанам могут присоединяться пластиковые, металлопластиковые и медные трубы с помощью компрессионных фитингов типа «Евроконус».
• При необходимости применения труб, на которых установлен присоединительный фитинг с плоским уплотнением, необходимо использовать переходник SFT-0049-000001. Тип фитинга выбирается в зависимости от материала и диаметра трубы.
• В соответствии с ГОСТ 12.2.063 п. 3.10, трубопроводная арматура не должна испытывать не соосность патрубков, не равномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода.
• В соответствии с СНиП 3.05.01 п. 2.8, отклонение соосности соединяемых трубопроводов не должны превышать 3мм при длине до 1 м плюс 1 мм на каждый последующий метр.
• После осуществления монтажа необходимо провести испытания на герметичность соединений в соответствии с требованиями ГОСТ 24054 и ГОСТ 25136.
• Внимание! При монтаже и эксплуатации запорно-присоединительных клапанов Stout применение рычажных газовых ключей категорически запрещено!

Документация

1. Техпаспорт на одинарные радиаторные узлы Stout (открыть PDF-файл)
2. Декларация таможенного союза до 2030 года (открыть PDF-файл)

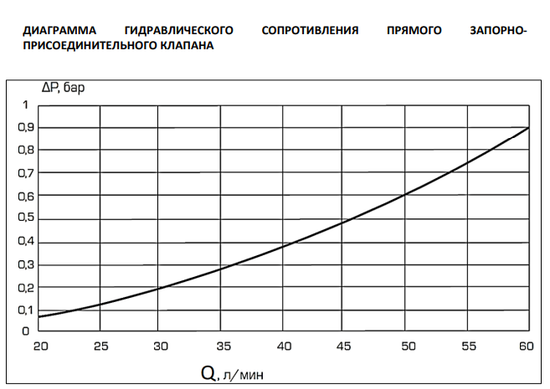

Технические характеристики
