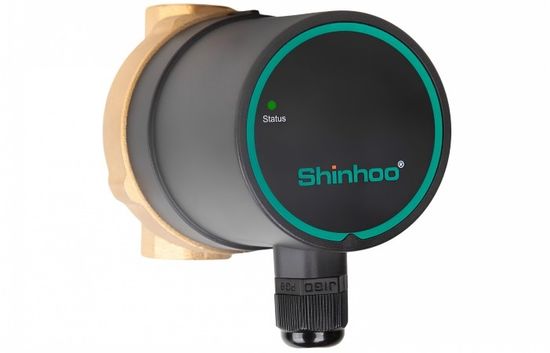

Циркуляционный насос для ГВС Shinhoo Instant 15-1.5 II BL (71311001)

Циркуляционный насос для ГВС Shinhoo Instant 15-1.5 II BL (71311001) предназначен для циркуляции горячей воды в системах водоснабжения частных домов и квартир.

График рабочих параметров насоса

Насосы подходят для использования в открытых и закрытых системах. Предназначены монтажа внутри помещения.

Проточная часть этих насосов выполнена из коррозионностойкой латуни в целях защиты от химического контакта с перекачиваемой горячей водой. Насосы работают энергоэффективно и бесшумно благодаря современному двигателю на постоянных магнитах.

Уменьшенная монтажная длина и компактные размеры этих насосов позволят встроить их в контур рециркуляции даже в самых тесных условиях. В случае необходимости разъёмная конструкция корпуса позволит без труда прочистить проточную часть насоса.

Конструкция насосов "Инстант" позволяет отсоединить двигатель насоса от корпуса для упрощения проведения технического обслуживания. Подшипник ротора смазывается перекачиваемой жидкостью.

Детали, находящиеся в контакте с перекачиваемой жидкостью, изолированы от статора, который находится в герметичном кожухе из нержавеющей стали.

Уменьшение трения в подшипнике и отсутствие люфта обеспечивает значительное снижение потребляемой мощности и шума.

Электродвигатель имеет защиту полного электрического сопротивления и тепловую защиту. Для работы электродвигателя дополнительная защита не требуется.

Защита от сухого хода

В насосах серии INSTANT предусмотрена защита от «сухого» хода. Её принцип работы основан на смещении сферического ротора при работе без воды.

Когда улитка насоса заполнена жидкостью, вода прижимает ротор, фиксируя его положение в пространстве. Если насос работает без воды, улитка насоса заполняется воздухом, в котором ротор теряет своё фиксированное положение. В результате создаваемое ротором магнитное поле тоже смещается в пространстве и в измеряемой точке меняет своё значение намагниченности. Двигатель насоса это распознаёт и останавливается.

Как только ротор возвращается в своё исходное положение, двигатель снова запускается и снова отключится, если воды в насосе всё ещё нет. В условиях отсутствия воды в системе, насос будет работать в частых циклах включения– выключения, пока в системе не появится вода, либо насос вручную не будет отключен от сети электропитания.

Такой режим работы не приведёт к перегреву двигателя насоса, ввиду его малой мощности и отсутствия нагрузки. За счёт такой периодической работы значительно снижается трение и износ подшипника ротора, таким образом обеспечивается защита насоса от критических повреждений из-за работы без воды.

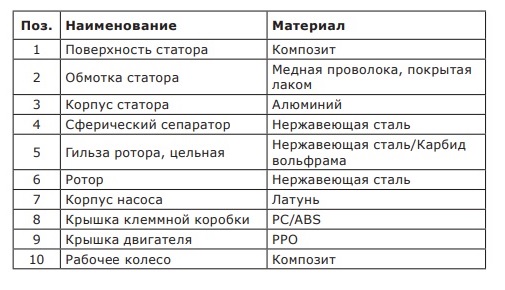

Материалы насоса

Условия эксплуатации

Циркуляционные насосы Shinhoo серии Basic S можно использовать совместно со следующими типами жидкостей:

• чистые, невязкие, неагрессивные и невзрывоопасные жидкости без твёрдых включений или волокон;
• охлаждающие жидкости без содержания минеральных масел;
• ,ытовая горячая вода жёсткостью до 14 °dH с температурой до +110 °С4
• умягченная вода.

Температура перекачиваемой среды должна составлять от +2°C до +110°C. Максимальное рабочее давление PN – 10 бар.

Рекомендуется поддерживать температуру от +50 до +60 °С, чтобы свести к минимуму отложение известковых осадков и предотвратить появление легионеллы.

Указания по монтажу

• Циркуляционные насосы должны быть надёжно закреплены на месте эксплуатации для обеспечения их использования без опасности опрокидывания, падения или неожиданного перемещения.
• Насос всегда должен устанавливаться так, чтобы вал электродвигателя находился в горизонтальном положении.
• Для насосов INSTANT недопустимо положение, когда электрический разъем находится сверху.

Документация

1. Насосы Shinhoo - Каталог продукции (открыть PDF-файл)
2. Декларация о соответствии до 2028 г. (открыть PDF-файл)

Технические характеристики
