Труба Valtec 20x2,0 мм. PEX-EVOH для тёплого пола из сшитого полиэтилена (VP2020.3.100)
Заказать звонок

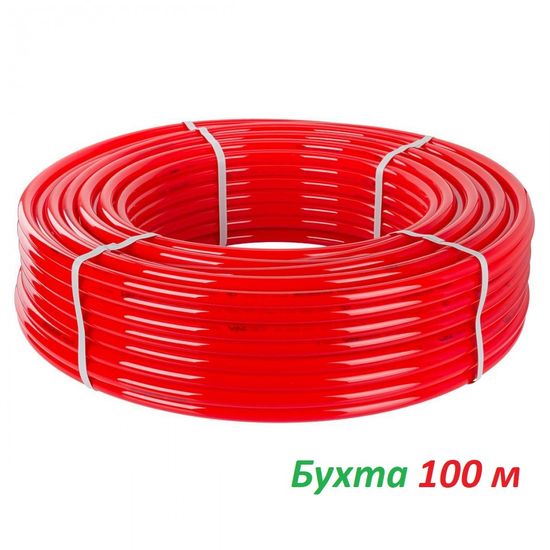

Труба Valtec 20x2,0 мм. PEX-EVOH из сшитого полиэтилена для тёплого пола бухта 100 м. (VP2020.3.100)

Труба Valtec 20x2,0 мм. PEX-EVOH из сшитого полиэтилена для тёплого пола бухта 100 м. (VP2020.3.100)
Valtec
Артикул: VP2020.3.100
126 руб

СКИДКА 10% при заказе через корзину!

Доставка по г. Москве в пределах МКАД: 500 р.

Цена указана за 1 м. комплект поставки бухта 100 м.
Сумма заказа:
126 руб

Труба из сшитого полиэтилена Valtec PEX-EVOH 16х2.0 в бухте 100 м (арт. VP2020.3.100) применяется в квартирные системах хозяйственно-питьевого в водоснабжения, системах напольного отопления, "тёплых стен", подогрева открытых площадок.

Конструкция

Труба VALTEC PEX-EVOH 20 мм представляет собой трубу из сшитого полиэтилена высокой плотности, подвергнутого сшивке силановым способом (PEX-b).

Возникновение объёмных связей между молекулами при сшивке методом PEX-b повышает термическую стойкость и прочность полимера.

Снаружи PEX-трубы VALTEC покрыты слоем этиленвинилола EVOH (формального сополимера этилена и винила, получаемого при совместной полимеризации этилена и винилацетата), который предотвращает диффузию молекул кислорода.

Преимущества труб из сшитого полиэтелена Валтек PEX(b) со слоем EVOH

Трубы Валтек из сшитого полиэтилена обладают малым гидравлическим сопротивлением, не подвержены коррозии, зарастанию, инертны химически и электрически, обладают упругостью, температурной памятью, не разрушаются при замерзании воды.

Условия эксплуатации металлополимерных труб Valtec PEX-EVOH 20x2.0 из сшитого полиэтилена

Металлопластиковые трубы Valtec PEX-EVOH 20x2.0 разрешается использовать для классов эксплуатации 1, 2, 4, 5, ХВ.

Рабочее давление при +90°С - 6 бар; рабочее давление при +80°С - 8 бар; рабочее давление при +70°С - 10 бар; рабочее давление при +20°С - 14 бар. Максимальная кратковременно допустимая температура составляет +95°С.

Срок службы трубы при соблюдении паспортных условий эксплуатации составляет 50 лет.

Указания по монтажу труб Valtec из сшитого полиэтилена PEX(b)-EVOH

  • В качестве соединителей для труб рекомендуется использовать пресс-фитинги Valtec серии VTm.200. Для соединений стандартов «конус» и «евроконус» могут использоваться обжимные соединители Валтек VTc.4410 и VTc.709.
  • Монтаж труб должен осуществляться при температуре окружающей среды не ниже +10°С специально предназначенным для этого инструментом.
  • Не допускаются сплющивания и переломы трубопровода во время монтажа. При «заломе», испорченный участок трубы должен быть удалён.
  • Бухты труб, хранившиеся или транспортировавшиеся при температуре ниже 0°С, должны быть перед раскаткой выдержаны в течение 24 ч при температуре не ниже +10°С.
  • Свободные концы труб Валтек необходимо закрывать заглушками во избежание попадания грязи и мусора в трубу.
  • Бухты труб, хранившиеся или транспортировавшиеся при температуре ниже 0°С, должны быть перед раскаткой выдержаны в течение 24 ч при температуре не ниже +10°С
  • Свободные концы труб необходимо закрывать заглушками во избежание попадания грязи и мусора в трубу.
  • При изгибании трубы с радиусом, близким к предельному (5D), рекомендуется предварительно разогревать трубу до температуры +130°С строительным феном.
  • Во избежание выпрямления согнутого участка трубы при прогреве (эффект памяти), в местах поворота трубы следует крепить хомутами или скобами с шагом 10 см.
  • Трубопровод напольного отопления должен заливаться бетонным раствором или закрываться покрытием только после проведения гидравлических испытаний на герметичность. Труба при заливке должна находиться под давлением 0,3 МПа;
  • Минимальная высота заливки раствора над поверхностью трубы должна быть не менее 3 см.
  • Расстановку неподвижных опор на трубопроводе следует проектировать в строгом соответствии с указаниями СП 41-102-98.
  • Механическое повреждение слоя EVOH увеличивает кислородопроницаемость трубопровода.
  • Трубу следует защищать от воздействия прямых солнечных лучей.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)
  2. Пособие по монтажу трубопроводов VALTEC (открыть PDF-файл)
  3. Свидетельство о госрегистрации полиэтиленовых труб Валтек (открыть PDF-файл)
  4. Сертификат соответствия до 2022 г. (открыть PDF-файл)

Технические характеристики

ПроизводительValtec
СерияVP2020
АртикулVP2020.3.100
Категория товаратруба из сшитого полиэтилена
Формула трубыPEX-EVOH
Цвет трубыкрасный
Область применениясистемы водоснабжения и водяного низкотемпературного отопления
Рабочая средавода и растворы гликолей
Наружный диаметр трубы20 мм
Толщина трубы2.0 мм
Внутренний диаметр трубы16 мм
Толщина слоя EVOH50 мкм
Толщина клеевого слоя50 мкм
Длина трубы в бухте100 м
Рабочее давление при +90°С6 бар
Рабочее давление при +80°С8 бар
Рабочее давление при +70°С10 бар
Рабочее давление при +20°С14 бар
Разрушающее давление при +20°C24 бара
Разрушающее давление при +80°C13 бар
Температура рабочей средыдо +90°C
Кратковременно допустимая температура+95°C
Коэффициент температурного расширения0,19 мм/(м·К)
Плотность слоя PE-X940 кг/м3
Плотность слоя EVOH1190 кг/м3
Относительное удлинение при разрыве400%
Кислородопроницаемость0,1 мг/м3
Массовая доля летучих веществ в сырье<0,035
Теплопроводность0,38 Вт/(м·К)
Группа горючестиГ4
Группа воспламеняемостиВ3
Дымообразующая способностьД3
Класс токсичности продуктов горенияТ3
Минимальный радиус изгиба вручную100 мм
Шероховатость внутренней поверхности0,007 мм
Способ сшивки полиэтиленаb (органосиланидный)
Степень сшивки основного материала>65%
Объём жидкости в 1 погонном метре0,201 л
Масса 1 погонного метра122 г
Вес бухты12,2 кг
Срок службы50 лет
Официальная гарантия производителя10 лет
Страна происхождения брендаИталия/Россия
Страна производстваИталия или Китай
