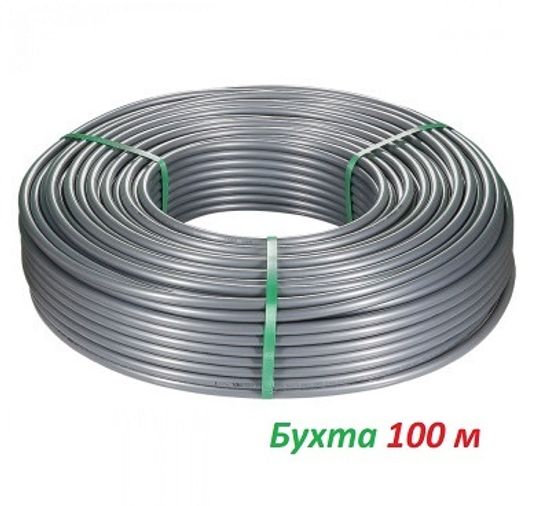

Труба Valtec из сшитого полиэтилена 16x2,2 мм PEXa-EVOH серая в бухте 100 м (VA1622.3.C.100) - 1 м

Труба Valtec из сшитого полиэтилена 16x2,2 мм PEXa-EVOH серая в бухте 100 м (VA1622.3.C.100) - 1 м
Valtec
Артикул: VA1622.3.C.100
77 руб

СКИДКА 10% при заказе через корзину!

Доставка по г. Москве в пределах МКАД: 500 р.

Цена указана за 1 м. комплект поставки бухта 100 м.
Сумма заказа:
77 руб

Труба из сшитого полиэтилена Valtec PEXa-EVOH 16х2.2 в бухте 100 м (арт. VA1622.3.C.100) применяется в системах питьевого и хозяйственно-питьевого назначения, горячего водоснабжения, водяного отопления, системах водяного тёплого пола и стен, почвенного подогрева, а также в составе технологических трубопроводов.

Труба Valtec VA1622.3.C.100 изготавливается в Китае.

Конструкция

Труба Valtec PEXa-EVOH 16х2.2 мм серая изготовлена из полиэтилена PEX-а пероксидным способом, покрытого наружным защитным слоем из этиленвинилгликоля (EVOH). Наружный и внутренний слои связаны между собой прослойкой эластичного клея.

PEX-А - это пероксидный способ сшивки труб. Он отличается самой большой гибкостью и самым высоким процентом сшивки (>70%) среди всех PEX труб. Трубы из сшитого полиэтилена, изготовленные с помощью метода PEXa, обладают хорошей молекулярной памятью (могут принять форму ровной трубы после разматывания из бухты). Прочность клеевого соединения слоёв составляет 50 Н /10 мм.

Условия эксплуатации металлополимерных серых труб Valtec PEX(a)-EVOH 16x2.2 из сшитого полиэтилена

Металлопластиковые трубы Valtec PEXa-EVOH 16x2.2 разрешается использовать для классов эксплуатации 1, 2, 4, 5, ХВ.

Номинальное давление составляет 16 бар, рабочее давление 10 бар. Температура рабочей среды должна находиться в пределах до +95°С. Максимальная кратковременно допустимая температура составляет +110°С.

Срок службы трубы при соблюдении паспортных условий эксплуатации составляет 50 лет.

Указания по монтажу серой трубы Valtec из сшитого полиэтилена PEX(a)-EVOH

  • Монтаж труб PEXa-EVOH производится с помощью аксиальных фитингов серий Valtec VTm.400.G и VTm.400.BG , а также коллекторного фитинга Valtec VT.4410.NE.1622.
  • Монтаж труб должен осуществляться при температуре окружающей среды не ниже +10°С специально предназначенным для этого инструментом.
  • Не допускаются сплющивания и переломы трубопровода во время монтажа. При «заломе», испорченный участок трубы должен быть удалён.
  • Бухты труб, хранившиеся или транспортировавшиеся при температуре ниже 0°С, должны быть перед раскаткой выдержаны в течение 24 ч при температуре не ниже +10°С.
  • Свободные концы труб Валтек необходимо закрывать заглушками во избежание попадания грязи и мусора в трубу.
  • Бухты труб, хранившиеся или транспортировавшиеся при температуре ниже 0°С, должны быть перед раскаткой выдержаны в течение 24 ч при температуре не ниже +10°С
  • Свободные концы труб необходимо закрывать заглушками во избежание попадания грязи и мусора в трубу.
  • При изгибании трубы с радиусом, близким к предельному (5D), рекомендуется предварительно разогревать трубу до температуры +130°С строительным феном.
  • Во избежание выпрямления согнутого участка трубы при прогреве (эффект памяти), в местах поворота трубы следует крепить хомутами или скобами с шагом 10 см.
  • Трубопровод напольного отопления должен заливаться бетонным раствором или закрываться покрытием только после проведения гидравлических испытаний на герметичность. Труба при заливке должна находиться под давлением 0,3 МПа;
  • Минимальная высота заливки раствора над поверхностью трубы должна быть не менее 3 см.
  • Расстановку неподвижных опор на трубопроводе следует проектировать в строгом соответствии с указаниями СП 41-102-98.
  • Механическое повреждение слоя EVOH увеличивает кислородопроницаемость трубопровода.
  • После монтажа система должна быть подвергнута гидравлическому испытанию статическим давлением, в 1,5 раза превышающим рабочее, но не менее 6 бар.

Документация

  1. Труба VALTEC PEXa-EVOH из сшитого полиэтилена - Технический паспорт изделия (открыть PDF-файл)
  2. Сертификат соответствия до 2022 г. (открыть PDF-файл)
  3. Свидетельство о госрегистрации (открыть PDF-файл)

Технические характеристики

ПроизводительValtec
СерияVA1622
АртикулVA1622.3.C.100
Категория товаратруба из сшитого полиэтилена
Формула трубыPEXa-EVOH
Цвет трубысерый
Область применениясистемы радиаторного отопления,
системы питьевого и хозяйственно-питьевого водоснабжения,
системы водяных тёплых полов,
технологически трубопроводы
Рабочая средавода и растворы гликолей
Наружный диаметр трубы16 мм
Толщина трубы2.2 мм
Внутренний диаметр трубы11,6 мм
Толщина слоя EVOH50 мкм
Толщина клеевого слоя50 мкм
Длина трубы в бухте100 м
Коэффициент SDR7.4
Номинальное давление16 бар
Рабочее давление10 бар
Температура рабочей средыдо +95°C
Рабочая температура при давлении 10 барот 0°C до +95°C
Кратковременно допустимая температура+110°C
Коэффициент температурного расширения0,19 мм/(м·К)
Удельная теплоёмкость материала стенок1920 Дж/(кг·K)
Плотность слоя PE-X940 кг/м3
Плотность слоя EVOH1190 кг/м3
Относительное удлинение при разрыве400%
Температура размягчения по Вику+130°C
Кислородопроницаемость<0,1 мг/м3
Массовая доля летучих веществ в сырье<0,035
Стойкость к расслоению клеевого соединения>50 Н / 10 мм
Теплопроводность0,38 Вт/(м·К)
Группа горючестиГ4
Группа воспламеняемостиВ3
Дымообразующая способностьД3
Класс токсичности продуктов горенияТ3
Класс эксплуатации1, 2, 4, 5, ХВ
Минимальный радиус изгиба вручную80 мм
Шероховатость внутренней поверхности0,007 мм
Способ сшивки полиэтиленаa (пероксидный)
Степень сшивки основного материала>70%
Объём жидкости в 1 погонном метре0,106 л
Масса 1 погонного метра92 г
Вес бухты9,2 кг
Срок службы50 лет
Официальная гарантия производителя10 лет
Страна-родина брендаРоссия
Страна производстваКитай
