Труба Elsen Elspipe 20x2.0 мм. PE-Xa из сшитого полиэтилена для тёплого пола 120 м. (EPF20.2011-120) разработана для применения в низкотемпературных системах отопления, водо- и холодоснабжения с максимальным давлением 0,6 МПа.
Условия эксплуатации
Красные трубы Elsen Elspipe PE-Xa/EVOH могут применяться во внутридомовых системах холодного и горячего водоснабжения и в системах отопления с максимальной температурой +95°C Труба для низкотемпературного отопления Элсен выдерживает давление в системе до 6 бар.
Преимущества трубы Elsen Elspipe из сшитого полиэтилена PE-Xa с защитным слоем EVOH
- труба Элсен изготавливается с чётким соблюдением всех условий производственного процесса и проходит трёхступенчатый контроль качества, в том числе на разрыв, на растяжение и на циклы нагрев/охлаждение;
- труба Elsen Elspipe PE-Xa/EVOH идеально подходят для прокладки систем горячего и холодного водоснабжения, а также прокладки систем отопления;
- отсутствие коррозии благодаря кислородозащитному слою EVOH;
- отличные показатели молекулярной памяти, благодаря которым труба имеет способность восстанавливать первоначальную форму после деформаций, таких как перегибы, надломы, цикл «заморозка-разморозка»;
- возможность исправить заломы или выполнить изгибы трубы с помощью строительного фена;
- увеличенная гарантия - 10 лет;
- срок службы до 50 лет (при условии применения с фитингами Elsen).

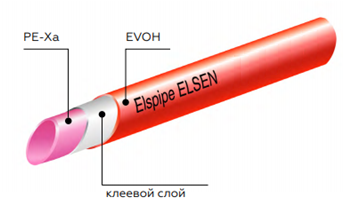

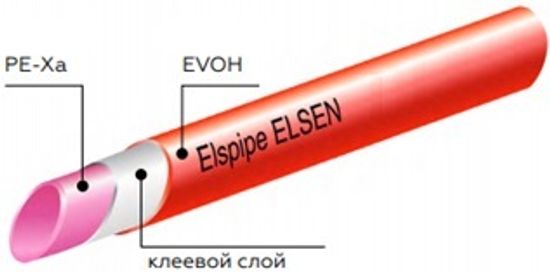

Конструкция трубы
| Рабочий слой труб Elsen Elspipe 20x2.0 изготовлен из сшитого пероксидным методом полиэтилена PE-Xa. Степень сшивки составляет более 70%. Наружный слой трубы, предотвращающий диффузию кислорода, выполнен из поливинилэтилена EVOH (формального сополимера этилена и винила, получаемого при совместной полимеризации этилена и винилацетата). Наружный слой EVOH и внутренний слой PE-Xa связаны друг с другом клеевым высокоэластичным слоем. Благодаря прекрасным показателям "молекулярной памяти" красная труба Elsen Elspipe PE-Xa легко принимает ровную форму после разматывания из бухты. При возникновении заломов их можно выправить строительным феном, предварительно прогрев трубу до +130°C. |
Указания по монтажу труб Elsen Elspipe PEXa
- Монтаж труб должен осуществляться при температуре окружающей среды не ниже +10°С специально предназначенным для этого инструментом.
- Не допускаются сплющивания и переломы трубопровода во время монтажа. При «заломе», испорченный участок трубы должен быть удален.
- Бухты труб, хранившиеся или транспортировавшиеся при температуре ниже 0°С, должны быть перед раскаткой выдержаны в течение 24 ч при температуре не ниже +10°С.
- Свободные концы труб необходимо закрывать заглушками во избежание попадания грязи и мусора в трубу.
- При изгибании трубы с радиусом более 4D, рекомендуется предварительно разогревать трубу до температуры +130°С строительным феном. Гнуть трубу следует с применением пружинного кондуктора (наружного или внутреннего)
- Во избежание выпрямления согнутого участка трубы при прогреве (эффект памяти), в местах поворота трубы следует крепить хомутами или скобами с шагом 10 см.
- Трубопровод напольного отопления должен заливаться бетонным раствором или закрываться покрытием только после проведения гидравлических испытаний на герметичность. Труба при заливке должна находиться под давлением 0,3 МПа;
- Минимальная высота заливки раствора над поверхностью трубы должна быть не менее 3 см.
- Расстановку неподвижных опор на трубопроводе следует проектировать в строгом соответствии с указаниями СП 41-102-98.
- Трубу следует защищать от воздействия прямых солнечных лучей.
Порядок монтажа трубы с помощью аксиальных фитингов Elsen Monolit
Документация
Технические характеристики
| Производитель | Elsen |
| Тип | труба из сшитого полиэтилена |
| Формула трубы | PE-Xa/EVOH |
| Цвет | красный |
| Серия | EPF |
| Артикул | EPF20.2011-120 |
| Область применения | низкотемпературные системы отопления, водо- и холодоснабжения |
| Наружный диаметр трубы | 20 мм |
| Толщина трубы | 2,0 мм |
| Внутренний диаметр трубы | 16 мм |
| Минимальный радиус изгиба вручную | 100 мм |
| Длина трубы в бухте | 120 м |
| Рабочая среда | вода и растворы гликолей до 40% |
| Рабочее давление | до 6 бар |
| Рабочая температура | до +95°C |
| Максимально допустимая кратковременная температура | +100°C |
| Температура текучести (размягчения) | +130°C |
| Степень сшивки основного материала | >70% |
| Плотность | 0,935 г/см3 |
| Коэффициент температурного расширения | 0,18 мм/(м·К) |
| Шероховатость внутренней поверхности | 0,007 мм |
| Теплопроводность | 0,4 Вт/(м·К) |
| Относительное удлинение при разрыве | >400% |
| Предел прочности | > 25 МПа |
| Кислородопроницаемость | <0,1 мг/м3 |
| Температура воздуха при монтаже | от +10°C |
| Массовая доля летучих веществ | <0,035% |
| Группа горючести | Г4 |
| Группа воспламеняемости | В3 |
| Дымообразующая способность | Д3 |
| Класс токсичности продуктов горения | Т3 |
| Страна-родина бренда | Италия |
| Страна производства | Швеция |
| Официальная гарантия производителя | 10 лет |
| Срок службы | 50 лет |
