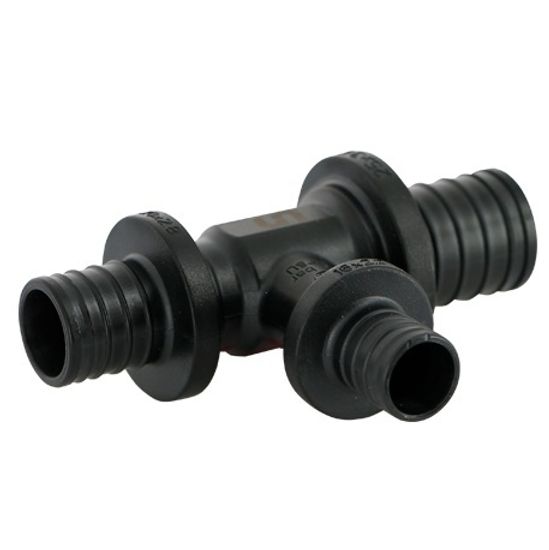

Тройник аксиальный переходной из PPSU Uni-Fitt 25 х 20 х 25 мм (746P8780)

Тройник аксиальный переходной из PPSU Uni-Fitt 25 х 20 х 25 мм (746P8780)
Uni-Fitt
Артикул: 746P8780
541 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 3 года

Сумма заказа:
541 руб

Переходной аксиальный тройник из PPSU Uni-Fitt 25 x 20 x 25 мм (746P8780) предназначен для соединения полимерных труб PEX-а в системах отопления, холодного или горячего водоснабжения. Относится к неразборным соединениям, т.е. соединение фитинга с трубой не подлежит разборке.

Системы с использованием аксиальных фитингов Юнифитт допускается использовать для скрытой прокладки трубопровода, т.к. фитинг не нуждается в дополнительном обслуживании в течение всего срока эксплуатации трубопровода.

Совместимые размеры труб

Аксиальные фитинги Юни-Фитт совместимы с PEX-трубами, имеющими размеры 16 (2,2), 20 (2,8), 25 (3,5), 23 (4,4) мм.

Допустимые комбинации фитинга и гильзы

✔ фитинг PPSU + полимерная гильза
✔ латунный фитинг + полимерная гильза
✔ латунный фитинг + латунная гильза

✖ фитинг PPSU + латунная гильза

Условия эксплуатации

Надвижные фитинги Uni-Fitt разрешается использовать в системах с давлением не более 10 атмосфер. Температура теплоносителя может составлять от -20°C до +95°C.

Указания по монтажу

Монтаж труб и фитингов должен осуществляться при температуре окружающей среды не ниже +10°С; трубы и фитинги, хранившиеся или транспортировавшиеся при температуре ниже 0°С, должны быть перед монтажом выдержаны в течение 24 часов при температуре не ниже +10°С.

Монтаж необходимо производить инструментом исправным, чистым, с соответствующими насадками, в соответствии с инструкцией по применению.

Порядок монтажа

Порядок монтажа надвижных фитингов Uni-Fitt

  1. отрезать полимерную трубу нужной длины, строго перпендикулярно оси трубы. Длина прямого участка трубы должна составлять как минимум три длины гильзы;
  2. установить гильзу на трубу (гильза не имеет внутренней фаски);
  3. расширить конец трубы с помощью ручного или автоматического инструмента– расширителя с насадкой, соответствующей типу и размеру трубы. При этом минимальное расстояние от развальцовываемого конца трубы до надвигаемой гильзы должно равняться двукратной длине гильзы. Расширение производится двукратно, с поворотом инструмента на 30°;
  4. без промедления вставить фитинг в трубу до конца и подвести гильзу к фитингу;
  5. вставить запрессовываемое соединение в соответствующие насадки ручного или автоматического запрессовочного инструмента;
  6. аксиально запрессовывать фитинг ручным или автоматическим инструментом до тех пор, пока гильза не достигнет фланца фитинга.

Документация

  1. Паспорт на аксиальные фитинги Юнифитт из PPSU (открыть PDF-файл)

Технические характеристики

ПроизводительUni-Fitt
Серия746P
Артикул746P8780
Тип фитингатройник
Назначениедля металлополимерных труб
Способ соединения с трубопроводомаксиальная запрессовка
Диаметр трубопровода25 мм
Материал фитингаPPSU
Рабочее давление10 бар
Рабочая температураот -20°C до +95°C
Температура монтажаот -10°C до +50°C
Официальная гарантия производителя3 года
Страна-родина брендаРоссия
Страна производстваИталия
