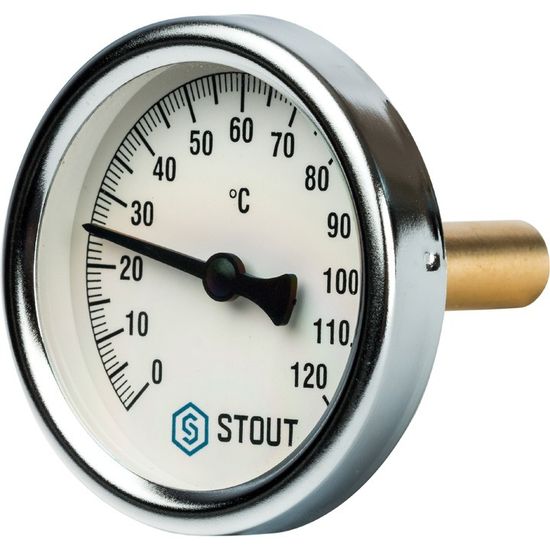

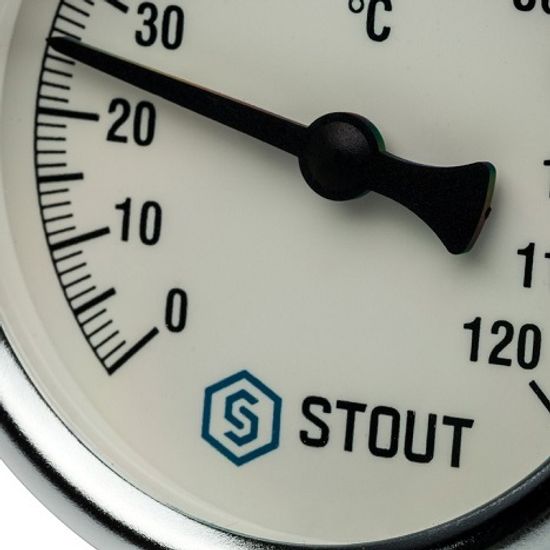

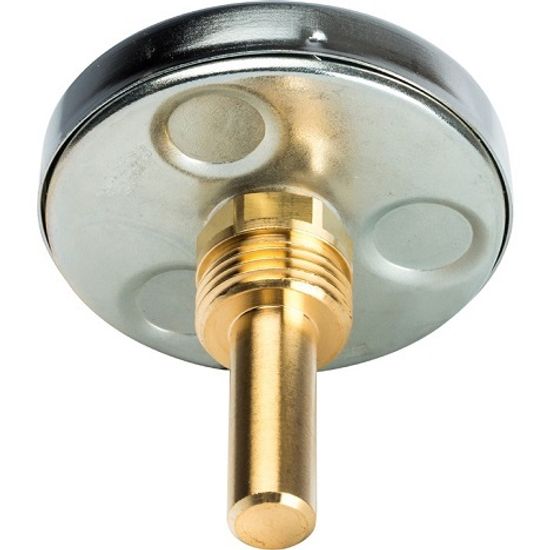

Термометр биметаллический Stout 1/2", +120°С, 63 мм с погружной гильзой 50 мм (SIM-0001-635015)
Заказать звонок

Термометр биметаллический Stout 1/2", +120°С, 63 мм с погружной гильзой 50 мм (SIM-0001-635015)

Термометр биметаллический Stout 1/2", +120°С, 63 мм с погружной гильзой 50 мм (SIM-0001-635015)
Stout
Артикул: SIM-0001-635015
474 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
474 руб

Биметаллический термометр Stout 1/2", +120°С, 63 мм с погружной гильзой 50 мм (SIM-0001-635015) предназначен для мониторинга температуры рабочей среды в системах отопления, горячего и холодного водоснабжения, тепло- и холодоснабжения вентиляционных установок.

Принцип работы биметаллических погружных термометров Стоут SIM-0001

Термочувствительный элемент биметаллического термометра Stout представляет собой пластину, выполненную из двух спрессованных друг с другом различных металлов, имеющих разные коэффициенты линейного расширения. Пружина погружного термометра цилиндрическая и находится в полом штоке прибора. Пружина одним концом прикреплена к штоку погружного термометра, а другой конец пружины жёстко соединен со стрелкой термометра. При изменении температуры пружина раскручивается или сжимается, поворачивая за собой стрелку.

Конструкция погружного биметаллического термометра Stout

Конструкция погружного биметаллического термометра Stout

1 - Корпус из оцинкованной стали
2 - Кольцо их хромированной стали
3 - Защитное стекло из акрила
4 - Циферблат из алюминия
5 - Стрелка из пластика
6 - Термочувствительный элемент (биметаллическая спираль)
7 - Погружная гильза из латуни

Указания по монтажу погружных термометров Стаут

  • Монтаж биметаллических термометров Stout в трубопроводной системе следует производить в соответствии с требованиями (СП 30. 13330.2012, СП 60.13330.2016, СП 31-106-2002, СП 73.13330.2016).
  • Биметаллические термометры Stout должны эксплуатироваться при давлении и температуре, изложенных в настоящем паспорте.
  • Термометры Стаут следует располагать в местах, доступных для визуализации и обслуживания.
  • Термометр погружного исполнения применяется, если возможно полное погружение защитной гильзы в измеряемую среду при её давлении, не превышающем допустимых значений. В иных случаях следует использовать накладной термометр.
  • Погружной термометр вставляется в специальную резьбовую гильзу, которая вкручивается в бобышку, предусмотренную на трубопроводе или оборудовании в месте, удобном для наблюдения за показаниями термометра. При этом с целью исключения искажений в показаниях термометра рекомендуется его погружной шток смазать специальной термопастой для обеспечения контакта между штоком и защитной гильзой.
  • Для уплотнения резьбы могут использоваться любые материалы, разрешенные (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий».
  • При монтаже и эксплуатации погружных биметаллических термометров Stout, применение рычажных газовых ключей категорически запрещено.
  • После осуществления монтажа необходимо провести испытания на герметичность соединений с соблюдением правил (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий» пункт 7.3.

Документация

  1. Термометры Stout SIM-0001 и SIM-0002 (открыть PDF-файл)
  2. Листовка "Контрольно-измерительные приборы Stout" (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSIM-0001
АртикулSIM-0001-635015
Типтермометр
Рабочая средавода, растворы гликолей
Способ соединения с трубопроводомтрубная резьба
Присоединительный размерG 1/2"
Диаметр прибора63 мм
Температура рабочей средыот 0°C до +120°C
Номинальное давление PNдо 10 бар
Длина гильзы50 мм
Класс точности термометра2.0
Степень электрической защитыIP41
Материал корпусаоцинкованная сталь
Материал циферблатаалюминий с чёрной шкалой
Материал стеклаакрил
Температура окружающей средыот -20°C до +60°C
Температура транспортировки и храненияот -20°C до +60°C
Вес106 г
Срок службы10 лет
Официальная гарантия производителя2 года
Страна-родина брендаРоссия
Страна производстваГермания
