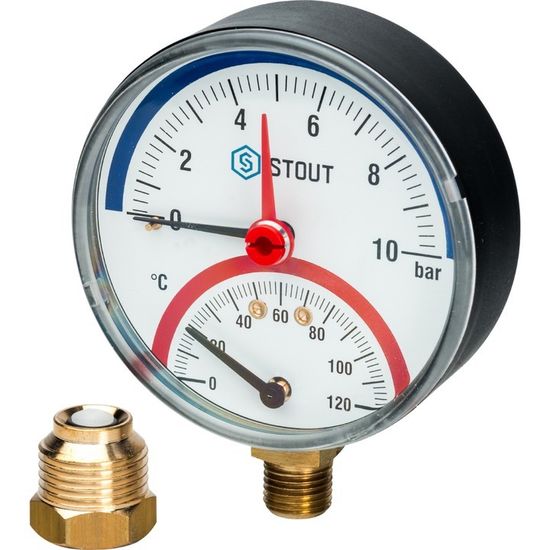

Термоманометр радиальный Stout 1/2", 10 бар, +120°С, 80 мм с запорным клапаном (SIM-0006-801015)
Заказать звонок

Термоманометр радиальный Stout 1/2", 10 бар, +120°С, 80 мм с запорным клапаном (SIM-0006-801015)

Термоманометр радиальный Stout 1/2", 10 бар, +120°С, 80 мм с запорным клапаном (SIM-0006-801015)
Stout
Артикул: SIM-0006-801015
2 366 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
2 366 руб

Радиальный термоманометрStout 1/2", 10 бар, +120°С, 80 мм с запорным клапаном (SIM-0006-801015) предназначен для одновременного мониторинга давления и температуры рабочей среды в системах отопления, горячего и холодного водоснабжения, тепло- и холодоснабжения вентиляционных установок.

Принцип работы термоманометров Stout SIM-0006

Чувствительный элемент термометра представляет собой пластину, выполненную из двух спрессованных друг с другом различных металлов, имеющих разные коэффициенты линейного расширения. Пружина одним концом прикреплена к штоку, другой конец пружины жестко соединен со стрелкой термометра. При изменении температуры пружина раскручивается, поворачивая за собой стрелку.

Внутренняя полость пружины манометра соединена с измеряемой средой трубопровода через присоединительный патрубок. Упругая деформация пружины уравновешивается давлением измеряемой среды. При изменении давления пружина изгибается, ее линейное движение с помощью передаточного механизма преобразуется в движение указывающей стрелки прибора. В корпус присоединительного штуцера встроен отсечной клапан. Он запирает выход измеряемой среды в случае демонтажа прибора.

Конструкция термоманометров Stout SIM-0006

Конструкция

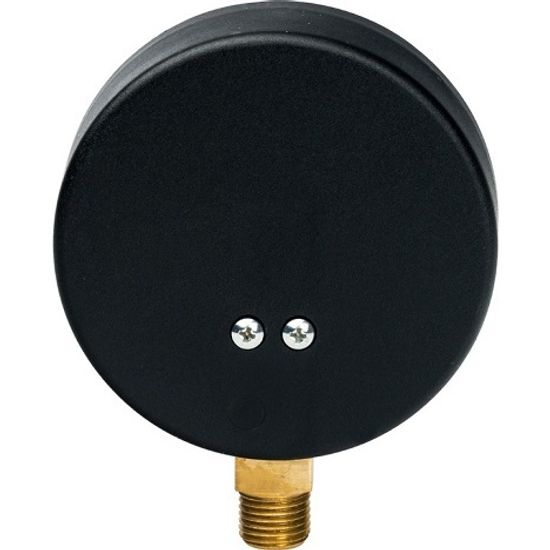

1 - Корпус из пластика ABS
2 - Защитное стекло из акрила

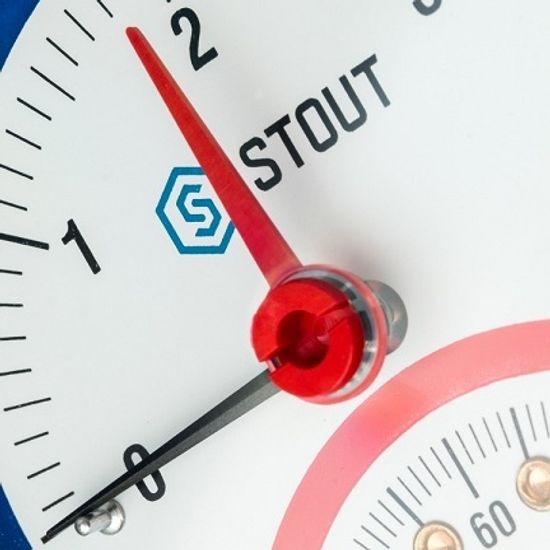

3 - Циферблат из алюминия
4 - Стрелка из пластика
5 - Термочувствительный элемент (биметаллическая спираль)
6 - Датчик давления (трубчатая пружина Бурдона)

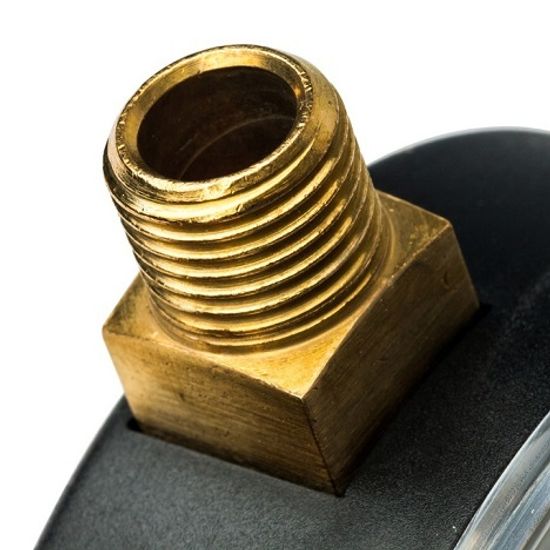

7 - Присоединительный патрубок из латуни

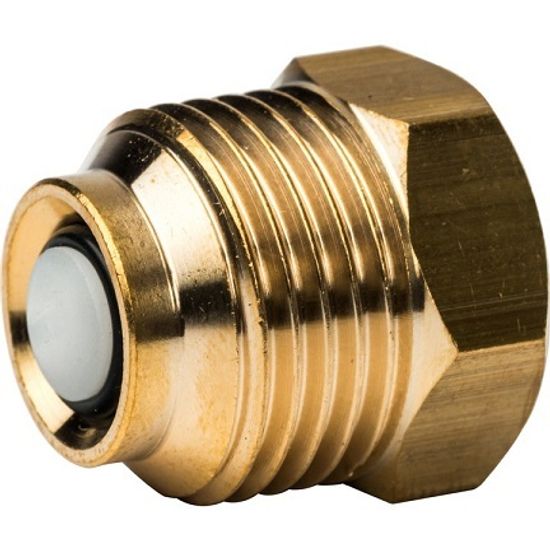

8 - Присоединительный штуцер из латуни

Рекомендации по монтажу термоманометров Стаут

  • Монтаж термоманометров Stout в трубопроводной системе следует производить в соответствии с требованиями (СП 30. 13330.2012, СП 60.13330.2016, СП 31-106-2002, СП 73.13330.2016).
  • Монтаж термоманометров в трубопроводной системе должен выполняться квалифицированными специалистами.
  • Термоманометры Stout должны эксплуатироваться при давлении и температуре, изложенных в настоящем паспорте.
  • Термоманометры следует располагать в местах, доступных для визуализации и обслуживания.
  • Термоманометр вкручивается в бобышку, либо специальный 3-х ходовой кран в положении, удобном для наблюдения за показаниями прибора.
  • Для уплотнения резьбы могут использоваться любые материалы, разрешенные (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий».
  • Закручивать термоманометр при монтаже следует только за шестигранную часть его штуцера, с использованием рожкового гаечного ключа, не допуская приложения каких-либо усилий к корпусу манометра.
  • При монтаже и эксплуатации термоманометров Stout, применение рычажных газовых ключей категорически запрещено.
  • После осуществления монтажа необходимо провести испытания на герметичность соединений с соблюдением правил (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий» пункт 7.3.

Документация

  1. Термоманометры Stout SIM-0005 и SIM-0006 (открыть PDF-файл)
  2. Листовка "Контрольно-измерительные приборы Stout" (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSIM-0006
АртикулSIM-0006-801015
Типтермоманометр
Рабочая средавода, растворы гликолей
Способ соединения с трубопроводомтрубная резьба
Способ крепления манометрарадиальный
Присоединительный размерG 1/2"
Диапазон показаний манометраот 0 до 10 бар
Диаметр прибора80 мм
Температура рабочей средыот 0°C до +120°C
Класс точности манометра2.5
Класс точности термометра2.0
Степень электрической защитыIP31
Материал корпусапластик ABS
Материал циферблатаалюминий с чёрной шкалой
Материал стеклаакрил с красным указателем
Температура окружающей средыот -20°C до +60°C
Температура транспортировки и храненияот -20°C до +60°C
Вес165 г
Срок службы10 лет
Официальная гарантия производителя2 года
Страна-родина брендаРоссия
Страна производстваГермания
