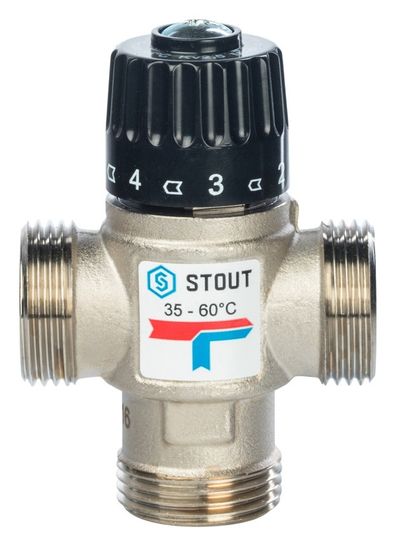

Термостатический смесительный клапан Stout 1" НР 35-60 °С, KV 1,6 м3/ч (SVM-0020-166025) предназначен для применения в системе горячего водоснабжения, в системах «тёплый пол», а также в других системах отопления с постоянной температурой теплоносителя. Рабочей средой может выступать вода и водные растворы гликолей (до 30%) с максимальной температурой +95°C. Термостатический клапан поддерживает температуру рабочей среды в диапазонах от +35°C до +60°C с точностью регулирования±2°C.
Термосмеситель имеет два входных штуцера с наружной резьбой размера 1" для подвода смешиваемой среды и один выходной того же диаметра. Смесительный клапан снабжён регулирующей ручкой с 5 делениями.
Габариты смесителя (ШхВхГ) 7 х 10 х 3,9 см. Весит изделие 435 г.
Конструкция
| 1 - корпус из латуни CW617N |
Монтаж
Смесительный термостатический клапан может быть установлен в любом положении, но так, чтобы направление движения теплоносителя совпадало с направлением стрелок на его корпусе. Уплотнение резьбовых соединений следует выполнять материалами в соответствии с требованиями CП 73.1330.2012 «Внутренние санитарно-технические системы зданий». Примерная настройка клапана производится поворотом его рукоятки до совмещения указателя на ней с цифрой на шейке клапана, которая соответствует той или иной температуре. Для точной настройки рекомендуется использовать показания установленного в системе термометра.
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SVM-0020 |
| Артикул | SVM-0120-166025 |
| Тип | термостатический смесительный клапан |
| Область применения | системы горячего водоснабжения системы напольного отопления |
| Тип смешения | боковое (L-образное) |
| Рабочая среда | вода, растворы гликолей (до 30%) |
| Максимальная температура на входе | +95°C |
| Диапазон регулирования температуры | от +35°C до +60°C |
| Заводская настройка | +44°C |
| Точность регулирования | ±2°C |
| Максимальное рабочее давление | 10 бар |
| Максимальный перепад давления | 4 бара |
| Пропускная способность kvs | 1,6 м3/час |
| Тип соединения | трубная резьба |
| Вид резьбы | наружная |
| Размер резьбы | 1" |
| Диаметр условного прохода | 25 мм |
| Механизм регулировки | ручной |
| Материал корпуса | латунь CW617N |
| Материал покрытия | никель |
| Материал штока | латунь CW614N |
| Материал затвора | PSU (полисульфон) |
| Ширина | 70 мм |
| Высота | 100 мм |
| Глубина | 39 мм |
| Габариты упаковки | 11х10.5х4.5 см |
| Вес | 435 г |
| Официальная гарантия производителя | 5 лет |
| Страна производства | Италия |
| Страна-родина бренда | Россия/Италия |
