Стабилизатор сетевого напряжения Stout ST 600 (SST-0001-000600) предназначен для стабилизации напряжения сети в целях повышения качества энергоснабжения и разработан для электронных устройств, работающих в системах отопления: коттеджей, квартир, офисов, промышленных предприятий, учреждений и т.д.
Стабилизатор Stout ST 600 обеспечивает индикацию наличия входного и выходного напряжения, проверку правильности фазировки при подключении к сети и наличия потенциала на «Земле», сигнализацию в случае срабатывания выходного автоматического выключателя, индикацию уровня входного напряжения (в пределах нормы/за пределами нормы). Для защиты подключаемого оборудования от перегрузки по выходному току оснащён автоматическим предохранителем.
Как работает стабилизатор
В диапазоне входных напряжений от 165 В до 260 В, при правильной фазировке и отсутствии напряжения между «Землей» и «Нулем», индикатор «СЕТЬ» горит непрерывно, если же входное напряжение меньше 165 В или больше 260 В, индикатор «СЕТЬ» начинает мигать 1 раз в секунду.
При неправильной фазировке или наличии напряжения между «Землей» и «Нулем», индикатор «СЕТЬ» начинает мигать 4 раза в секунду. Индикация длится в течение 5 минут после подачи питания, затем прекращается.
В диапазоне выходных напряжений от 170 В до 242 В, индикатор «ВЫХОД» горит непрерывно, если же выходное напряжение меньше 170 В или больше 242 В, срабатывает схема защитного отключения нагрузки и изделие отключает нагрузку, при этом индикатор «ВЫХОД» гаснет. После защитного отключения нагрузки при возвращении входного напряжения в рабочий диапазон от 145 В до 260 В, стабилизатор автоматически подключает нагрузку и включается индикатор «ВЫХОД». В случае отсутствия индикации и пропадания выходного напряжения у стабилизатора, нажать кнопку сброса защиты.
В случае перегорания выходного предохранителя индикатор «ВЫХОД» будет мигать 1 раз в секунду.
Индикация на стабилизаторе напряжения Stout
Конструкция стабилизатора Стаут

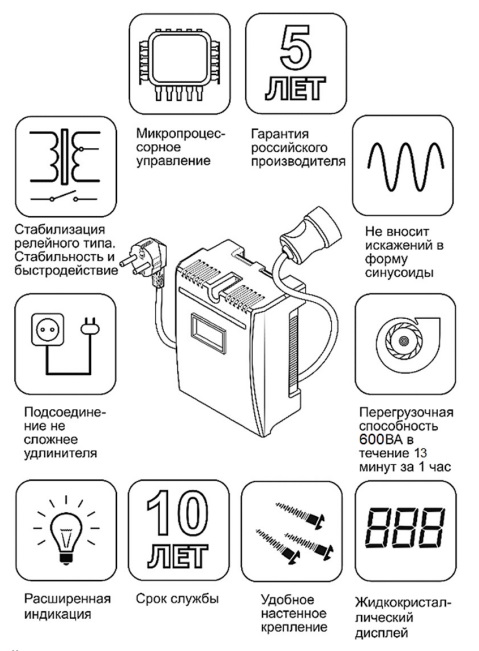

Конструктивно стабилизатор Стаут SST-0001-000600 выполнен в пластиковом корпусе. На боковой стенке корпуса предусмотрены посадочные отверстия для трехточечного крепления на стену. В верхней части корпуса расположены области индикации «ВЫХОД» и «СЕТЬ». Подключение стабилизатора к сетевому напряжению осуществляется через сетевую вилку, расположенную на входном кабеле. Подключения нагрузки к стабилизатору осуществляется через розетку, расположенную на выходном кабеле.
| 1 - пластиковый корпус |
Комплектация
- Стабилизатор сетевого напряжения Стаут с ЖК-дисплеем
- Настенные крепления
- Руководство по эксплуатации
- Картонная упаковка
Габариты
| H - 170 мм |
Указания по монтажу
- Стабилизатор Стоут устанавливается на любой горизонтальной поверхности или крепится на стене в любом удобном для монтажа месте.
- Не устанавливайте стабилизатор вблизи любых нагревательных приборов, избегайте попадания воды внутрь изделия.
- Если транспортировка стабилизатора производилась при отрицательных температурах, его необходимо выдержать при комнатной температуре в течение 4–х часов перед подключением.
- При установке предусмотрите свободное пространство вокруг кнопки сброса защиты, исключая посторонние предметы.
Документация
Технические характеристики
| Производитель | Stout |
| Модель | ST 600 |
| Артикул | SST-0001-000600 |
| Тип | стабилизатор напряжения |
| Назначение | для котельного оборудования и бытовых электроприборов |
| Номинальное входное напряжение | 220 В |
| Напряжение питающей сети | от 145 до 260 В |
| Номинальная мощность нагрузки | 400 ВА |
| Максимальная мощность нагрузки | 600 ВА |
| Потребляемая мощность в режиме холостого хода | не более 3 ВА |
| Выходное напряжение переменного тока при входном напряжении от 165 до 260 В | от 200 от 240 В |
| Выходное напряжение переменного тока при входном напряжении от 145 до 165 В | от 170 В |
| Пределы изменения нагрузки | от 0% до 100% |
| Нижний порог отключения нагрузки | 170 В |
| Верхний порог отключения нагрузки | 242 В |
| Время переключения | не более 20 мс |
| Рабочая температура | от -10°C до +40°C |
| Относительная влажность | от 0 до 80% |
| Длина кабеля | 0,5 м |
| Сечение провода | 3х0.75 мм2 |
| Высота | 170 мм |
| Ширина | 130 мм |
| Глубина | 85 мм |
| Габариты упаковки (ВxШxГ) | 205x185x85 мм |
| Вес | 1,8 кг |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 5 лет |
| Страна производства | Россия |
| Страна-родина бренда | Россия |
