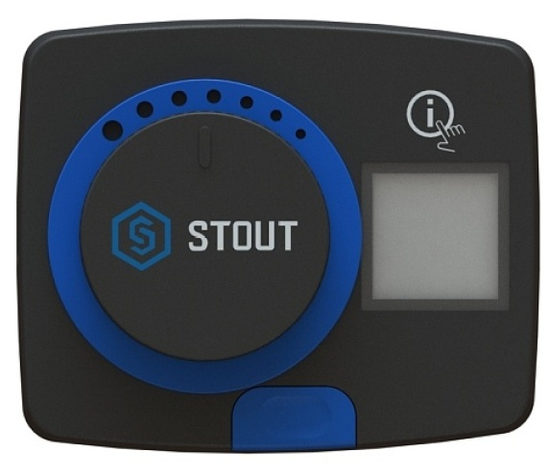

Сервопривод STOUT SVM-1025-230017 с LED‑дисплеем
Сервопривод Stout SVM-1025-230017 с LED‑дисплеем и датчиком фиксированной регулировки температуры — решение для автоматического регулирования смесительных клапанов в системах отопления и «тёплого пола». Модель поддерживает заданную температуру теплоносителя и ограничивает верхний/нижний предел без внешнего контроллера, подходит для обвязки котлов и низкотемпературных контуров.
Электропривод оснащён редукторным электродвигателем: поворот штока осуществляется по сигналу встроенного регулятора на основе показаний температурного датчика. Это обеспечивает точное и плавное регулирование пропорции смешивания горячего и остывшего теплоносителя — оптимально, например, для контуров «тёплого пола» или для защиты оборудования от низкотемпературной коррозии.
Особенности
- встроенный регулятор температуры и погружной температурный датчик (тип Pt1000);
- LED‑дисплей для отображения параметров и упрощения настройки;
- программа Easy Start для быстрой первичной настройки с пошаговой анимацией на дисплее;
- напряжение питания: 230 В, 50 Гц;
- крутящий момент: 6 Н·м;
- время поворота штока на 90°: 120 секунд;
- режимы работы: трёхточечный и ПИД;
- потребляемая мощность: не более 5 ВА (4 Вт в установившемся режиме);
- класс пылевлагозащиты: IP42;
- уровень шума: не более 40 дБ на расстоянии 1 м.
Комплектация
В комплект поставки входят:
- сервопривод с кабельным выводом и вилкой Euro plug;
- погружной температурный датчик с кабелем длиной 0,5 м (диаметр датчика — 5 мм);
- монтажная втулка‑адаптер для установки на клапан;
- стопорные болты для исключения вращения привода вокруг клапана;
- фиксирующий винт для закрепления привода на штоке клапана.
Указания по монтажу
Сервопривод может устанавливаться в любом положении, кроме нижнего (под клапаном). Привод надевается на шток клапана вместо рукоятки ручного управления — с использованием втулки‑адаптера и закрепляется фиксирующим винтом. Для исключения вращения корпуса привода в корпус клапана вкручивается поставляемый стопорный болт. Электропривод уже оснащён подключёнными кабелями: достаточно вставить вилку в розетку 220 В. Подробные шаги монтажа, настройки (включая параметры DIP‑переключателей) и правила эксплуатации приведены в инструкции, прилагаемой к устройству.
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SVM‑1025 |
| Артикул | SVM-1025-230017 |
| Тип | сервопривод для смесительных клапанов |
| Область применения | системы водяного отопления, ГВС, низкотемпературные контуры (в т. ч. «тёплый пол») |
| Напряжение питания | 230 В |
| Частота тока | 50 Гц |
| Развиваемый крутящий момент | 6 Н·м |
| Потребляемая мощность | до 5 ВА (≈4 Вт) |
| Угол поворота штока | 90° |
| Время поворота на 90° | 120 сек |
| Диапазон настройки температуры | от +5 до +90 °C (рабочий диапазон датчика) |
| Длина питающего кабеля | 1,5 м |
| Длина кабеля датчика температуры | 0,5 м |
| Класс пылевлагозащиты | IP42 |
| Температура эксплуатации | от +5 до +90 °C |
| Температура транспортировки и хранения | от −20 до +65 °C |
| Допустимая относительная влажность | до 85 % |
| Вес | ≈800 г |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна‑родина бренда | Италия/Россия |
