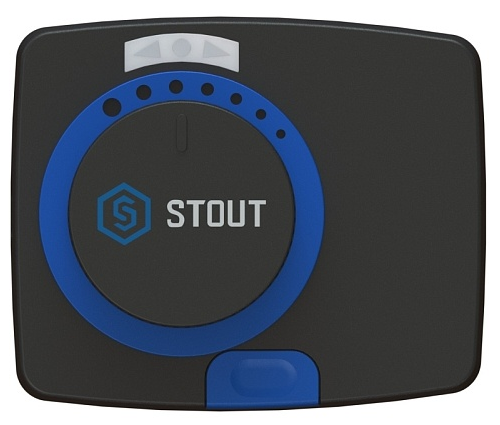

Сервопривод STOUT SVM-1005-230001, 230 В, 120 с, 10 Нм
Сервопривод Stout SVM-1005 (SVM-1005-230001) с крутящим моментом 10 Н·м и временем поворота 120 секунд — решение для автоматического управления трёхходовыми поворотными смесительными клапанами в системах отопления, «тёплого пола», охлаждения и водоснабжения. Модель обеспечивает плавное регулирование потока теплоносителя, исключая гидравлические удары в трубопроводе. Подходит для интеграции в схемы с трёхпозиционным управлением (сигнал «открыть» / «закрыть» / «стоп») от контроллера или термостата.
Электропривод оснащён редукторным электродвигателем: поворот штока на 90° происходит за 120 секунд, что гарантирует плавную регулировку пропорции смешивания горячего и остывшего теплоносителя. Это особенно важно для низкотемпературных контуров (например, «тёплый пол») и защиты оборудования от термических перегрузок.
Особенности
- крутящий момент: 10 Н·м — достаточен для надёжной работы на клапанах увеличенного диаметра и в системах с повышенным давлением;
- время поворота на 90°: 120 секунд — плавное движение исключает резкие перепады давления и гидравлические удары;
- угол поворота: 90°;
- напряжение питания: 230 В, 50 Гц;
- тип управления: трёхпозиционный (без встроенного терморегулятора);
- класс пылевлагозащиты: IP42;
- рабочая температура окружающей среды: от –5 до +50 °C;
- допустимая относительная влажность: до 85 %;
- длина кабеля: 1 м (сечение 3×0,75 мм², диаметр кабеля 6,7 мм);
- масса нетто: 0,532 кг.
Комплектация
В комплект поставки входят:
- сервопривод с кабельным выводом (без вилки);
- монтажная втулка‑адаптер для установки на клапан;
- стопорный болт для исключения вращения привода вокруг клапана;
- фиксирующий винт для закрепления привода на штоке клапана;
- инструкция по установке и эксплуатации.
Указания по монтажу
Сервопривод может устанавливаться в любом положении, кроме нижнего (под клапаном): в таком положении внутрь корпуса может попадать конденсат, что повышает риск выхода из строя. Привод надевается на шток клапана вместо рукоятки ручного управления — с использованием втулки‑адаптера и закрепляется фиксирующим винтом. Для исключения вращения корпуса привода в корпус клапана вкручивается поставляемый стопорный болт. Подключение выполняется к сети 230 В через клеммную колодку согласно схеме в документации. Подробные шаги монтажа, правила подключения и эксплуатации приведены в инструкции, прилагаемой к устройству.
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SVM‑1005 |
| Артикул | SVM-1005-230001 |
| Тип | сервопривод для трёхходовых поворотных смесительных клапанов |
| Область применения | системы водяного отопления, тёплые полы, охлаждение, водоснабжение |
| Напряжение питания | 230 В |
| Частота тока | 50 Гц |
| Развиваемый крутящий момент | 10 Н·м |
| Угол поворота штока | 90° |
| Время поворота на 90° | 120 сек |
| Тип управления | трёхпозиционный сигнал |
| Длина питающего кабеля | 1 м |
| Класс пылевлагозащиты | IP42 |
| Температура эксплуатации | от –5 до +50 °C |
| Температура транспортировки и хранения | от −30 до +70 °C |
| Допустимая относительная влажность | до 85 % |
| Вес | 0,532 кг |
| Срок службы | около 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна‑родина бренда | Италия/Россия |
