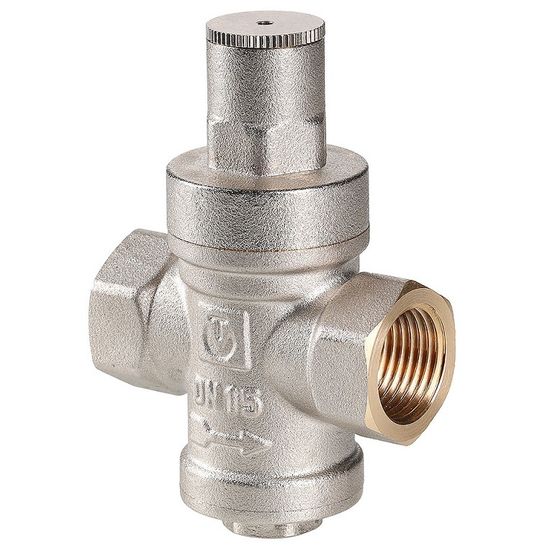

Поршневой регулятор давления Valtec 1/2", 1–6 бара, до +120°C (VT.083.N.04) предназначен для регулируемого снижения давления транспортируемой среды в сетях холодного и горячего водоснабжения, водяного отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам регулятора.
Регулятор поддерживает на выходе (в том числе и в статическом режиме) давление, не превышающее настроечное, вне зависимости от скачков давления в сети.
Регулирование давления происходит по схеме «после себя».
Настройка регулятора
- Регуляторы имеют заводскую настройку на выходное давление 3,0 бара.
- Настройка регулятора может производиться без его демонтажа.
- Перед настройкой регулятора, установленного в системе, рекомендуется открыть максимально возможное количество водоразборной арматуры для удаления воздуха из регулятора.
- Настройка регулятора производится при расходе, близком к нулевому, но не нулевом. Это значит, что все водоразборные краны системы должны быть закрыты, а на одном из приборов оставлен минимально возможный струйный расход (расход, при котором выходящая из излива струя не разделяется на отдельные капли).
- На участке трубопровода после редуктора устанавливается поверенный манометр, по которому контролируется давление настройки.
Габаритные размеры
Указания по монтажу
- Регулятор может монтироваться в любом монтажном положении, однако направление потока должно совпадать с направлением стрелки на корпусе регулятора. При горизонтальном расположении регулятора его межремонтный период сокращается.
- При использовании подмоточного материала (ФУМ, пакля, лен) следует следить за тем, чтобы излишки этого материала не попадали во входную камеру регулятора, что может привести к их попаданию на седло золотника и утрате регулятором работоспособности.
- Перед регулятором требуется установить фильтр механической очистки с размером ячеи сетки не более 500 мкм.
- Расположение регулятора должно позволять легко производить его настройку и техническое обслуживание.
- На квартирных вводах регулятор рекомендуется устанавливать сразу после входного фильтра механической очистки, перед водосчетчиком.
- При монтаже регулятора не допускается превышать крутящий момент 35 Н·м.
- Монтаж регулятора следует производить в соответствии с требованиями СП 73.13330.2016 «Внутренние санитарнотехнические системы».
- После монтажа система должна быть подвергнута гидравлическому испытанию статическим давлением, в 1,5 раза превышающим рабочее, но не менее 6 бар.
Документация
Технические характеристики
| Производитель | Valtec |
| Серия | VT.083.N |
| Артикул | VT.083.N.04 |
| Тип | редуктор давления поршневой |
| Назначение | для холодного водоснабжения, для горячего водоснабжения |
| Рабочая среда | вода, растворы гликолей до 50% |
| Диаметр подключения муфтовых патрубков | 1/2" |
| Номинальный диаметр | 15 мм |
| Наличие манометра в комплекте | нет |
| Рабочее давление | 16 бар |
| Температура рабочей среды | до +120°C |
| Пределы регулирования | от 1 до 6 бар |
| Заводская настройка выходного давления | 3 бара |
| Номинальный расход при скорости 2 м/с | 1 м3/час |
| Допустимые отклонения от настроечного давления при резких изменениях входного давления | ±10% |
| Ремонтопригодность | да |
| Градиент изменения давления | <0,04 бара |
| Предельный крутящий момент (резьба) | 35 Н·м |
| Материал корпуса | никелированная латунь CW617N |
| Материал крышки корпуса | никелированная латунь CW617N |
| Материал штока, обоймы золотника и винта настройки | латунь CW614N |
| Материал уплотнительных колец | EPDM |
| Материал поршней | латунь CW614N |
| Материал пружины | нержавеющая сталь SUS304 |
| Высота | 88,5 мм |
| Ширина | 60 мм |
| Вес | 380 г |
| Средний полный ресурс | 350 000 циклов |
| Средний полный срок службы | 20 лет |
| Официальная гарантия производителя | 1 год |
| Страна-родина бренда | Россия |
