Редуктор давления Rommer 1/2" ВР/ВР PN25 с выходом под манометр (RVS-0008-000015)

Редуктор давления Rommer DN 15 ВР/ВР PN25 с выходом под манометр (RVS-0008-000015) представляет собой автоматический клапан, снижающий и стабилизирующий давление среды внутри распределительного трубопровода с учётом предварительного заданного значения.

Благодаря своим компактным габаритным размерам, бесшумной работе и особому самоочищающемуся внутреннему седлу этот редуктор давления может использоваться в квартирах многоэтажных и одноэтажных строений, а также в качестве устройства защиты бойлера или автоматов для продажи напитков.

Редуктор Rommer RVS-0008-000015 помогает:
1)избежать высокого давления в сети (что может привести к повреждению гидротехнических приборов)
2)поддержать постоянное давление при значительных изменениях давления на входе в редуктор

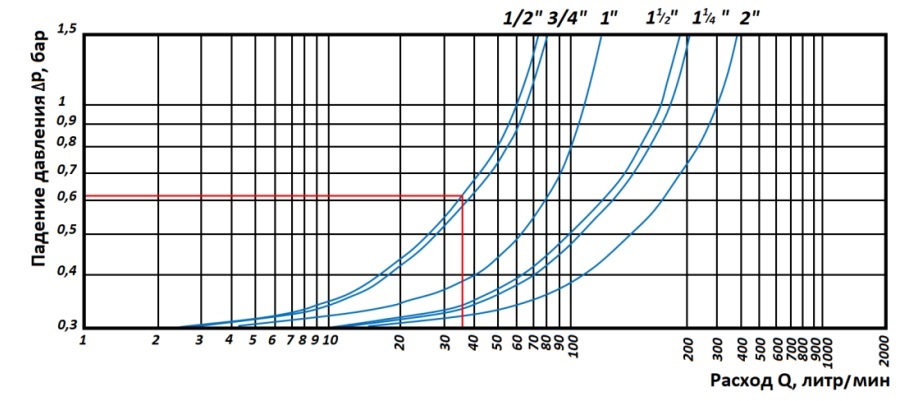

Рабочие параметры редуктора

Условия эксплуатации

Поршневой редуктор давления Роммер RVS-0008-000015 может использоваться для воды, воздуха и растворов гликолей с концентрацией до 50%. Температура рабочей среды не должна превышать +100°C.

Редуктор рассчитан на максимальное входное давление 25 бар. Выходное давление может быть выставлено в пределах от 1 до 6 бар. Предустановленное выходное давления составляет 3 бара.

Области применения

• после счетчика, на входе в водопроводную сеть ХВС или ГВС
• перед ёмкостями или котлами.

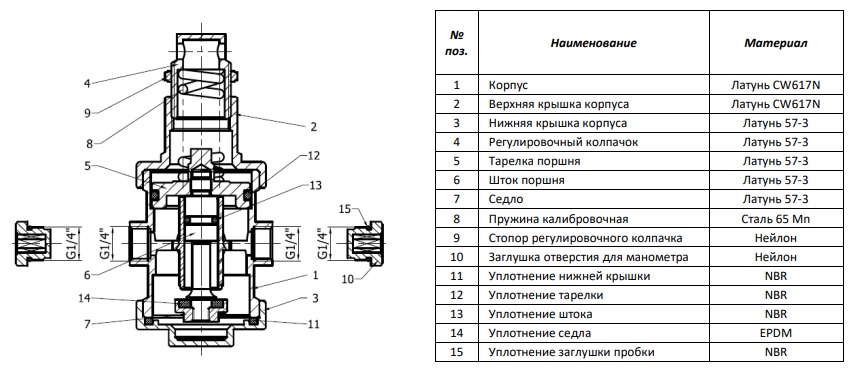

Конструкция и материалы

Комплектация

• Редуктор давления
• Коробка упаковочная
• Технический паспорт с гарантийным талоном

Манометр приобретается отдельно!

Советы по монтажу

Для обеспечения безопасного и устойчивого функционирования, рекомендуем установить на входе фильтр грубой очистки для удаления механических примесей транспортируемой среды. Включения, оседая на уплотнениях, могут привести к некорректной работе редуктора давления. На выходе рекомендуем установить обратный клапан.

Не превышайте значение максимального выходного давления, равному 6 бар.

Не превышайте максимальную рабочую температуру (+100 градусов по Цельсию) и максимально допустимое давление на входе (25 бар).

Если редуктор давления устанавливается перед котлом, бойлером или емкостью с горячей водой, необходима установка расширительного бака, после редуктора, даже если там уже установлен обратный клапан.

Используйте редуктор давления только с совместимыми жидкостями: вода, гликолевые растворы (не более 50%), сжатый воздух.

Перед заменой или ремонтом редуктора давления, необходимо слить с системы или участка систему рабочую среду.

Порядок монтажа

• Перед началом монтажа откройте все спускные/дренажные краны, чтобы очистить систему и удалить оставшийся в трубопроводе воздух.
• Перед и после устройства установите запорную арматуру, чтобы упростить проведение работ по техническому обслуживанию редуктора давления.
• Установите редуктор с учётом стрелки на корпусе «С», которая указывает направление движения рабочей среды.
• Для того, чтобы установить манометр, требуется снять заглушку «D», манометр показывает давление на выходе редуктора.
• Закройте запорную арматуру после редуктора.
• Выполните калибровку редуктора с помощью регулировочного винта. Для этого необходимо отпустить стопор регулировочного колпачка «А», вставить в отверстие регулировочного колпачка «В» подходящий по диаметру инструмент и установить требуемое давление. Вращение регулировочного колпачка «В» по часовой стрелке повышает устанавливаемое значение, против часовой уменьшает устанавливаемое значение давления.
• Проверьте на манометре требуемое (установленное) значение давления. Заводская установка редуктора равна значению 3 бара.

Документация

1. Редукторы давления Rommer RVS-0008 - Техпаспорт (открыть PDF-файл)
2. Декларация о соответствии до 2026 г. (открыть PDF-файл)

Технические характеристики
