Редуктор давления для горячей воды до +85°, 1/2" Goetze DR07-1/2H (SP)
Заказать звонок

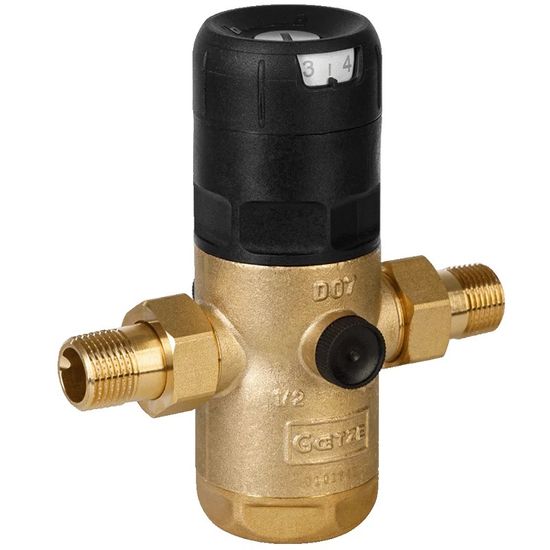

Редуктор давления Goetze DR07-1/2H (SP) до +85°C, 1/2", для горячей воды

Редуктор давления Goetze DR07-1/2H (SP) до +85°C, 1/2", для горячей воды
Goetze
Артикул: GTZARM002
5 341 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 1 год

Сумма заказа:
5 341 руб

Редуктор давления Goetze DR07-1/2H (SP) до +85°C, 1/2", для горячей воды предназначен для защиты бытового оборудования от избыточного давления в системе горячего водоснабжения (с температурой от +5°C до +85°C).

Конструкция

Устройство редуктора DR07

1 - Пружинный стакан в сборе
2 - Клапанная вставка с манжетой
3 - Комплект присоединения (2 штуцера,
2 гайки, 2 прокладки)
4 - Заглушка 1/4" с уплотнением
5 - Фильтрующая сетка 160 мкм
6 - Уплотнительное кольцо чаши фильтра
7 - Чаша фильтра из латуни

Материалы

  • Корпус из бессвинцовой красной латуни
  • Клапанная вставка из пластика
  • Фильтрующая сетка из нержавеющей стали и пластика
  • Эластомерные детали из EPDM
  • Верхняя часть клапана из пластика
  • Чаша фильтра из латуни

Указания по монтажу

  • Редуктор давления Goetze с заводской настройкой давления 3.5 бар устанавливается в трубопровод при отсутствии напряжений.
  • Рекомендуется устроить успокоительный участок длиной 5 х DN, а также установить запорные клапаны до и после редуктора.
  • Направление потока должно совпадать с направлением стрелки на корпусе.
  • Монтажное положение может быть любым.
  • Перед установкой редуктора тщательно промойте трубопровод, чтобы поступающие вместе со средой загрязнения не могли повлиять на его работоспособность.
  • Манометр, приобретаемый отдельно и устанавливаемый в корпус фильтра, позволяет контролировать давление на выходе. Присоединение манометра следует герметизировать ФУМ-лентой.
  • Перед вводом редуктора давления в эксплуатацию убедитесь, что оба отверстия в корпусе для присоединения манометра герметизированы установкой манометра или чёрных пластиковых заглушек.
  • Требуемое давление на выходе настраивается путем вращения регулировочной крышки при статическом давлении (нулевое потребление).

Документация

  1. Технический паспорт изделия (открыть PDF-файл)
  2. Декларация соответствия до 2025 г (открыть PDF-файл)

Технические характеристики

ПроизводительGoetze
СерияDR07
МодельDR07-1/2H (SP)
АртикулGTZARM002
Типредуктор давления
Способ управлениямеханический
Назначениедля горячего водоснабжения
Рабочая средавода
Температура рабочей средыот +5°C до +85°C
Давление на входедо 25 бар
Пределы регулированияот 1,5 до 7 бар
Заводская настройка давления3,5 бар
Условная пропускная способность3,1 м3/час
Диаметр условного прохода15 мм
Наличие манометра в комплектенет
Вид соединениятрубная резьба
Размер резьбы1/2"
Размер ячейки сетки фильтра160 мм
Материал корпусабессвинцовая красная латунь
Цветзолотистый
Вес1,2 кг
Страна-родина брендаГермания
Страна производстваГермания/Россия
Официальная гарантия производителя1 год
