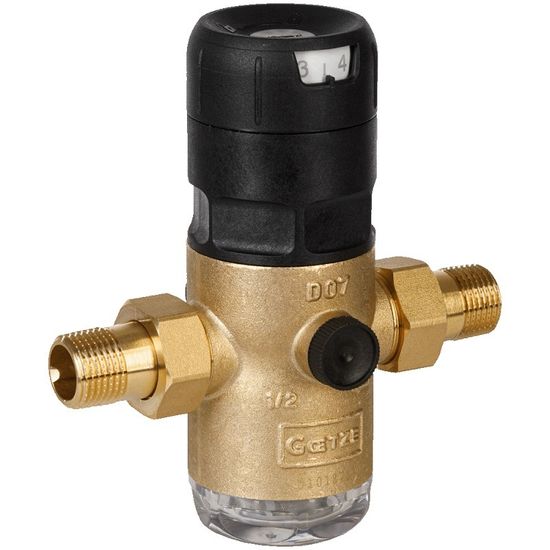

Редуктор давления Goetze DR07-1/2C (SP) до +40°C, 1/2", для холодной воды

Редуктор давления Goetze DR07-1/2C (SP) до +40°C, 1/2", для холодной воды предназначен для защиты бытового оборудования от избыточного давления в системе холодного водоснабжения (с температурой от +5°C до +40°C).

Конструкция

Материалы

• Корпус из бессвинцовой красной латуни
• Клапанная вставка из пластика
• Фильтрующая сетка из нержавеющей стали и пластика
• Эластомерные детали из EPDM
• Верхняя часть клапана из пластика
• Чаша фильтра из пластика

Указания по монтажу

• Редуктор давления Goetze с заводской настройкой давления 3.5 бар устанавливается в трубопровод при отсутствии напряжений.
• Рекомендуется устроить успокоительный участок длиной 5 х DN, а также установить запорные клапаны до и после редуктора.
• Направление потока должно совпадать с направлением стрелки на корпусе.
• Монтажное положение может быть любым.
• Перед установкой редуктора тщательно промойте трубопровод, чтобы поступающие вместе со средой загрязнения не могли повлиять на его работоспособность.
• Манометр, приобретаемый отдельно и устанавливаемый в корпус фильтра, позволяет контролировать давление на выходе. Присоединение манометра следует герметизировать ФУМ-лентой.
• Перед вводом редуктора давления в эксплуатацию убедитесь, что оба отверстия в корпусе для присоединения манометра герметизированы установкой манометра или чёрных пластиковых заглушек.
• Требуемое давление на выходе настраивается путем вращения регулировочной крышки при статическом давлении (нулевое потребление).

Документация

1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
