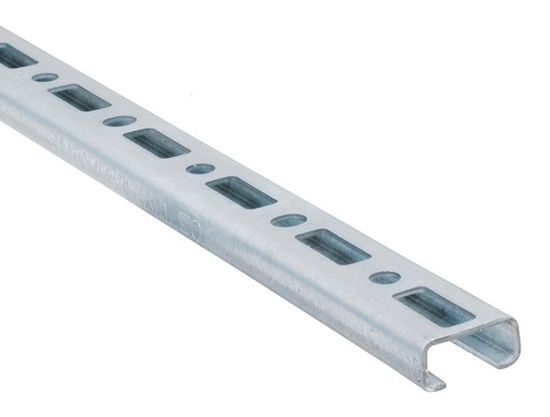

С-образный монтажный профиль Walraven BIS RapidRail WM1 30x20х2000 мм (арт. 6505001) предназначен для лёгких и средних нагрузок. Профиль Walraven BIS RapidRail WM1 изготовлен из стали с оцинковой по методу Сендзимира. Монтажный профиль Вальравен WM1 имеет перфорацию по всей длине и сантиметровую шкалу сбоку профиля. Расстояние от края профиля до первого отверстия всегда одинаковое.
Профиль имеет следующие габариты: ширину 30 мм, высоту 15 мм, толщину 2 мм. Размер перфорации 26,5 мм и 8,5 мм. Двухметровый отрезок профиля весит 1,74 кг.
Монтажные профили Walraven BIS RapidRail сертифицированы и проверены независимой организацией согласно RAL-GZ 655 (Сертификат №2012-03).
Преимущества монтажного профиля Walraven BIS RapidRail WM1
- быстрый и простой монтаж - экономия до 40% времени!
- перфорация по всей длине;
- сантиметровая шкала сбоку профиля;
- системный подход - можно приобрести все необходимые для монтажа аксессуары от одного производителя;
- сертифицировано согласно RAL-GZ 655/C;
Документация
- Брошюра "Walraven BIS RapidRail" (открыть PDF-файл)
- Walraven BIS RapidRail - Технические характеристики (открыть PDF-файл)
- Продукты, проверенные согласно RAL-GZ 655/656 (открыть PDF-файл)
- Монтажный профиль BIS RapidRail (G 04 05) (открыть PDF-файл)
Технические характеристики
| Производитель | Walraven |
| Коллекция | BIS RapidRail |
| Модель | WM1 |
| Артикул | 6505001 |
| Тип | монтажный профиль |
| Форма | С-образный |
| Материал корпуса | оцинкованная сталь 1.0242 |
| Длина L | 2000 мм |

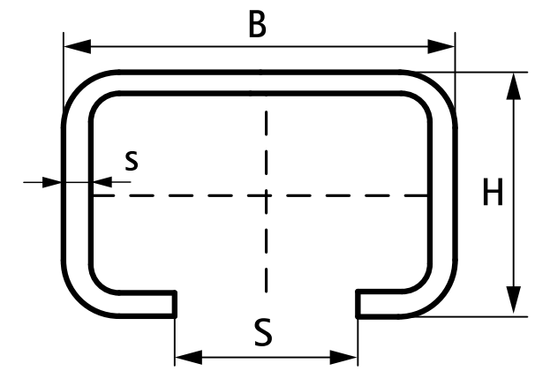

| Ширина B (см. схему) | 30 мм |
| Высоту H (см. схему) | 15 мм |
| Толщина s (см. схему) | 2 мм |
| Ширина S (см. схему) | 15 мм |
| Размер перфорации | 26,5 и 8,5 мм |
| Допустимое напряжение | 240 Н/м2 |
| Нагрузка на 1 точку | 32 Н |
| Нагрузка на 2 точки (в точках подвеса) | 19 Н |
| Нагрузка на 3 точки (в точках подвеса) | 14 Н |
| Максимальная распределённая нагрузка | 52 Н |
| Момент инерции (боковой) | 0,28 см4 |
| Момент инерции (вертикальный) | 1,47 см4 |
| Момент сопротивления (боковой) | 0,35 см3 |
| Момент сопротивления (вертикальный) | 0,98 см3 |
| Вес 1 метра профиля | 0,87 кг |
| Вес отрезка профиля | 1,74 кг |
| Официальная гарантия производителя | 3 года |
| Расчётный срок эксплуатации | 40 лет |
| Страна-родина бренда | Нидерланды |
