Переходник пресс Stout 16x1/2" с накидной гайкой (SFP-0016-001216)
Заказать звонок

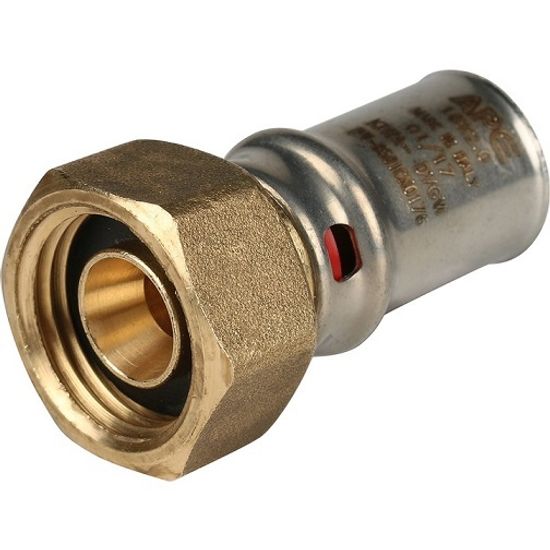

Переходник пресс Stout 16x1/2" с накидной гайкой «плоское уплотнение c прокладкой» (SFP-0016-001216)

Переходник пресс Stout 16x1/2" с накидной гайкой «плоское уплотнение c прокладкой» (SFP-0016-001216)
Stout
Артикул: SFP-0016-001216
377 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
377 руб

Переходник пресс Stout 16x1/2" с накидной гайкой (SFP-0016-001216) предназначен для монтажа трубопроводной системы из металлопластиковой трубы Stout PE-Xb/AL/PE-Xb белого цвета. Пресс-соединение выполняется с помощью обжимной гильзы и пресс-клещей и является неразборным.

Переходник прессовой Stout 16x1/2" с накидной гайкой (SFP-0016-001216) позволяет выполнить переход с пресс-соединения на резьбу в трубопроводных системах из металлопластиковых труб Стаут без изменения направления трубопровода. Благодаря накидной гайке упрощается монтаж и демонтаж резьбовых элементов системы.

Материалы

Прессовые переходники Stout НГ с накидной гайкой для металлопластиковых труб изготавливаются из горячештампованых заготовок и латунных прутков. Состав латуни CW617N (UNI EN 12165) CuZn40Pb2, что соответствует стандарту DIN EN 12449.

Состав

Пресс-переходник Стаут с накидной гайкой производится методом горячей штамовки с последующей механической обработкой. Пресс-фитинги Stout являются неразборными, надёжными и долговечными. Их герметичность не нарушается в течение всего периода эксплуатации.

Конструкция прессовых фитингов Stout

Конструкция пресс-фитингов Стаут

Соединение пресс-фитинга Stout состоит из 4-х элементов.
Хвостовик корпуса (1) из латуни CW617N, оснащёный эластичными уплотнительными кольцами (2) из EPDM, шайбой из полиэтилена (3) и обжимной гильзой (4) из стали AISI 304 вставляется в присоединяемую металлополимерную трубу. Гильза обжимается на хвостовике поверх трубы с помощью специального инструмента, образуя неразборное герметичное соединение фитинга с трубой.

Условия эксплуатации фитингов прессовых Stout

Пресс-фитинги Стаут для металлопластиковых труб могут использоваться совместно с водой и водными растворами гликолей с концентрацией до 30%. Рабочее давление в системе не должно превышать 16 бар. Температура рабочей среды может составлять от -25°C до +120°C.

Указания по монтажу пресс-фитингов Стаут

  • Пресс-фитинги, за исключением модификаций с резьбовыми штуцерами, являются надежным неразборным соединением. Их можно размещать в недоступных местах, в том числе при подготовке пола.
  • Пресс-фитинги, имеющие резьбовое соединение, должны размещаться в доступных для ревизии местах. Замоноличивать пресс-фитинги с резьбой в конструкции пола и стен строго запрещено.
  • При прокладке трубопровода расстояние между соседними фитингами должно быть не менее 70 мм (для труб 16, 20, 25 мм) или 80 мм (для труб 32 мм). Также следует соблюдать зазоры между трубами, стеной и полом для свободного оперирования обжимным инструментом.
  • Проверка соединений на герметичность осуществляется в течение 30 минут давлением воды в трубопроводе, в 1,5 раза превышающем рабочее, но не менее 6 бар.
  • При монтаже и эксплуатации пресс-фитингов, применение рычажных газовых ключей категорически запрещено.

Порядок монтажа

Монтаж пресс-соединений Stout

1. Обрежьте трубу перпендикулярно её оси с помощью ножниц или трубореза.

Монтаж пресс-соединений Stout

2. Откалибруйте конец трубы внутри развёрткой (калибратором).

Монтаж пресс-соединений Stout

3. Нанесите внутрь трубы силиконовую смазку.

Монтаж пресс-соединений Stout

4. Вставьте трубу в обжимную гильзу до упора так, чтобы её край был виден в контрольном отверстии гильзы.

Монтаж пресс-соединений Stout

5. Выполните обжатие гильзы, используя специальные ручные или электрические пресс-клещи со сменными губками типа ТН, H, B и размером, соответствующим диаметру обжимаемой трубы. Для этого наденьте клещи на обжимную гильзу так, чтобы они располагались строго перпендикулярно оси трубы и кольцевой выступ гильзы лёг в выемку губок клещей. Затем необходимо однократно с некоторым усилием сжать клещи (или включить привод электрических клещей) до полного смыкания губок.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSFP-0016
АртикулSFP-0016-001216
Типпресс-фитинги для металлопластиковых труб
Тип фитингапереходник
Назначениедля металлопластиковых труб
Область применениясистемы отопления, водоснабжения и охлаждения
Рабочая средавода и растворы гликолей до 30%
Способ соединения с трубопроводомобжатие пресс-клещами
Диаметр трубопровода16 мм
Вид резьбынакидная гайка
Размер резьбы1/2"
Материал корпуса фитингалатунь CW617N
Рабочее давление16 бар
Температура рабочей средыот -25°C до +120°C
Температура транспортировки и храненияот -50°C до +50°C
Длина47,2 мм
Размер ключа25 мм
Вес67 г
Средний срок службы10 лет
Официальная гарантия производителя2 года
Страна-родина брендаИталия
Страна производстваИталия
