Обратная пластина для направляющей шины Stout (SAC-0020-504001) из оцинкованной стали
Заказать звонок

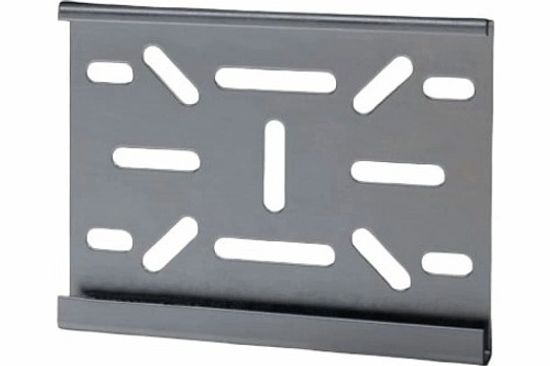

Обратная пластина Stout для направляющей шины (SAC-0020-504001)

Обратная пластина Stout для направляющей шины (SAC-0020-504001)
Stout
Артикул: SAC-0020-504001
68 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
68 руб

Обратная пластина для шины Stout (SAC-0020-504001) обеспечивает фиксацию водорозеток без поддержки руками, что значительно облегчает процесс монтажа.

Пластина позволяет выполнить крепёж при помощи саморезов. Форма и расположение отверстий позволяет выполнить широкий диапазон регулировок при установке и закрепить водорозетки большинства торговых марок. Материал и обработка изделий обеспечивают устойчивость к агрессивной среде.

Области применения монтажных систем Stout

  • фиксация и крепление трубопроводов из различного материала
  • монтаж канализационных, водопроводных и отопительных систем
  • установка сантехнического оборудования, гибких и жёстких воздуховодов, электрических каналов и кабелей

Габариты

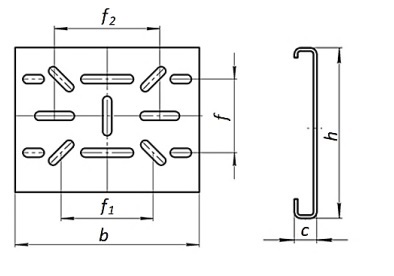

Габариты обратной пластины Stout

b - 70 мм
c - 70,1 мм
h - 55 мм
f - 28 мм
f1 - 35 мм
f2 - 40 мм

Указания по монтажу

Элементы системы Stout и ассортимент крепёжных изделий к ней, предназначены исключительно для монтажа внутренних инженерных систем и оборудования и должны эксплуатироваться только под равномерно распределенной нагрузкой. При монтаже трубопроводов и других инженерных систем необходимо учитывать рекомендации производителя, а также нагрузочную способность опорных элементов, а также прочность строительных поверхностей и облицовочных материалов.

При монтаже трубопроводных систем следует соблюдать рекомендованный шаг опорных элементов и учитывать возможную компенсацию линейного расширения, а также предусматривать дополнительное место для их изоляции. Монтаж конструкций следует начинать с разметки мест их установки. При выполнении монтажных работ следует проводить сборку укрупнённых узлов вне зоны монтажа. При болтовом соединении элементов несущих конструкций должна быть обеспечена плотность соединения элементов между собой. Сварка элементов системы между собой, а также к металлоконструкциям, их резка и распиливание для «подгонки по месту» приводит к уничтожению защитного цинкового покрытия с последующим образованием очагов коррозии в местах сварки или резки. Если в результате транспортировки, хранения, монтажа или вследствие любого механического воздействия произошло нарушение защитного цинкового покрытия, то необходимо безотлагательно принять меры по его восстановлению, например, нанести цинк спрей «Zinc Spray» или его аналог с содержанием цинка не менее 90%.

Нагрузки на систему должны гарантировать надежность опор и исключать риск повреждения коммуникаций или оборудования, установленных в пределах данной системы.

Документация

  1. Крепёжная система Stout SAC - Техпаспорт от 21.11.2023 (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSAC-0020
АртикулSAC-0020-504001
Типпластина
Назначениедля монтажа трубопроводов
Температура рабочей средыот -50°С до +80°С
Влажность окружающей средыот 0 до 75%
Временное сопротивление стали≥30 кгс/мм2
Относительное удлинение стали≥15%
Виброизоляциядо 15 дБ по DIN 4109
Класс огнестойкостиB2
Материал корпусаоцинкованная сталь
Размер гайкиМ10
Длина70 мм
Высота70,1 мм
Ширина55 мм
Срок службы50 лет
Официальная гарантия производителя2 года
Страна-родина брендаРоссия
Страна производстваРоссия

Качество товара

Наша компания закупает продукцию у крупных проверенных поставщиков.

Мы рады предложить Вам качественный оригинальный товар!
