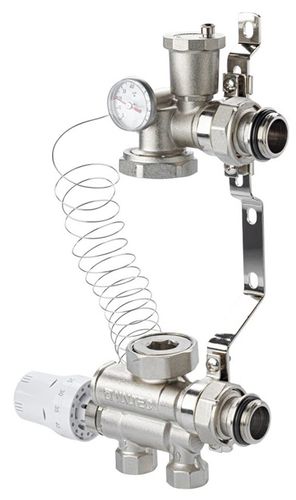

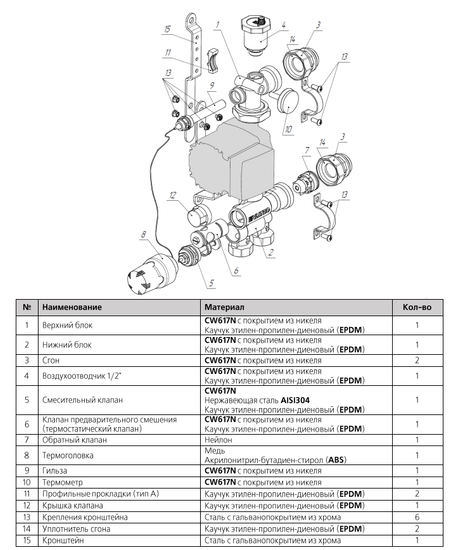

Насосно-смесительный узел Valtec VT.ECOMIX.0.130 без насоса 130 мм

Насосно-смесительный узел Valtec VT.ECOMIX.0.130 без насоса 130 мм позволяет создать в системе отопления здания циркуляционный контур с пониженными параметрами теплоносителя относительно источника тепловой энергии.

Насосно-смесительный узел Валтек Ecomix обеспечивает поддержание заданной температуры во вторичном циркуляционном контуре, его гидравлическую увязку с первичным контуром, а также позволяет регулировать температуру и расход теплоносителя во вторичном контуре в зависимости от пользовательских настроек.

Насосно-смесительный узел Валтек Экомикс может использоваться в системах встроенного обогрева: тёплые полы, тёплые стены, обогрев открытых площадок и.т.д.

Насосно-смесительный узел адаптирован для совместного применения с коллекторными блоками с межцентровым расстоянием 200 мм (между подающей и обратной гребенкой) и присоединительной резьбой 1".

Монтажная длина используемого насоса должна быть 130 мм (например, VRS.254.13 и VRS.256.13).

Узел может работать под управлением контроллеров с погодозависимым регулированием VT.K400 и VT.K500. В этом случае вместо термоголовки с выносным датчиком на термостатический клапан устанавливается электротермический сервопривод VT.TE3043.0.024 или VT.TE3043.A.024.

Габаритные размеры

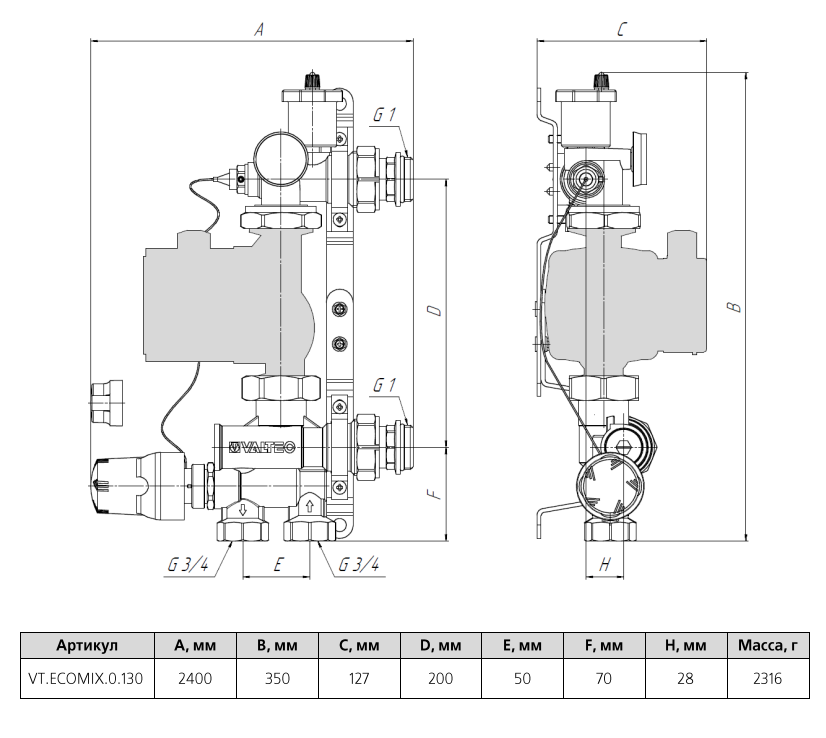

Рекомендации по монтажу

• Насосно-смесительные узлы могут быть установлены в любом монтажном положении, но таким образом, чтобы ось вращения насоса находилась в горизонтальном положении. Если в выбранном расположении воздухоотводчик располагается не вертикально, то рекомендуется заменить его на ручной или применить угловые переходники, обеспечивающие его вертикальное расположение.
• Узел поставляется без насоса. Допускается использовать любой насос с монтажной длиной 130 мм с подходящими гидравлическими характеристиками.
• Источником тепловой энергии для насосно-смесительного узла может быть котел (снабженный насосной группой) или гидравлическая стрелка. Внимание: в некоторых режимах работы узла температура возвращаемого в первичный контур теплоносителя может быть значительно ниже температуры конденсации дымовых газов. Если в качестве источника тепловой энергии используется стальной котел, то он должен быть соответствующим образом защищен от образования конденсата.
• Насосно-смесительный узел должен быть надежно зафиксирован на кронштейне. Для корректной работы насосно-смесительного узла рекомендуется обеспечить минимальный перепад давления в первичном контуре 0,1 бар.
• Во избежание повреждения штока термостатического клапана и термоголовки монтажные работы рекомендуется проводить с установленным защитным колпачком. Термоголовку следует устанавливать по окончании монтажных работ.
• Трубопроводы первичного контура присоединяются к термостатическому модулю узла с помощью резьбового соединения G1" (внутренняя резьба). 6.7 Присоединение термоголовки выполняется вручную при максимальном значении настройки (60). Выносной датчик помещается в гильзу с помощью шестигранного ключа.
• Узел может работать от контроллера с погодозависимым управлением VT.K300 (приобретается отдельно). В этом случае вместо термоголовки с выносным датчиком на термостатический клапан устанавливается аналоговый электротермический сервопривод VT.TE3041.0.024 или VT.TE3043.0.024.
• Между накидными гайками насоса и его резьбовыми патрубками должны быть установлены специальные кольцевые прокладки, входящие в комплект поставки циркуляционного насоса.
• Перед проведением гидравлического испытания смонтированного смесительного узла с присоединенными коллекторами теплого пола следует убедиться, что накидные гайки крепления перепускного байпаса и обратного трубопровода узла плотно затянуты.
• Перед включением насоса необходимо убедиться в следующем: насос надежно соединен со смесительным узлом; на термостатической головке выставлено требуемое значение температуры теплоносителя.
• После заполнения системы теплоносителем необходимо выпустить оставшийся воздух.
• После монтажа систему следует испытать статическим давлением, в 1,5 раза превышающим расчетное рабочее давление в системе, но не менее 0,6 МПа. Испытания проводятся в соответствии с указаниями СП 73.13330.2016. После проведения гидравлического испытания коллекторной сборки обжимные гайки соединителей следует подтянуть.

Документация

1. Паспорт на насосно-смесительный узел Valtec VT.ECOMIX.0.130 без насоса (открыть PDF-файл)
2. Декларация таможенного союза до 2030 года (открыть PDF-файл)

Технические характеристики
