Насосно-смесительный узел Stout SDG-0120-005000 без насоса с термостатическим клапаном 20-43°C и жидкокристаллическим термометром предназначен для обеспечения циркуляции и поддержания температуры подающего теплоносителя на постоянном уровне в диапазоне от +20°С до +43°С в низкотемпературных системах отопления типа «теплый пол». Оснащён встроенным термочувствительным ЖК-термометром, кристаллы которого меняют цвет при изменении температуры теплоносителя.
Условия эксплуатации
В качестве рабочей среды может использоваться вода или растворы гликолей (концентрация до 30%) с температурой до +90°C и рабочим давлением до 10 бар.

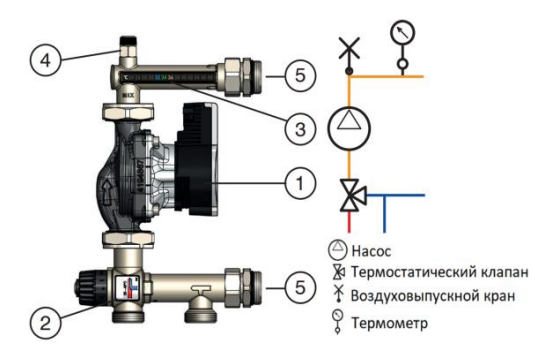

Конструкция насосно-смесительного узла Stout SDG-0120-005000
| 1 - насос (приобретается отдельно) |
Диапазон регулировки температуры в контуре составляет от +20°C до +43°C и поддерживается 3-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CW617N, с условной пропускной способностью 2,5 м3/час. Рабочая пружина клапана изготовлена из нержавеющей стали марки AISI 302, уплотнения из EPDM. Штуцер с воздухоотводчиком выполен из латуни CW617N.
Насосно-смесительный узел Стаут оснащён встроенным термочувствительным жидкокристаллическим термометром, кристаллы которого меняют цвет при изменении температуры теплоносителя.

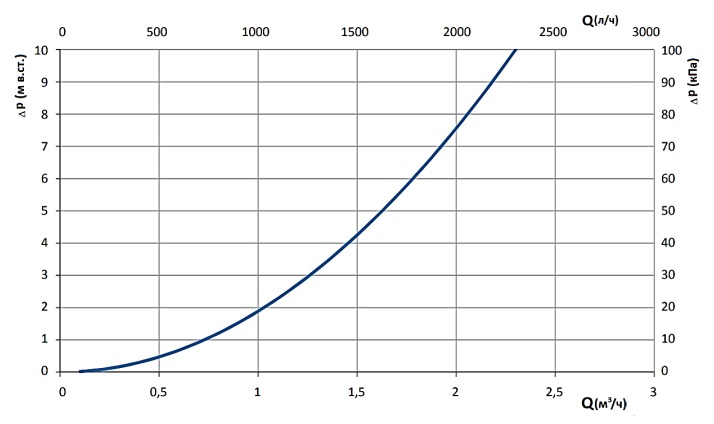

График перепада давления в зависимости от расхода теплоносителя
Настройка температуры тёплого пола
Настройка термостатического клапана на требуемую температуру выполняется в соответствии с данными, приведёнными в таблице при контроле по термометру.
| Позиция настройки термостата | Min | 1 | 2 | 3 | 4 | 5 | Max |
| Регулируемая температура, °C | 18 | 23 | 29 | 34 | 38 | 41 | 43 |

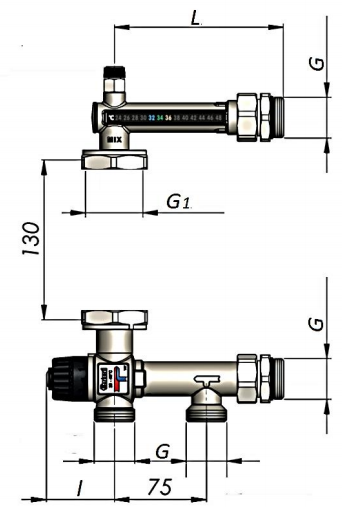

Габариты насосно-смесительного узла Стаут с термостатическим клапаном и ЖК-термометром без насоса
| L - 138 мм |
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SDG-0120 |
| Артикул | SDG-0120-005000 |
| Тип | насосно-смесительный узел |
| Назначение | для водяных тёплых полов |
| Рабочая среда | вода, растворы гликолей до 30% |
| Номинальное давление | 10 бар |
| Температура рабочей среды в первичном контуре | до +90°C |
| Условная пропускная способность клапана Kvs | 2,5 м3/час |
| Диапозон температурной настройки клапана | от +20°С до +43°С |
| Точность регулирования температуры | ±2°С |
| Шкала термометра | от +24°C до +48°C |
| Температура транспортировки и хранения | от -20°С до +50°С |
| Управление | 3-ходовой термостатический клапан |
| Монтажная длина циркуляционного насоса | 130 мм |
| Вес | 1,5 кг |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
