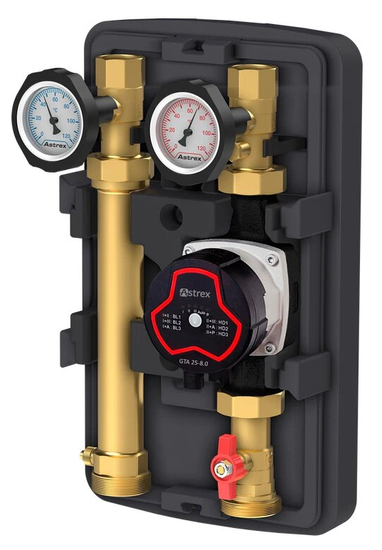

Насосная группа Astrex Meibes UC 1" 1/4 A66912SH DN 32 c насосом Astrex GTA 32-8.0 (без смесителя)

Насосная группа UK 1" Meibes M66811.36WIRU без смесителя с насосом Wilo PARA SC 25-7.0 предназначена для подачи теплоносителя, поступающего из нагревателя, на контур отопления или вентиляции. В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°C. Рабочее давление в системе не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1" c внутренней резьбой.

Максимальная мощность при ΔT=20°C составляет 48 кВт, при ΔT=10°C - 24 кВт.

Насос

Насосная группа UK 1" Meibes M66811.36WIRU оснащена энергоэффективным циркуляционным насосом Wilo PARA SC 25-7.0. Насос Wilo PARA SC 25-7.0 имеет номинальный напор 7 м водного столба. Рабочее давление от 0,5 до 10 бар. Потребляемая мощность насоса составляет до 50 Вт. Аббревиатура SC показывает, что это насос с автоматической регулировкой (Self control).

Класс защиты IPX4D означает, что насос можно использовать внутри влажных помещений типа санузла: он защищён от попадания случайных брызг и капель воды. Дополнительная буква «D» указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям проволокой.

Область применения

Любой прямой контур, т.е. контур в который можно подавать напрямую теплоноситель с температурой источника тепла (не охлаждая). Чаще всего насосная группа Meibes UK 1" без смесителя, без насоса используется в качестве контура радиаторного отопления, контура загрузки бака ГВС, контура вентиляции.

Комплектация насосной группы Meibes без смесителя ME 66811.36 WI RU

• 3-ходовой шаровой кран обратной линии с установленным обратным клапаном и с рукояткой;
• 3-ходовой шаровой кран в линии подачи, с рукояткой;
• циркуляционный насос Wilo PARA SC 25-7.0;
• два термометра со шкалой температур от 0°С до +120°С;
• шаровой кран насоса;
• стабилизатор жёсткости конструкции группы;
• комплект креплений на стену (2 шайбы, 2 болта и 2 дюбеля);
• необходимая арматура и уплотнения;
• труба обратной линии;
• усовершенствованная блочная EPP термоизоляция;
• технический паспорт изделия с иснтрукцией по монтажу.

Конструкция группы быстрого монтажа Meibes M66811.36WIRU

1 - съёмная рукоятка с синим термометром;
2 - съёмная рукоятка с красным термометром;
3 - циркуляционный насос Wilo PARA SC 25-7.0 с базой 180 мм;
4 - блочная EPP теплоизоляция;
5 - комплект крепления насосной группы к стене (если она не устанавливается на коллектор);
6 - отсечной шаровый кран;
7 - подключение к системе отопления ВР 1";
8 - обратный клапан;
9 - уплотнение для монтажа насоса;
10 - никелированный патрубок обратной линии;
11 - подключение к коллектору НР 1 1/2" (под плоское уплотнение);
12 - накидная гайка НГ 1 1/2";
14 - накидные гайки для подключения насоса НГ 1 1/2".

Рекомендации по монтажу насосной группы Майбес M66811.36WIRU

• Насосные группы Meibes поколения 8 могут устанавливаться только в помещениях с положительной температурой.
• Перед запуском проверьте систему на утечки в местах соединений.
• В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 40%.
• В случае использования не перечисленных в каталоге Майбес насосов необходимо подрезать теплоизоляцию по форме насоса.
• При монтаже насосных групп на распределительный коллектор Майбес обратите внимание, что линия подачи коллектора отмечена красной полосой сверху и снизу коллектора. Коллектор должен быть закреплен на стене в строго горизонтальном положении при помощи специальных кронштейнов таким образом, чтобы линия подачи была справа.
• При необходимости можно поменять местами подающую и обратную линии (см. инструкцию).

Технические характеристики
