Насосная группа MK 1" Meibes M66831.36 с насосом Grundfos UPM3 Hybrid 25-70 со смесителем справа предназначена для подачи и обеспечения циркуляции теплоносителя, поступающего из нагревателя, на контур отопления, в котором предусмотрено дополнительное регулирование температуры подачи путём подмеса из обратной линии, таких как тёплые полы и радиаторное отопление с точным управлением температуры. Возможность проведения замены линии подачи и обратной линии не предусмотрена.
В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°C. Рабочее давление в системе не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1" c внутренней резьбой.
Максимальная мощность при ΔT=20°C составляет 48 кВт, при ΔT=10°C - 24 кВт.
Насос
Насосная группа MK 1" Meibes M66831.36 оснащена энергосберегающим насосом Grundfos UPM3 Hybrid 25-70. Это модель нового поколения, имеющая меньшие габариты, чем насос предыдущей серии UPS, а также отличающаяся удобным расположением разъёмов питания 220 В и управления (PWM).

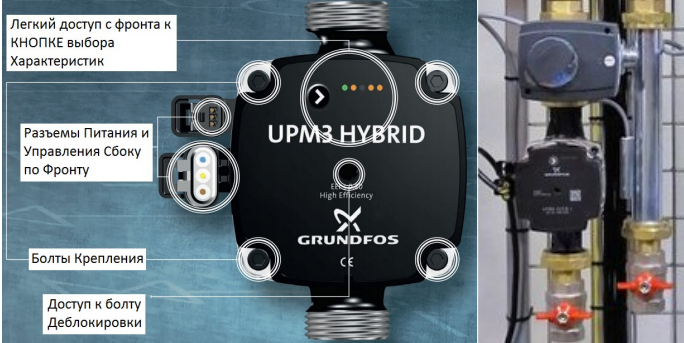

Кнопки выбора и светодиодной индикации размещены на лицевой фронтальной панели. Разъёмы питания находятся сбоку с доступом по фронту (нет конфликта с размещением ручек и термометров отсекающих шаровых кранов), болт деблокировки и болты крепления электронной части также на лицевой панели.
Насос Grundfos UPM3 Hybrid 25-70 имеет номинальный напор 7 м водного столба. Рабочее давление от 0,5 до 3 бар. Потребляемая мощность насоса составляет от 4 до 52 Вт.
Класс защиты IP 44 означает, что насос можно использовать внутри влажных помещений типа санузла: он защищён от попадания случайных брызг и капель воды и от проникновения твёрдых предметов.
Комплектация насосной группы Meibes ME 66831.36
- трёхходовой смеситель со ступенчатым байпасом;
- циркуляционный насос Grundfos UPM3 Hybrid 25-70;
- 3-ходовой шаровой кран обратной линии с установленным обратным клапаном и с рукояткой;
- 3-ходовой шаровой кран в линии подачи, с рукояткой;
- два термометра со шкалой температур от 0°С до +120°С;
- шаровой кран насоса;
- стабилизатор жёсткости конструкции группы;
- комплект креплений на стену (2 шайбы, 2 болта и 2 дюбеля);
- необходимая арматура и уплотнения;
- труба обратной линии;
- усовершенствованная блочная EPP термоизоляция;
- технический паспорт изделия с иснтрукцией по монтажу.

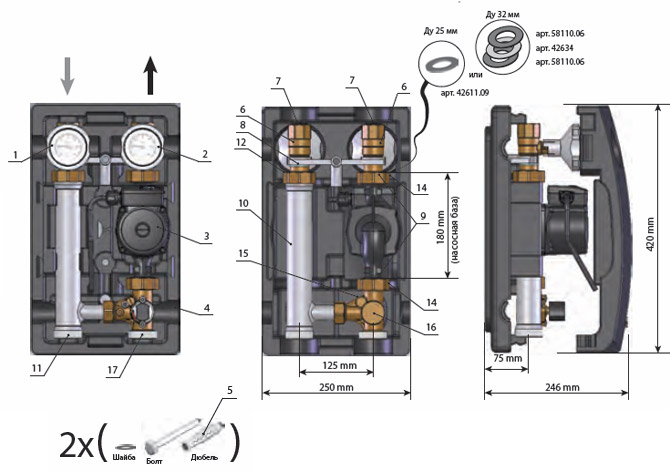

Конструкция группы быстрого монтажа Meibes M66831.36
1 - съёмная рукоятка с синим термометром;
2 - съёмная рукоятка с красным термометром;
3 - циркуляционный насос Grundfos UPM3 Hybrid 25-70 с базой 180 мм;
4 - блочная EPP теплоизоляция;
5 - комплект крепления насосной группы к стене;
6 - отсечной шаровый кран;
7 - подключение к системе отопления ВР 1";
8 - обратный клапан;
9 - уплотнение для монтажа насоса;
10 - никелированный патрубок обратной линии;
11 - подключение к коллектору НР 1 1/2" (под плоское уплотнение);
12 - накидная гайка НГ 1 1/2";
14 - накидные гайки для подключения насоса НГ 1 1/2";
15 - подключаемый байпас (только либо "выкл." либо "вкл.");
16 - 3-х ходовой смесительный клапан;
17 - НР 1 1/2" (под плоское уплотнение) на смесителе для подключения группы к распределительному коллектору.
Рекомендации по монтажу насосной группы Майбес M66831.36
- Насосные группы Meibes поколения 8 могут устанавливаться только в помещениях с положительной температурой.
- Перед запуском проверьте систему на утечки в местах соединений.
- В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 40%.
- В случае использования не перечисленных в каталоге Майбес насосов необходимо подрезать теплоизоляцию по форме насоса.
- В группах MK нет возможности произвести замену линии подачи и обратной линии. При заказе уточняйте требуемое исполнение.
- При монтаже насосных групп на распределительный коллектор Майбес обратите внимание, что линия подачи коллектора отмечена красной полосой сверху и снизу коллектора. Коллектор должен быть закреплен на стене в строго горизонтальном положении при помощи специальных кронштейнов таким образом, чтобы линия подачи была справа.
Технические характеристики
| Производитель | Meibes |
| Серия | M66831 |
| Артикул | M66831.36 |
| Старый артикул | ME 66831.36 |
| Тип | насосная группа |
| Назначение | контуры с необходимостью подмеса (радиаторное отопление, тёплые полы) |
| Максимальная мощность при ΔT=20°C | 48 кВт |
| Максимальная мощность при ΔT=10°C | 24 кВт |
| Условная пропускная способность kvs | 5,8 м3/час |
| Рабочее давление | до 6 бар |
| Теплоноситель | вода, растворы пропиленгиколей до 40% |
| Рабочая температура с энергоэффективными насосами | до +110°C |
| Подключение контура (в дюймах) | 1" ВР |
| Подключение котла (в дюймах) | 1 1/2" НР |
| Вид уплотнения | плоское |
| Монтажная длина насоса | 180 мм |
| Наличие насоса в комплекте | да |
| Подключение насоса | 1 1/2" с накидной гайкой |
| Модель насоса | Grundfos UPM3 Hybrid 25-70 |
| Исполнение | подающая линия справа |
| Замена подачи и обратки | нет |
| Условный диаметр прохода (в мм) | 25 мм |
| Межосевое расстояние | 125 мм |
| Крепление к стене | есть |
| Наличие сервопривода | нет |
| Номинальный напор насоса | 7 м |
| Потребляемая мощность насоса | от 4 до 52 Вт |
| Рабочее давление насоса | от 0,5 до 3 бар |
| Рабочая температура насоса | от +2°C до +95°C |
| Степень электрической защиты | IP44 |
| Материал фитингов | сталь, латунь |
| Материал уплотнений | EPDM, PTFE |
| Материал теплоизоляции | вспененный полипропилен EPP |
| Габариты (ВхШхГ) | 420х250х246 мм |
| Официальная гарантия производителя | 5 лет |
| Страна-родина бренда | Германия |
| Страна производства | Германия |
