Насосная группа быстрого монтажа Valtec VARIMIX INOX 1" с трёхходовым клапаном (VT.VAR20.SS.0806)

Насосная группа быстрого монтажа Valtec VARIMIX INOX 1" с трёхходовым клапаном без насоса предназначена для организации циркуляции теплоносителя и точного регулирования его температуры в контурах систем водяного отопления. Применяется в низкотемпературных системах, таких как «тёплый пол», а также для подключения контура источника тепловой энергии к контурам теплопотребления, требующим понижения температуры и поддержания строго заданного температурного режима.

Особенности

• Позволяет осуществлять реверсивную сборку прямо на месте производства работ, изменяя линию подачи на обратную линию.
• Оснащена встроенным в запорный узел обратным клапаном со специальным положением рукоятки под 45° для принудительного открытия при обслуживании системы.
• Трёхходовой смесительный клапан имеет байпасный перепускной канал, регулируемый с помощью специального винта для настройки гидравлического режима.
• Поставляется без насоса. Вы можете установить любой циркуляционный насос с монтажной длиной 180 мм со стандартными присоединительными размерами.

Условия эксплуатации групп быстрого монтажа Valtec

В качестве теплоносителя допускается применять воду и пропиленгликолевую смесь с концентрацией гликоля до 30%. Диапазон температур рабочей среды составляет от 0°C до +110°C. Максимальное рабочее давление в системе не должно превышать 6 бар.

Конструкция насосной группы Valtec VT.VAR20.SS.0806

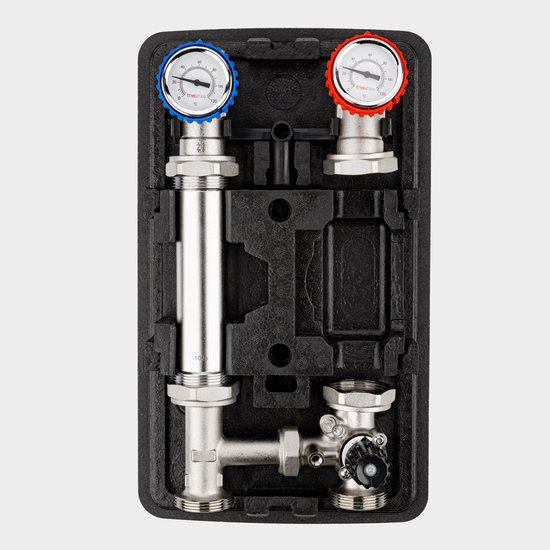

Комплектация группы быстрого монтажа Valtec VT.VAR20.SS.0806

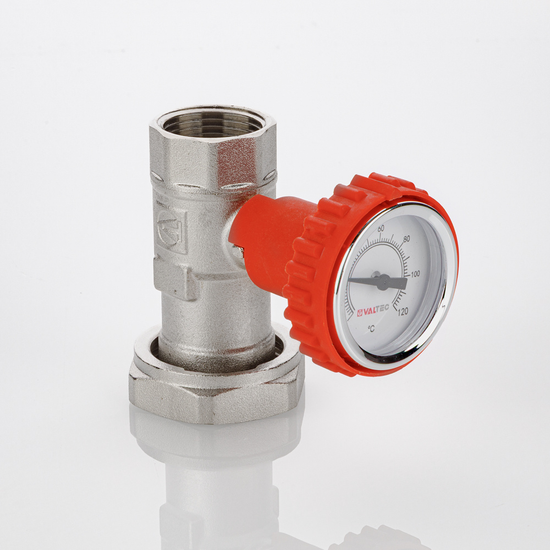

• шаровой кран подающего контура с обратным клапаном;
• шаровой кран обратного контура;
• трёхходовой смесительный клапан с байпасным каналом;
• 2 стрелочных термометра со шкалой температур от 0°C до +120°C;
• патрубок-труба из нержавеющей стали;

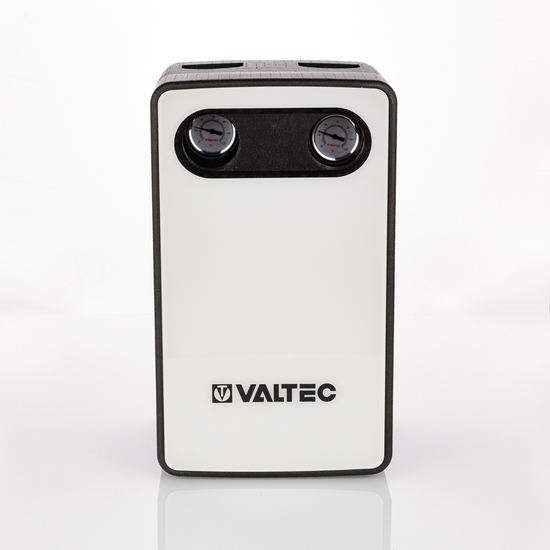

• блочный двухсоставный теплоизоляционный кожух из вспененного полипропилена;
• настенная крепежная консоль с комплектом анкеров.

Габариты

Рекомендации по монтажу насосных групп Valtec

• Монтаж и ввод в эксплуатацию должны выполняться квалифицированным персоналом на охлажденном теплоносителе и при отсутствии давления в системе.
• Насосная группа не должна использоваться в качестве несущего элемента для трубопроводов, коллекторов и смежного оборудования.
• Насос следует устанавливать с использованием накидных гаек из комплекта так, чтобы вал его двигателя находился строго в горизонтальном положении, а клеммная коробка не была направлена вниз.
• Для установки насосной группы на стену необходимо:

  1. Разметить на стене места крепления заднего кожуха с учетом габаритов группы;
  2. Просверлить отверстия и установить дюбели;
  3. Закрепить заднюю часть теплоизоляционного кожуха совместно с направляющими на стене;
  4. Установить монтажную вставку-держатель в направляющие;
  5. Зафиксировать насосную группу во вставке и подключить трубопроводы;
  6. Надеть лицевую часть теплоизоляционного EPP кожуха.

Технические характеристики
