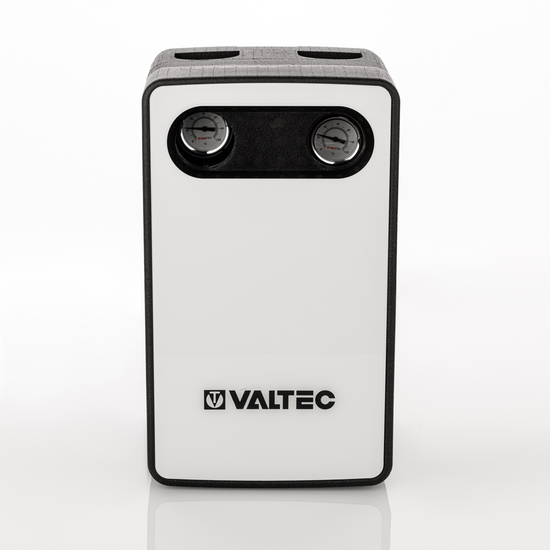

Насосная группа быстрого монтажа Valtec VARIMIX INOX 1" прямого контура (VT.VAR10.SS.0806) без насоса
Группа для высокотемпературных контуров отопления и ГВС: обеспечивает принудительную циркуляцию теплоносителя, стабильный гидравлический режим и быстрый монтаж. Выполнена с элементами из нержавеющей стали, поставляется без насоса — возможна установка любого циркуляционного насоса с монтажной длиной 180 мм.
Назначение и преимущества
Насосная группа Valtec VARIMIX INOX VT.VAR10.SS.0806 1" предназначена для подключения высокотемпературного прямого контура (радиаторное отопление, загрузка бака ГВС, контур вентиляции) к коллекторному модулю VT.VAR 30. Группа обеспечивает требуемый гидравлический режим и принудительную циркуляцию без понижения температуры теплоносителя.
- Группа быстрого монтажа VARIMIX — сокращает время установки и снижает риск ошибок при монтаже.
- Исполнение INOX: ключевые элементы из нержавеющей стали повышают коррозионную стойкость и долговечность в системах с агрессивными теплоносителями.
- Подходит для контуров с постоянной температурой теплоносителя — там, где подмес не требуется, а тепло подаётся напрямую от источника.
- Поставляется без насоса: вы можете подобрать циркуляционный насос под гидравлические параметры вашего контура (монтажная длина 180 мм, подключение 1 1/2").
Особенности
- Быстрый монтаж: все основные узлы собраны на заводе — остаётся только закрепить на кронштейнах и подключить трубопроводы.
- Гибкость схемы: предусмотрена возможность поменять местами подачу и обратку при сохранении направления потока.

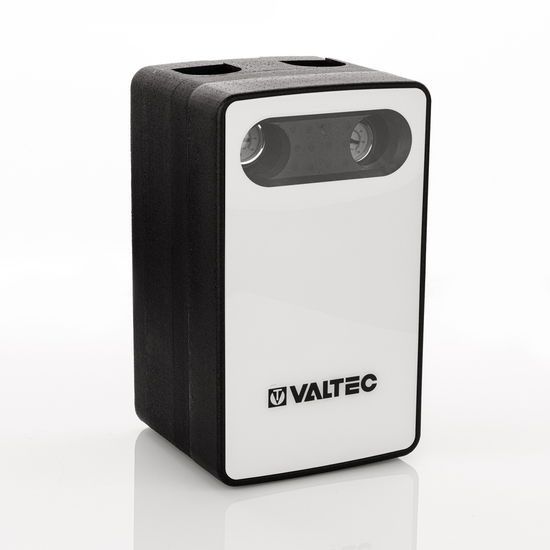

- Заводская теплоизоляция: кожух из пенополистирола снижает теплопотери и защищает от конденсата — дополнительная изоляция не требуется.
- Контроль параметров: встроенные стрелочные термометры (0–120 °C) позволяют оперативно отслеживать температуру на подаче и обратке.
- Совместимость: подходит для обвязки котлов и интеграции с коллекторными модулями Valtec серии VT.VAR.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | Valtec |
| Серия | VARIMIX INOX |
| Артикул | VT.VAR10.SS.0806 |
| Категория товара | насосная группа |
| Назначение | прямые высокотемпературные контуры: радиаторы, ГВС, вентиляция |
| Рабочая среда | вода или гликолевая смесь до 30% |
| Температура рабочей среды | от 0 °C до +110 °C |
| Рабочее давление | до 6 бар |
| Номинальное давление (PN) | 16 бар |
| Максимальный расход | 3 м³/ч |
| Подключение контура | 25 мм (1" ВР) |
| Подключение к коллектору | 1 1/2" НР |
| Монтажная длина насоса | 180 мм |
| Материал фитингов | нержавеющая сталь AISI 304, бронза OTS 60PB2 |
| Материал теплоизоляции | пенополистирол |
| Габариты (В×Ш×Г) | 420 × 250 × 240 мм |
| Вес | ~4,8 кг |
| Гарантия | 5 лет |
| Страна производства | Россия |
Комплектация группы быстрого монтажа

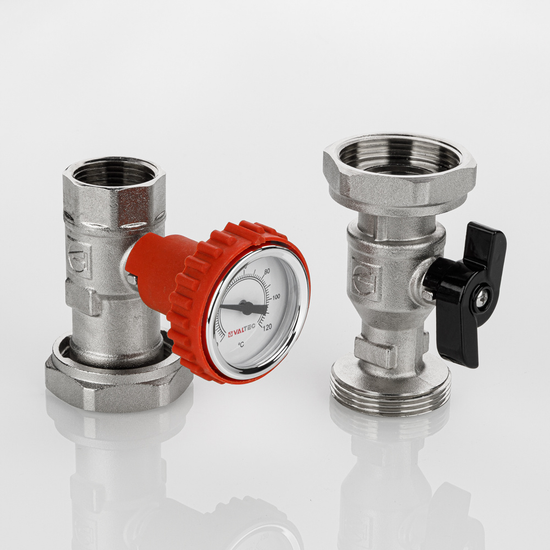

- Шаровой кран на линии подачи с накидной гайкой под насос 1 1/2".
- Обратный клапан в обратной линии — предотвращает обратный ток теплоносителя.
- Дренажные краны (2 шт.) — для слива теплоносителя при обслуживании.
- Ручные воздухоотводчики (2 шт.) — для удаления воздуха из системы.
- Стрелочные термометры (2 шт., шкала 0–120 °C) — для визуального контроля температуры.
- Теплоизолирующий кожух из пенополистирола — снижает теплопотери и защищает от конденсата.
- Кронштейны для крепления к стене.
- Вставка-удлинитель и соединительные патрубки для корректного подключения к коллектору.
Важно: циркуляционный насос в комплект не входит — его необходимо подобрать отдельно по требуемым гидравлическим характеристикам контура (монтажная длина 180 мм).
Условия эксплуатации групп быстрого монтажа
- Эксплуатация допускается только при параметрах, не превышающих указанные в технических характеристиках (давление до 6 бар, температура до +110 °C).
- Рабочая среда — вода либо гликолевые растворы с концентрацией до 30% без агрессивных примесей.
- Монтаж и обслуживание выполнять только на остывшем и обесточенном контуре, при отсутствии давления в системе.
- Не использовать группу как несущую конструкцию для трубопроводов и коллекторов.
- Периодически (не реже 2 раз за отопительный сезон) проверять работоспособность дренажных кранов и воздухоотводчиков, удалять осадок.
- При сезонном отключении системы и риске замерзания — полностью сливать теплоноситель; шаровые краны оставлять в полуоткрытом положении, чтобы избежать повреждения уплотнений.
- Соблюдать направление потока, указанное на корпусе арматуры; при замене подачи/обратки — корректировать положение кранов и клапанов.
Конструкция
Конструкция группы оптимизирована под быстрый монтаж и удобство обслуживания. Теплоизоляция из пенополистирола снижает теплопотери и защищает от конденсата, а встроенные термометры обеспечивают визуальный контроль температуры в контуре. Элементы из нержавеющей стали AISI 304 повышают коррозионную стойкость группы.
Рекомендации по монтажу
- Монтаж и демонтаж насосных групп необходимо выполнять на охлаждённом контуре, не находящемся под давлением.
- Насосная группа не может выполнять функцию несущей конструкции для труб и коллекторов.
- Для крепления к стене следует использовать специальные кронштейны из комплекта — они рассчитаны на вертикальное положение «часы в положении 12».
- Порядок установки на стену:
- Подготовьте место монтажа и убедитесь, что контур остыл и не находится под давлением.
- Закрепите кронштейны на стене через два отверстия.
- Установите группу на кронштейны и надёжно зафиксируйте.
- Подсоедините трубопроводы к соответствующим патрубкам, соблюдая направление потока.
- Проверьте герметичность всех соединений.
- После заполнения системы теплоносителем удалите воздух через ручные воздухоотводчики.
- При необходимости поменять местами подачу и обратку — выполняйте операцию с учётом сохранения корректного направления потока и правильной установки арматуры (шаровой кран — на подаче, обратный клапан — на обратке).
- Перед первым пуском обязательно проверьте герметичность соединений и корректность установки теплоизоляции.
