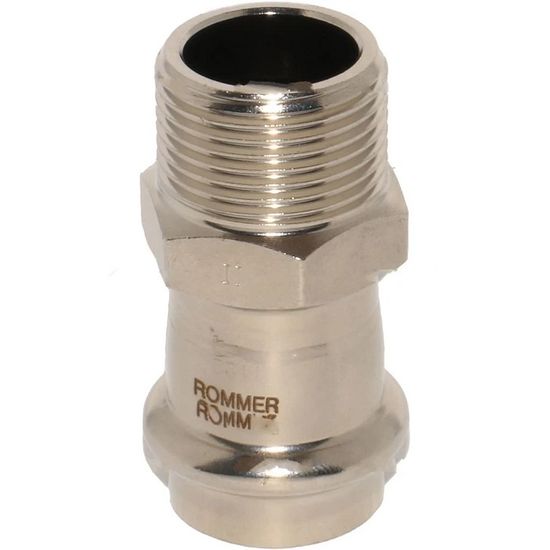

Муфта пресс Rommer 15x3/4" НР с наружной резьбой из нержавеющей стали (RSS-0021-001534)
Заказать звонок

Муфта пресс Rommer 15x3/4" НР с наружной резьбой из нержавеющей стали (RSS-0021-001534)

Муфта пресс Rommer 15x3/4" НР с наружной резьбой из нержавеющей стали (RSS-0021-001534)
Rommer
Артикул: RSS-0021-001534
288 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
288 руб

Муфта пресс Rommer 15x3/4" НР с наружной резьбой из нержавеющей стали (RSS-0021-001534) применяется в системах горячего и холодного питьевого водоснабжения, отопления, кондиционирования, а также в системах водоотведения. Опрессовка соединений труб и фитингов производится пресс-инструментом с насадками типа «V», имеющих трехточечный профиль обжима.

Муфта НР с наружной резьбой Rommer RSS-0021-001534 производится из нержавеющей стали марки SUS 304. Непрессованное соединение не герметично за счёт специальной формы уплотнительного EPDM-кольца.

Вес муфты модели RSS-0021-001534 составляет 81 г.

Основные физико-химические характеристики стали SUS304

Основные физико-химические характеристики нержавейки SUS 304

Преимущества системы Роммер из нержавеющей стали

  • Надежность эксплуатации (можно долго эксплуатировать при высоком давлении и высокой температуре);
  • Возможность эксплуатации как при низких температурах;
  • Стойкость к воздействию щелочных и кислотных сред (за исключением хлора);
  • Не создает гальванической пары с другими металлами;
  • Презентабельный внешний вид (не окисляется со временем, в отличие от меддных труб);
  • Удобство в монтаже;
  • Защита от протечки (незапресованное соединение остаётся негерметичным).

Условия эксплуатации

Фитинги Rommer из нержавейки можно применять в системах с рабочим давлением до 16 атмосфер. Температура рабочей среды (при условии применения с уплотнителями из EPDM) может находиться в диапазоне от -35°C до +110°C.

При замене входящего в комплект кольца из EPDM на уплотнительное кольцо из "витона" FPM максимальная рабочая температура повышается до +140°C. В системах с твердотопливным котлом рекомендуем использовать уплотнительные кольца из FPM, поскольку температура теплоносителя в таких системах может превысить +110°С.

Сферы применения трубопроводов Роммер из нержавеющей стали

  • обвязка котельных и внутренняя разводка систем отопления;
  • для систем холодного и горячего водоснабжения (в т.ч. питьевого);
  • для систем кондиционирования;
  • для систем водоотведения;
  • для технологических трубопроводов

Указания по монтажу пресс-систем Rommer из нержавеющей стали

Извлекать пресс-фитинги и другие детали из упаковки необходимо непосредственно перед их установкой. Во время проведения монтажных работ необходимо использовать только детали с чистыми внутренними поверхностями. Несоблюдение данных требований повлечет за собой протечку, исправить которую невозможно!

Резку труб следует производить строго под прямым углом к оси трубы с помощью роликовых труборезов. В качестве альтернативы могут использоваться мелкозубчатые ножовочные станки или подходящие электропилы. Обрезанные концы труб должны быть чистыми, без царапин и острых кромок. Чтобы не повредить уплотнительное кольцо при вставке трубы, после выполнения реза, наружную и внутреннюю кромку трубы необходимо очистить от грата, а также тканью очистить трубу от опилок и мусора.

При необходимости трубы из нержавеющей стали Роммер можно изгибать, используя для этого подходящее оборудование. Минимальный радиус изгиба для труб из нержавеющей стали составляет: r = 3,5 x d. После гибки должен оставаться участок трубы, достаточный для последующего монтажа пресс-соединений. Нагрев места изгиба не допускается, так как это может привести к коррозии.

Перед монтажом пресс-фитинга на трубу необходимо проверить положение уплотнительного кольца в желобе, а также убедиться в отсутствии загрязнений на трубе и внутренних плоскостях фитинга. В случае обнаружения дефектов или механических повреждений уплотнительного кольца, его необходимо заменить, а загрязнённые поверхности очистить.

Уплотнения EPDM, установленные в пресс-фитинги ROMMER оснащены уникальным индикатором прессования, который показывает неопрессованные соединения. Такие соединения будут не герметичны (протекать) под давлением от 0,1 до 6,0 бар. Любые неопрессованные соединения выявляются на этапе испытаний и легко исправляются без потери времени, так как нет необходимости сливать воду, поскольку опрессовку в этом случае можно выполнять с водой в системе, единственное условие - необходимо убедиться, что труба полностью вставлена в фитинг.

Для получения гарантированного герметичного соединения рекомендуется пользоваться электрическим или аккумуляторным инструментом и пресс-насадками Роммер. Опрессовка также может выполняться подходящим электромеханическим или электрогидравлическим пресс-иструментом, пресс-клещами или обжимными цепями других производителей, имеющих соответствующие размеры и характеристики. Постоянное усилие не менее 32 кН и максимум 36 кН.

После осуществления монтажа необходимо провести испытания на герметичность соединений с соблюдением правил «Внутренние санитарно-технические системы зданий» пункт 7.3.

При фиксации труб к конструктивным элементам здания и выборе расстояния между креплениями необходимо также учитывать изменения длины трубы, вызванные перепадом температур. При монтаже креплений труб следует соблюдать допустимые расстояния.

Запрещается использовать для очистки поверхности труб и фитингов хлорсодержащие чистящие средства. Не допускается замерзание рабочей среды внутри труб.

Документация

  1. Технический паспорт (открыть PDF-файл)
  2. Отказное письмо по продукции Rommer на нержавеющую сталь (открыть PDF-файл)
  3. Свидетельство о государственной регистрации - трубы и фитинги из нержавеющей стали Rommer (открыть PDF-файл)

Технические характеристики

ПроизводительRommer
МодельRSS-0021
АртикулRSS-0021-001534
Типмуфта
Материалнержавеющая сталь SUS 304
Материал уплотнительных колецEPDM
Соединениенаружная резьба
Рабочее давление16 бар
Пробное давление48 бар
Температура рабочей средыот -35°C до +110°C
Температура рабочей среды
при использовании уплотнительных колец из FPM
от -20°C до +140°C
Профиль пресс-насадок инструмента (по каталогу REMS)V
Наружный диаметр15 мм
Размер резьбы подключения к трубопроводу3/4"
Толщина стенки1,5 мм
Коэффициент теплопроводности стенокот 16,3 до 21,5 Вт/м2
Предел текучести стали210 МПа
Прочность стали на разрыв520 МПа
Модуль упругости193 кН/мм2
Плотность стали7,93 г/см3
Температура транспортировки и храненияот -20°C до +50°C
Вес81 г
Средний срок службы30 лет
Официальная гарантия производителя2 года
Страна производстваКитай
Страна-родина брендаРоссия
