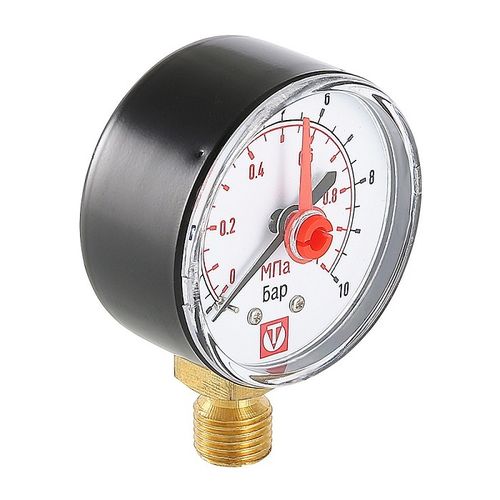

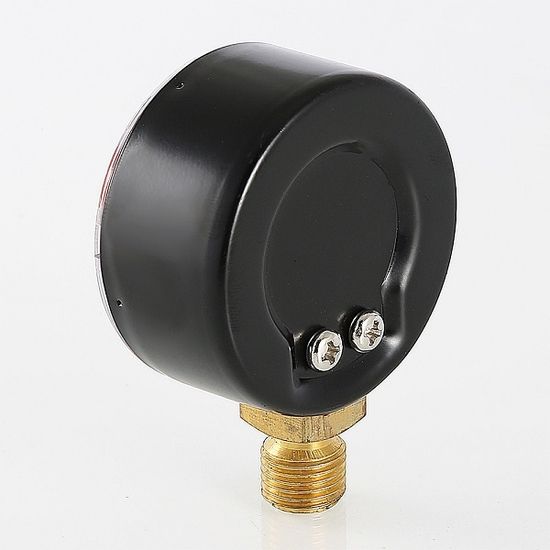

Радиальный манометр Valtec с нижним подключением 1/4", 50 мм, 0-10 бар (VT.TM50.D.02) используется для наблюдения за изменением величин избыточного давления без оценки их значений с нормируемой точностью.
В системе продукции Валтек прибор предназначен для оснащения самоочищающегося фильтра Valtec VT.389.N, квартирного редуктора давления Валтек VT.082.N, линейного редуктора давления Валтек VT.084.N.
Конструкция
|
| Основу прибора составляет медная изогнутая пружинная трубка овального сечения (трубка Бурдона) (2). Рабочая среда поступает через присоединительный штуцер (7), выполненный из латуни CW614N, в трубку Бурдона. Под воздействием давления рабочей среды пружинная трубка меняет свою геометрию. Изменение положение заглушки трубки Бурдона по тяге (5) передаётся через трибко-секторный механизм (4) на ось стрелки (3), которая занимает соответствующее положение на шкале (1). У манометров-индикаторов VT.TM50.D и VT.TM50.ТС имеется дополнительная контрольная стрелка красного цвета, положение которой задаётся вручную для контроля отклонений избыточного давления в ту или иную сторону. Циферблат прибора закрыт стеклом из прозрачного полиакрила. |
Указания по монтажу
- Перед монтажом изделия необходимо проверить целостность его корпуса и защитного стекла. Стрелка прибора должна находиться на нулевой отметке.
- Монтируйте манометр-индикатор Valtec в таком положении, чтобы его показания были доступны для считывания.
- При монтаже изделия не допускается превышение монтажных моментов, указанных в таблице технических характеристик. При этом, категорически запрещается монтировать изделие вращением за его корпус. Воздействовать монтажным ключом допускается только на участок штуцера квадратного сечения.
- Перед манометром-индикатором рекомендуется установить специальный кран VT.806 или VT.807. Это позволит при эксплуатации обеспечить выпуск воздуха из подводящего трубопровода, демонтировать изделие без осушения системы, отключить манометр-индикатор на период проведения гидравлических испытаний и, при необходимости, обнулить показания прибора.
- При монтаже изделий следует руководствоваться указаниями СП73.13330.2016.
- Система, в которой установлен манометр-индикатор, должна быть надёжно защищена от гидравлических ударов.
- При проведении гидравлических испытаний системы давлением, превышающим предел измерения манометра-индикатора, последний должен на период таких испытаний отключа
Документация
- Техпаспорт на пружинные манометры-индикаторы Valtec (открыть PDF-файл)
- Сертификат соответствия на манометры Valtec (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VT.TM50.D |
| Артикул | VT.TM50.D.02 |
| Тип | манометр |
| Механизм | пружинный |
| Рабочая среда | жидкости и газы, неагрессивные к латуни и меди |
| Способ соединения с трубопроводом | трубная резьба |
| Способ крепления манометра | радиальный |
| Исполнение | нижнее подключение |
| Присоединительный размер | G 1/4" |
| Диапазон показаний манометра | от 0 до 10 бар |
| Диаметр прибора | 50 мм |
| Температура рабочей среды | от +1°C до +110°C |
| Наличие контрольной стрелки | есть |
| Степень пылевлагозащиты | IP40 |
| Допустимый крутящий момент | 12 Н·м |
| Материал стекла | прозрачный полиакрил |
| Материал чувствительного элемента | медь |
| Материал трибко-секторного механизма | латунь |
| Температура окружающей среды | от +1°C до +60°C |
| Температура транспортировки и хранения | от -20°C до +60°C |
| Относительная влажность окружающей среды | до 80% |
| Вес | 85 г |
| Срок службы | 15 лет |
| Официальная гарантия производителя | 5 лет |
| Страна-родина бренда | Россия |
| Страна производства | Китай |
