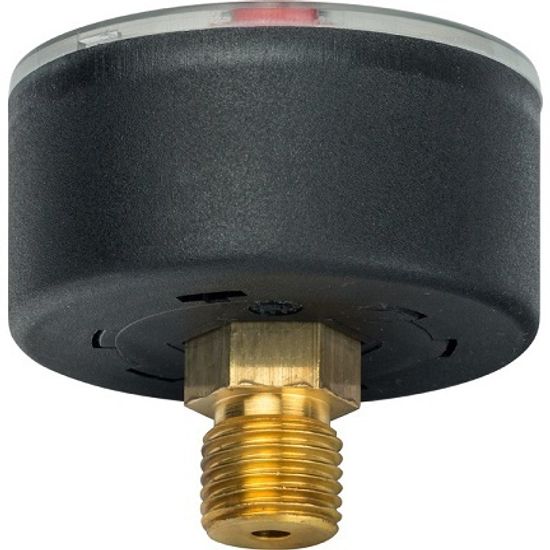

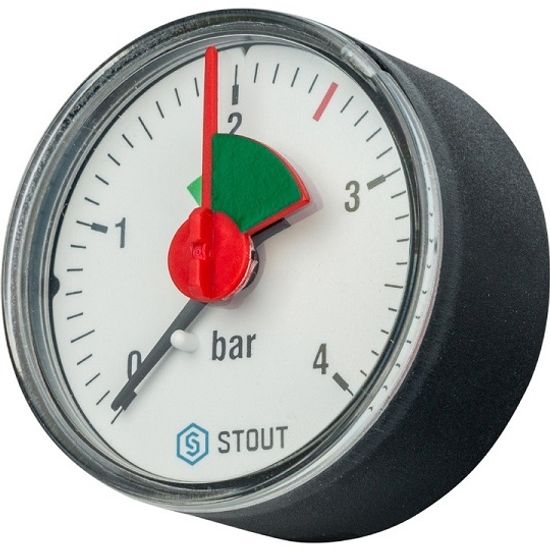

Манометр аксиальный Stout 1/4", 4 бара, 50 мм с указателем предела (SIM-0007-500408)
Заказать звонок

Манометр аксиальный Stout 1/4", 4 бара, 50 мм с указателем предела (SIM-0007-500408)

Манометр аксиальный Stout 1/4", 4 бара, 50 мм с указателем предела (SIM-0007-500408)
Stout
Артикул: SIM-0007-500408
740 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
740 руб

Аксиальный манометр Stout 1/4", 4 бара, 50 мм с указателем предела (SIM-0007-500408) предназначен для мониторинга давления рабочей среды в системах отопления, горячего и холодного водоснабжения, тепло- и холодоснабжения вентиляционных установок.

Принцип работы манометров Стаут

Внутренняя полость пружины манометра Stout соединена с измеряемой средой трубопровода через присоединительный патрубок. Упругая деформация пружины уравновешивается давлением измеряемой среды. При изменении давления пружина изгибается, её линейное движение с помощью передаточного механизма преобразуется в движение указывающей стрелки прибора. В корпус присоединительного штуцера встроен отсечной клапан. Он запирает выход измеряемой среды в случае демонтажа прибора.

Конструкция и материалы манометра Stout SIM-0007

Конструкция

1 - Корпус из пластика ABS
2 - Датчик давления (трубчатая пружина Бурдона)
3 - Циферблат из алюминия
4 - Стрелка из пластика
5-7 - Передаточный механизм из латуни из латуни
8 - Возвратная пружина из нерж.стали
9 - Защитное стекло из акрила

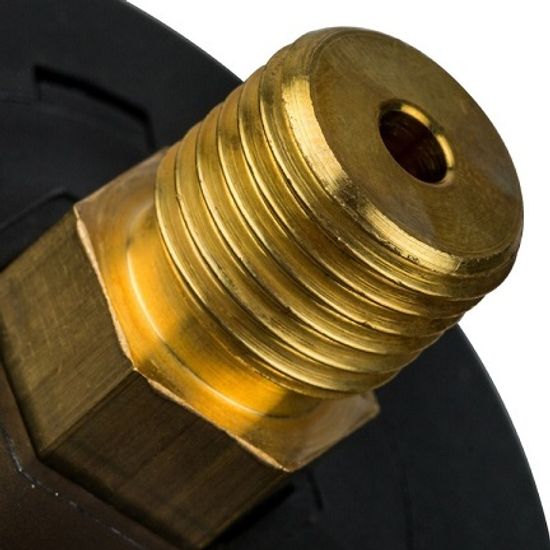

10 - Присоединительный штуцер из латуни

Указания по монтажу манометров Стаут

  • Монтаж манометров Stout в трубопроводной системе следует производить в соответствии с требованиями (СП 30. 13330.2012, СП 60.13330.2016, СП 31-106-2002, СП 73.13330.2016).
  • Монтаж манометров в трубопроводной системе должен выполняться квалифицированными специалистами.
  • Манометры Stout должны эксплуатироваться при давлении и температуре, изложенных в настоящем паспорте.
  • Манометры Стаут следует располагать в местах, доступных для визуализации и обслуживания.
  • Манометр Stout вкручивается в бобышку, либо специальный 3-х ходовой кран в положении, удобном для наблюдения за показаниями прибора.
  • Для уплотнения резьбы могут использоваться любые материалы, разрешённые (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий».
  • Закручивать манометр Стоут при монтаже следует только за шестигранную часть его штуцера, с использованием рожкового гаечного ключа, не допуская приложения каких-либо усилий к корпусу манометра.
  • При монтаже и эксплуатации манометров Stout, применение рычажных газовых ключей категорически запрещено.
  • После осуществления монтажа необходимо провести испытания на герметичность соединений с соблюдением правил «Внутренние санитарно-технические системы зданий» пункт 7.3.

Документация

  1. Манометры Stout (открыть PDF-файл)
  2. Листовка "Контрольно-измерительные приборы Stout" (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSIM-0007
АртикулSIM-0007-500408
Типманометр
Рабочая средавода, растворы гликолей
Способ соединения с трубопроводомтрубная резьба
Способ крепления манометрааксиальный
Присоединительный размерG 1/4"
Диапазон показаний манометраот 0 до 4 бар
Диаметр прибора50 мм
Температура рабочей средыдо +80°C
Класс точности манометра2.5
Степень электрической защитыIP31
Материал корпусапластик ABS
Материал циферблатаалюминий с чёрной шкалой
Материал стеклаакрил
Температура окружающей средыот -20°C до +60°C
Температура транспортировки и храненияот -20°C до +60°C
Вес56 г
Срок службы10 лет
Официальная гарантия производителя2 года
Страна-родина брендаРоссия
Страна производстваГермания
