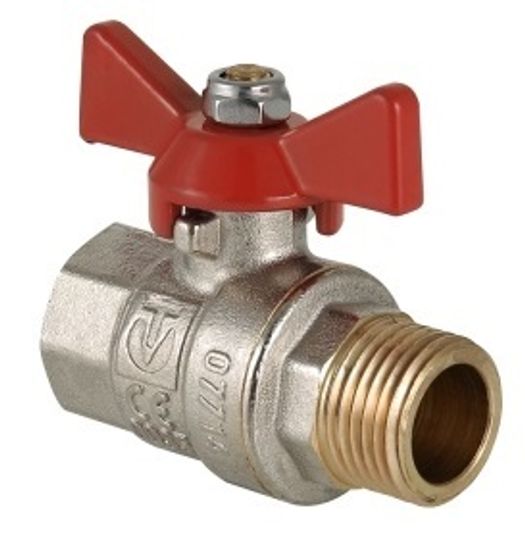

Кран шаровой Valtec Base 1" ВР/НР ручка-бабочка (арт. VT.218.N.06)

Кран шаровой Valtec Base 1" ВР/НР ручка-бабочка (арт. VT.218.N.06)
Valtec
Артикул: VT.218.N.06
1 122 руб

СКИДКА 10% при заказе через корзину!

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 10 лет

Сумма заказа:
1 122 руб

Шаровой кран Valtec Base 1" ВР/НР (арт. VT.218.N.06) представляет собой полнопроходной ремонтопригодный шаровой кран с увеличенным ресурсом. Корпус выполнен из никелированной латуни. Оснащён ручкой типа «бабочка» с утолщённой стенкой из алюминиевого сплава с эпоксидной покраской. Резьба присоединений – внутренняя/наружная. Вес изделия составляет 400 г.

Назначение

Кран применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственного назначения, горячего водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Преимущества шаровых кранов Valtec Base

  1. Кран выполнен из качественной латуни марки CW617N без повышенного содержания вредных примесей.
  2. Кран является ремонтопригодным. При возникновении течи можно подкрутить гайку и тем самым уплонить тефлоновую прокладку. Т.к. её толщина составляет 4,5 мм, она при этом не расплющивается, а герметизирует кран.
  3. Сальниковая втулка выполнена из термостойкого материала - тефлона, благодаря чему кран может эксплуатироваться при температуре до +150°C.
  4. Толщина стенки муфтового соединения составляет 3 мм, что обеспечивает максимальную прочность при монтаже.
  5. Компания Valtec выпускает запорную арматуру, адаптированную к российским условиям, уже 16 лет.
  6. Все изделия регулярно тестируются собственной лаборатории испытаний элементов трубопроводов, позволяющей постоянно контролировать качество продукции. Компания контролирует все этапы производства от момента закупки сырья до выхода готовых изделий.
  7. На продукцию VALTEC имеется полный набор документации: паспорта, сертификаты соответствия, санитарно-эпидемиологические заключения, разрешения. Надёжность и качество VALTEC подтверждены опытом многолетней эксплуатацией изделий, позволившим установить на них гарантийный срок 10 лет.

Конструкция шарового крана Valtec Base VT.218.N

Конструкция шарового крана Валтек VT.218.N






1, 2 - Корпус
3 - Затвор шаровой
4 - Кольца седельные
5 - Уплотнитель сальниковый
6 - Втулка сальниковая
7 - Гайка крепления рукоятки
8 - Кольцо контрящее
9.2 - Рукоятка-бабочка
10 - Шток

Особенности монтажа

  • краны могут устанавливаться в любом монтажном положении;
  • арматура не должна испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода;
  • несоосность соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр.

Условия эксплуатации

Кран рассчитан для применения при температуре окружающей среды от -20°C до +60°C. Температура рабочей среды должна составлять от -20°C до +120°C.
Средний полный срок службы крана составляет 30 лет.

Не допускается эксплуатировать краны с ослабленной гайкой крепления рукоятки, т.к. это может привести к поломке штока. Запрещается допускать замерзание рабочей среды внутри крана. При осушении системы в зимний период кран должен быть оставлен полуоткрытым, чтобы рабочая среда не осталась в полостях за затвором.

Кран шаровой Valtec VT.218.N.06 способен выдержать давление до 40 бар при температуре +25°С и до 26 бар при температуре +75°С.

Документация

Технический паспорт изделия

VT.218.N.06

Технические характеристики

ПроизводительValtec
СерияBase
МодельVT.218.N
АртикулVT.218.N.06
ТипКран шаровой
Тип конструкциипрямой
РезьбаВР/НР
Ремонтопригодностьда
Класс по эффективному диаметруполнопроходной
Способ управленияручной
Тип рукояткиручка-бабочка
Угол поворота рукоятки между крайними положениями90°
Класс герметичности затвора«А»
Средний полный срок службы30 лет
Средняя наработка на отказ25000 циклов
Средний полный ресурс55000 циклов
Температура окружающей средыот -20°C до +60°C
Влажность окружающей средыот 0% до 60%
Температура рабочей средыот -20°C до +150°C
Максимально допустимый изгибающий момент на корпус210 Н·м
Рабочее давление при +25°С40 бар
Рабочее давление при +75°С26 бар
Толщина стенки муфтового соединения3 мм
Количество витков резьбы5
Материал корпусаникелированная латунь CW617N (ЛС59-2)
Материал шарового затворахромированная латунь по медной подложке (CW614N / ЛС59-3)
Материал сальниковой втулки и седельных колецтефлон с термоприсадками (PTFE+C+EM)
Материал гайки крепления рукояткинержавеющая сталь AISI 304
Материал контрящего кольцаполиэтилен (ПВД / LDPE)
Материал рукояткисилумин с эпоксидной окраской (АК12)
Материал штокалатунь СW614N (ЛС59-3)
Рамер А (см.схему)68 мм
Рамер Б (см.схему)52 мм
Рамер В (см.схему)69 мм
Вес400 г
Официальная гарантия производителя10 лет
Страна-родина брендаИталия/Россия
Страна производстваИталия/Китай/Турция
