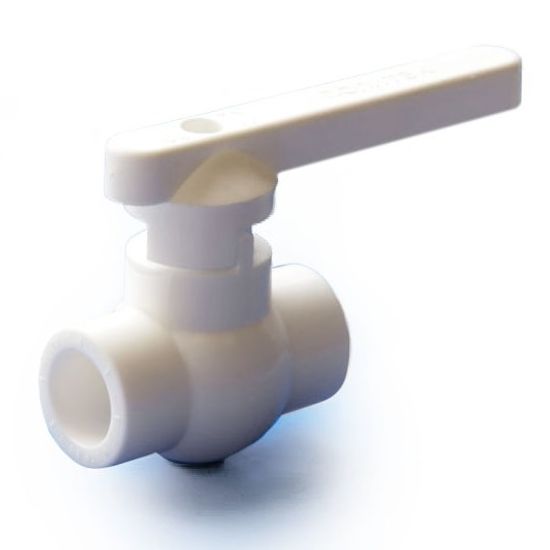

Кран шаровой Политэк 20 мм полнопроходной полипропиленовый

Кран шаровой Политэк 20 мм полнопроходной полипропиленовый
Политэк
Артикул: 9900000020
189 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 10 лет

Сумма заказа:
189 руб

Кран шаровой Политэк 20 мм полнопроходной полипропиленовый (арт. 9900000020) применяется в качестве запорной арматуры систем из статистического сополимера полипропилена (PP-R) для хозяйственно-питьевого водоснабжения и низкотемпературного отопления, высокотемпературного отопления отопительными приборами, а также для транспортирования других жидких сред, к которым материал труб химически стоек.

Габариты

Габариты

D - 20 мм
L - 59 мм
L1 - 81 мм
H - 53 мм

Конструкция полнопроходного шарового крана Политэк

Конструкция

1 - Сальниковые кольца из эластомера EPDM
2 - Составной корпус затворного узла из стекло-наполненного полипропилена
3 - Корпус крана из полипропилена PPR-80
4 - Уплотнительное кольцо из тефлона (PTFE)
5 - Шаровой затвор из хромированной латуни ЛС-59-1
6 - Шпиндель из латуни ЛС-59-1
7 - Ручка из полипропилена PPR-80
8 - Винт крепления из оцинкованной стали ст.3

Принцип работы

Корпус шарового крана Политэк изготовлен из полипропилена (1). На поворотной ручке (7) нанесено направление поворота. Ручка крепится с помощью винта (8) к латунному штоку (5), имеющему два сальниковых уплотнительных кольца из EPDM (6). Шток герметично установлен в корпусе затворного узла (2). Герметизация шарового затвора обеспечивается тефлоновыми уплотнительными кольцами (4). Перекрытие потока осуществляется латунным хромированным шаровым затвором (3).

Условия эксплуатации полипропиленовых фитингов Политэк

Условия эксплуатации

Указания по монтажу полнопроходных шаровых кранов Политэк из полипропилена

  1. Кран может устанавливаться в любом монтажном положении. Не допускаются изгибы и перекосы в соединении.
  2. Монтаж полипропиленовых труб и фитингов должен осуществляться при температуре окружающей воздуха не менее +5°С.
  3. Запорно-регулирующая арматура, которая хранилась или транспортировалась при температуре ниже 0°С, должна быть выдержана перед монтажом в течение 5 чаосв при температуре не ниже +5°С.
  4. Все используемые материалы не должны иметь загрязнений и повреждений.
  5. Соединение крана к полипропиленовой трубе производится методом термической диффузионной муфтовой сварки с помощью специального сварочного аппарата. Настроечная рабочая температура +260°С.
  6. Соединительные детали для раструбной сварки рекомендуется использовать того же производителя, что и трубы. В этом случае гарантируется одновременный прогрев на рабочую глубину трубы и фитинга.
  7. При монтаже полипропиленовых труб и шаровых кранов необходимо соблюдать технологические режимы сварки, указанные в паспорте изделия.
  8. Резьбовые соединения должны уплотняться с помощью ФУМ ленты или полиамидной уплотнительной нити типа TANGIT UNI-LOCK. Лента должна накручиваться по всей площади резьбы против направления скручивания фитингов. При соблюдении этих рекомендаций полученное соединение будет герметичным во всем диапазоне рабочих давлений.
  9. Наличие в потоке механических частиц может ограничить запирающую способность шарового крана и нарушить герметичность шарового затвора, поэтому до шарового крана рекомендуется устанавливать фильтр механической очистки.
  10. Необходимо устанавливать опоры крепления труб до и после шарового крана.

Документация

  1. Полипропиленовые полнопроходные шаровые краны Политэк - Технический паспорт изделия (открыть PDF-файл)

Технические характеристики

ПроизводительПолитэк
Типполипропиленовый шаровой кран
Вид фитинга
Артикул9900000020
Область применениянапорные системы водоснабжения и отопления
Материал корпусаполиприпилен PPR-80
Максимальное рабочее давление25 бар
Рабочая температурадо +80°C
Кратковременно допустимая температура+90°C
Аварийная температура+95°C
Коэффициент SDR6
Тип присоединенияполифузионная раструбная сварка
Диаметр трубопровода20 мм
Ремонтопригодностьнет
Класс шарового крана по эффективному диаметруполнопроходной
Температура сварки полипропилена+260°C
Плотность PPRот 0,895 до 0,905 г/см3
Температура плавленияот +140°C до +153°C
Температура размягчения по Вику (10N)от +130°C до +133°C
Предел текучести при растяжении26 МПа
Предел прочности при разрыве21 МПа
Относительное удлинение при разрыве>300%
Относительное удлинение при пределе текучести15%
Модуль упругости при изгибе850 Н/мм2
Модуль упругости при растяжении1000 Н/мм2
Ударная вязкость при 0°C10 кДж/м2
Коэффициент линейного теплового расширения0,15 мм/(м·К)
Теплопроводность0,24 Вт/(м·К)
Удельная теплоёмкость2,0 кДж/(кг·K)
Показатель текучести расплава (230°С/2.16 кг)0,3 г/10 мин
Показатель текучести расплава (190°С/5.0 кг)0,5 г/10 мин
Показатель текучести расплава (230°С/2.16 кг)1,5 г/10 мин
Насыпная плотность гранул0,5 г/см2
Расчётная усадка1,2-2,5%
Массовая доля летучих веществне более 350 мг/кг
Группа горючестиГ3
Группа воспламеняемостиВ3
Дымообразующая способностьД3
Токсичность продуктов горенияТ2
Цвет фитингабелый
Вес80 г
Страна-родина брендаРоссия
Страна производстваРоссия
Официальная гарантия производителя10 лет
