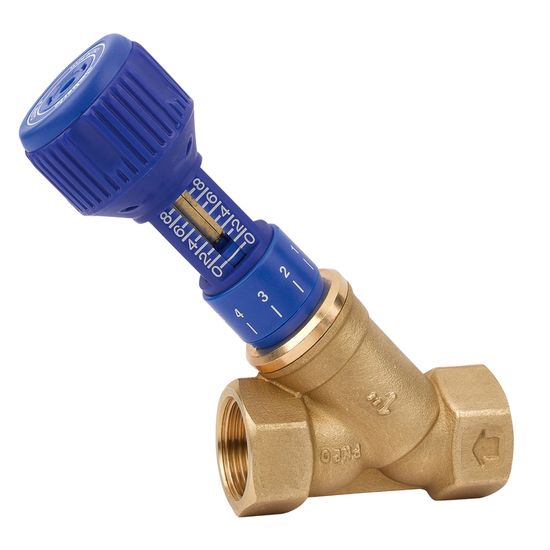

Ручной балансировочный клапан с фиксацией настройки Cimberio CIM 727OT 1/2" В / DN 15 предназначен для гидравлической балансировки систем отопления, охлаждения и внутреннего водоснабжения с давлением до 20 бар. Балансировочный клапан снабжён синей рукояткой с функцией перекрытия, индикаторной шкалой установок клапана, читаемой под любым углом, и функцией защиты настройки.
Клапан изготавливается из стандартной латуни EN 1982-CC754S. Уплотнительные прокладки из EPDM Perox обеспечивают герметичность соединений. Подсоединение к системе осуществляется с помощью трубной внутренней резьбы размером 1/2".
Условная пропускная способность kvs клапана составляет 3,91 м3/час. Весит изделие 450 г.
Условия эксплуатации
Рабочая среда: вода и растворы гликолей
Рабочая температура: от -10°C до +120°C
Рабочее давление: до 20 бар
Конструкция
| 1. Корпус клапана; |
Габариты
| DN - 1/2" |
Указания по монтажу
- Перед установкой клапана Cim 727OT убедитесь, что внутри клапана и труб, нет никаких посторонних предметов, которые могут повредить герметичность клапана.
- Направление стрелки на корпусе клапана должно совпадать с направлением потока. Также следует обратить внимание на расположение измерительных ниппелей диафрагмы, позволяющих подсоединить датчики перепада давления манометра.
- Удалите все заусенцы после нарезки резьбы на трубе и нанесите уплотнительный материал только на резьбовое соединение трубы, не затрагивая резьбу клапана. Излишки уплотнительного материала могут вызвать дополнительное напряжение на резьбовых соединениях клапана.
- Для монтажа клапана используйте гаечный ключ, прикладывая необходимые усилия только на конце клапана ближе к трубе. Это поможет получить более крепкое соединение и предотвратить возможные повреждения корпуса клапана.
- Убедитесь, что длина трубной резьбы не больше резьбы клапана.
Документация
Технические характеристики
| Производитель | Cimberio |
| Модель | CIM 727OT |
| Артикул | CIM 727OT N 1/2' |
| Тип | балансировочный клапан |
| Область применения | системы водоснабжения, отопления и охлаждения |
| Способ управления | ручной |
| Исполнение | прямой |
| Проточная часть | двухходовая |
| Расположение шпинделя | косой |
| Рабочая среда | вода, растворы гликолей |
| Рабочее давление | до 20 бар |
| Рабочая температура | от -10°C до +120°C |
| Тип резьбы | внутренняя-внутренняя |
| Размер резьбы | 1/2" Rp |
| Условный диаметр прохода Ду | 15 мм |
| Условная пропускная способность kvs | 3,91 м3/час |
| Точность | 7-10% |
| Шкала установки | двойная |
| Материал корпуса | стандартная латунь EN 1982-CC754S |
| Материал уплотнительных колец | EPDM Perox |
| Вес | 450 г |
| Официальная гарантия производителя | 5 лет |
| Страна производства | Италия |
| Страна-родина бренда | Италия |
