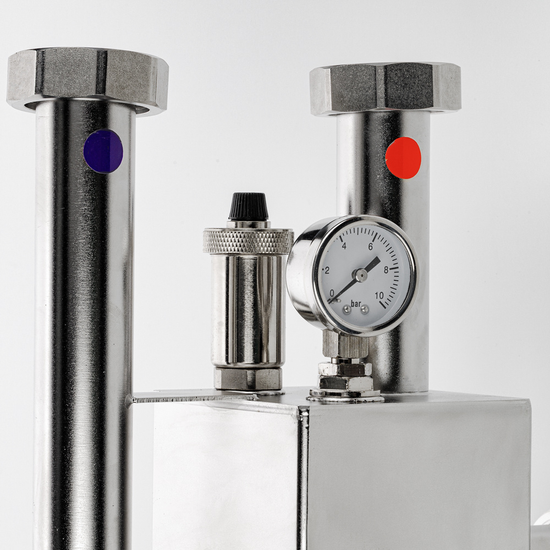

Гидравлический разделитель вертикальный Valtec VARIMIX INOX 1 1/2", 1” (VT.VAR00.SS.V06)

Гидравлический разделитель (гидрострелка) вертикальный Valtec VARIMIX INOX 1 1/2", 1" (VT.VAR00.SS.V06) — решение для гидравлической балансировки многонасосных систем отопления. Устройство разделяет контуры источника тепла и потребителей, выравнивает расходы теплоносителя между котловым и вторичными контурами, снижает взаимное гидравлическое влияние насосов и стабилизирует режим работы системы. Вертикальное исполнение удобно для компактной установки в котельных с ограниченным местом по ширине.

Для каких систем подходит вертикальная гидрострелка Valtec VT.VAR00.SS.V06

• Закрытые системы водяного отопления с несколькими насосными контурами (радиаторы, тёплые полы и др.).
• Системы, где важно исключить перетоки между контурами и обеспечить стабильную работу каждого циркуляционного насоса.
• Объекты, на которых требуется пассивная балансировка без внешних источников энергии.
• Котельные с дефицитом места по ширине: вертикальное размещение экономит полезную площадь.

Принцип работы и особенности конструкции

Гидрострелка Valtec работает за счёт снижения скорости потока теплоносителя внутри корпуса — это позволяет выровнять давление и расходы между первичным (котловым) и вторичными контурами. Устройство не является теплообменником, насосом или клапаном: это элемент гидравлической балансировки. В конструкции отсутствуют подвижные части, что повышает надёжность и срок службы. Особенность модели VT.VAR00.SS.V06 — вертикальная компоновка и наличие встроенных сервисных элементов: автоматического воздухоотводчика, манометра и дренажного крана.

Условия эксплуатации

В качестве теплоносителя допускается использовать воду либо пропиленгликолевую смесь с концентрацией гликоля до 30%. Рабочий диапазон температур — от 0°C до +110°C. Максимальное рабочее давление в системе — до 6 бар (номинальное давление PN 16 бар).

Комплектация

• Корпус из нержавеющей стали AISI304.
• Автоматический воздухоотводчик 3/8" для удаления газов из системы.
• Манометр 1/4" с уплотнительным кольцом для визуального контроля давления.
• Дренажный кран с контргайкой, уплотнительным кольцом и заглушкой для слива шлама.
• Съёмные накидные гайки 1 1/2" из нержавеющей стали.
• Разъёмные соединения 1 1/2" х 1" из никелированной латуни CW617N.
• Теплоизоляционный кожух из вспененного полипропилена (EPP).

Габариты и подключения

Рекомендации по монтажу вертикальной гидрострелки Valtec

• Перед монтажом убедитесь, что в системе нет давления, а теплоноситель остыл до температуры окружающей среды.
• Выполняйте подключение без перекосов и изгибающих нагрузок на корпус; не используйте рычажные газовые ключи.
• Устанавливайте устройство между контуром источника тепловой энергии и распределительным коллектором.
• Каждый из разделяемых контуров после гидрострелки должен быть оборудован собственным циркуляционным насосом.
• После монтажа обязательно проведите опрессовку для проверки герметичности соединений.
• При вертикальной установке обеспечьте доступ к сервисным элементам: воздухоотводчику, манометру и дренажному крану.

Технические характеристики в одном блоке для быстрого сканирования
