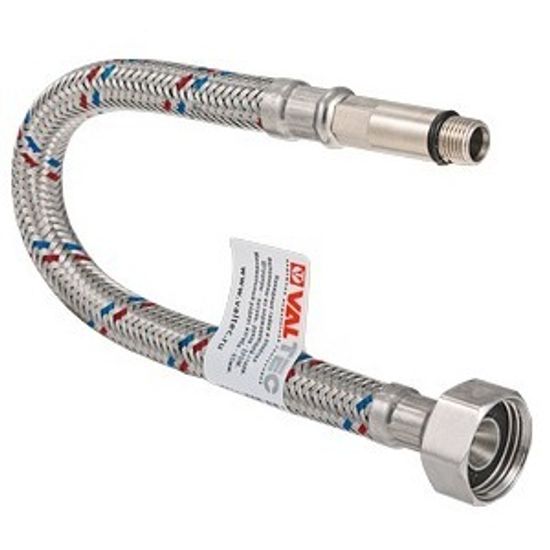

Гибкая подводка для смесителя Valtec ниппель и штуцер 1/2"xМ10 (35 мм), 30 см (VTf.004.IS.0435030)

Гибкая подводка для смесителя Valtec ниппель и штуцер 1/2"xМ10 (35 мм), 30 см (VTf.004.IS.0435030)
Valtec
Артикул: VTf.004.IS.0435030
123 руб

СКИДКА 10% при заказе через корзину!

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 8 лет

Сумма заказа:
123 руб

Гибкая подводка для смесителя Valtec ниппель и штуцер 1/2"xМ10 (35 мм), 30 см (VTf.004.IS.0435030) служит для непосредственного присоединения к трубопроводам сантехнических смесителей.

Гибкие подводки для воды Valtec серии VTf.004.IS снабжены накидной гайкой 1/2" с одной стороны и ниппелем для смесителя с метрической резьбой М10х18 - с другой. Длина штуцера составляет 35 мм.

Условия эксплуатации подводок Валтек

В качестве рабочей среды для гибких подводок Valtec VTf допускается использовать воду или растворы гликолей с концентрацией до 50%. Температура рабочей среды должна находиться в пределах от +1°C до +95°C с кратковременным допустимым значением +100°C. Максимальное рабочее давление составляет 10 бар.

Конструкция гибких подводок Valtec

Устройство подводки гибкой Вальтек

1 - Рукав резиновый (EPDM)
2 - Пресс-гильза (нержавеющая сталь AISI 304)
3 - Оплётка (проволока из нержавеющей стали)
4 - Накидная гайка (нержавеющая сталь AISI 304)
5 - Ниппель (нержавеющая сталь AISI 304)
6 - Прокладки (EPDM)
7 - Штуцер (нержавеющая сталь AISI 304)
8 - Уплотнительное кольцо (EPDM)
9 - Ниппель для смесителя (нержавеющая сталь AISI 304)

Указания по монтажу

  1. Перед монтажом гибкой подводки Valtec необходимо произвести ее визуальный осмотр, в ходе которого проверить: отсутствие повреждений оплётки; качество опрессовки пресс-гильз; качество резьбы; наличие прокладок и уплотнительных колец.
  2. К соединениям гибкой подводки должен быть обеспечен достаточный доступ.
  3. В процессе монтажа не допускается превышать рекомендованный паспортом момент затяжки, перекручивать подводку, допускать приложения к подводке растягивающих усилий, протягивать подводку через отверстия с краями, которые могут повредить оплётку, изгибать трубу с радиусом изгиба, меньше допускаемого.
  4. Затяжка ниппеля для смесителя должна производиться только вручную, без применения монтажного инструмента.
  5. После монтажа и подачи рабочего давления, в течение 30 минут провести наблюдение за работой подводки. При появлении капель в соединениях, произвести их подтяжку.
  6. Для возможности удобного монтажа к смесителю гибких подводок с ниппелями М10, их следует приобретать парами с длиной ниппеля 18 и 35 мм. В этом случае монтажные плоскости будут разнесены в пространстве, и не будут мешать при монтаже.

Документация

  1. Паспорт и инструкция по монтажу и эксплуатации для насов Wilo PB (открыть PDF-файл)
  2. Декларация о соответствии стандарту Таможенного союза (открыть PDF-файл)
  3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)

Технические характеристики

ПроизводительValtec
СерияVTf.004.IS
АртикулVTf.004.IS.0435030
Типгибкая подводка для воды
Область примененияхолодное и горячее водоснабжение
Исполнениепрямая
Рабочая средавода, растворы гликолей до 50%
Рабочее давление10 бар
Максимальное давление при гидроударе20 бар
Температура рабочей средыот +1 до +95°C
Кратковременно допустимая максимальная температура+100°C
Внутренний диаметр резинового рукава8,5±0,5 мм
Наружный диаметр резинового рукава12,5±0,5 мм
Внутренний диаметр штуцера6,2 мм
Расход через подводку при перепаде давлений 300 КПа40 л/мин
Минимальный радиус изгиба65 мм
Длина штуцера М10 для смесителя35 мм
Присоединительный размер1/2" х M10
Длина30 см
Предельный крутящий момент (накидная гайка)2 Н·м
Материал шлангаэтиленпропиленовый каучук EPDM
Материал накидной гайкинержавеющая сталь AISI 304
Материал ниппелянержавеющая сталь AISI 304
Материал штуцеранержавеющая сталь AISI 304
Материал уплотненийэтиленпропиленовый каучук EPDM
Материал оплёткинержавеющая сталь AISI 304
Материал обжимной гильзынержавеющая сталь AISI 304
Температура храненияот -20 до +50°C
Срок службы10 лет
Официальная гарантия производителя8 лет
Страна-родина брендаРоссия
Страна производстваКитай
